Beschreibung
Kurzbeschreibung
- Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
- Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
- Stabile Transportösen ermöglichen einen Transport per Kran.
- 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.
- Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
- Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
- Ventilatoren sind wartungsfrei.
- Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor blasend.
Wechselstrommotor
- Typenreihe EZD.
- Asynchronmotor.
- Bemessungsspannung 230 V, 50 Hz.
- Ventilatoren ... B und ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
- Ventilatoren ... E: Spaltpolmotoren.
- Schutzart EZD... D und ... E IP 54.
- Schutzart EZD... B IP 55.
- Drehzahlsteuerbar. Ausnahme: EZD 35/4 B.
- Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
- Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
- Thermischer Überlastungsschutz serienmäßig.
Elektrischer Anschluss
- Anschlusskabel, ca. 1,7 m lang.
Sicherheitshinweise
- Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
- Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.
Artikel:

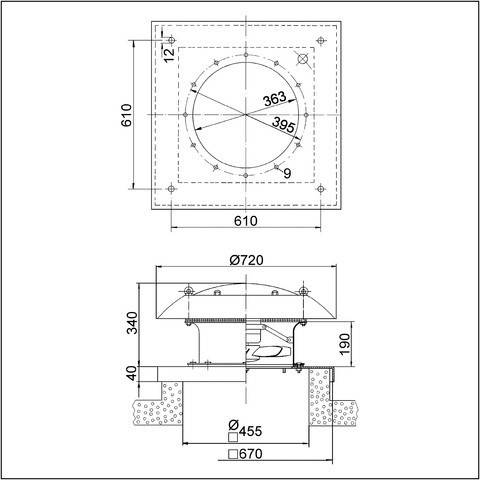

EZD 35/4 B
- Fördervolumen: 2280 m3/h
- FördervolumenNenn: 1330 m3/h / im opt. Wirkungsgrad
- Druck pfs, Nenn: 65 Pa - im opt. Wirkungsgrad
- Drehzahl nNenn: 1450 1/min - im opt. Wirkungsgrad
- Drehzahl: 1457 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: nein
- Reversierbarkeit: ja
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 125 W / im opt. Wirkungsgrad
- INenn: 0,5 A / im opt. Wirkungsgrad
- IMax: 0,65 A
- Schutzart: IP 55
- Wärmeklasse: B
- Einbauort: Dach
- Einbaulage: senkrecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 23,41 kg
- Gewicht mit Verpackung: 28 kg
- Nennweite: 355 mm
- Breite: 720 mm
- Höhe: 720 mm
- Tiefe: 380 mm
- Breite mit Verpackung: 790 mm
- Höhe mit Verpackung: 790 mm
- Tiefe mit Verpackung: 425 mm
- Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
- Gesamteffizienz e: 31,4 %
- Messkategorie: C
- Effizienzkategorie: statisch
- Effizienzgrad N: 43,6
- Herstellungsjahr: siehe Typenschild
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
- PBEP / FördervolumenBEP / Pfs, BEP: 0,12 kW / 2090 m3/h / 65 Pa
- nBEP: 1455 1/min
- spezifisches Verhältnis: ca. 1
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube.
- SchallleistungspegelLWA7: 78 dB(A)
