Beschreibung
Kurzbeschreibung
- Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
- Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
- Stabile Transportösen ermöglichen einen Transport per Kran.
- 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.
- Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
- Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
- Ventilatoren sind wartungsfrei.
- Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E).
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor blasend.
Wechselstrommotor
- Typenreihe EZD.
- Asynchronmotor.
- Bemessungsspannung 230 V, 50 Hz.
- Ventilatoren ... B und ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
- Ventilatoren ... E: Spaltpolmotoren.
- Schutzart EZD... D und ... E IP 54.
- Schutzart EZD... B IP 55.
- Drehzahlsteuerbar. Ausnahme: EZD 35/4 B.
- Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
- Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (... E).
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
- Thermischer Überlastungsschutz serienmäßig.
Elektrischer Anschluss
- Anschlusskabel, ca. 1,7 m lang.
Sicherheitshinweise
- Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
- Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.
Artikel:
EZD 30/6 B
- Fördervolumen: 880 m3/h
- Drehzahl: 940 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: ja
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 65 W
- INenn: 0,33 A
- IMax: 0,33 A
- Schutzart: IP 55
- Wärmeklasse: B
- Einbauort: Dach
- Einbaulage: senkrecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 15,61 kg
- Gewicht mit Verpackung: 19,56 kg

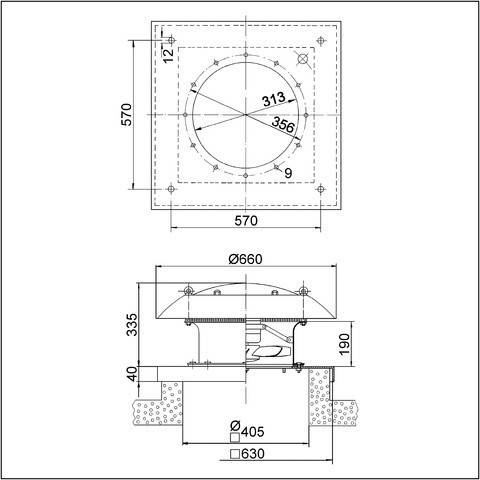

- Nennweite: 300 mm
- Breite: 570 mm
- Höhe: 570 mm
- Tiefe: 375 mm
- Breite mit Verpackung: 725 mm
- Höhe mit Verpackung: 725 mm
- Tiefe mit Verpackung: 430 mm
- Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
