Beschreibung
Produktausführung
- Für Einsatztemperaturen von -20 °C <= Ta <= +60 °C.
Besondere Eigenschaften
- Axial-Dachventilator, explosionsgeschützt, Medium Gas.
- Explosionsschutz und Zulassungen nach ATEX und IECEx.
- Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.
- Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.
- Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
- Für Zone 1 und 2.
- Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.
- Schutzart IP 64.
- Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
- Ausblasrichtung horizontal.
- Stabile Transportösen ermöglichen einen Transport per Kran.
- Für Be- oder Entlüftung umschaltbar.
Laufrad
- Axiallaufrad aus leitfähigem Kunststoff.
- Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor blasend.
Motor
- Robuster Drehstrommotor mit Kugellager, wartungsfrei.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
- Betriebsart S1 (Dauerbetrieb).
- Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex...
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
- Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.

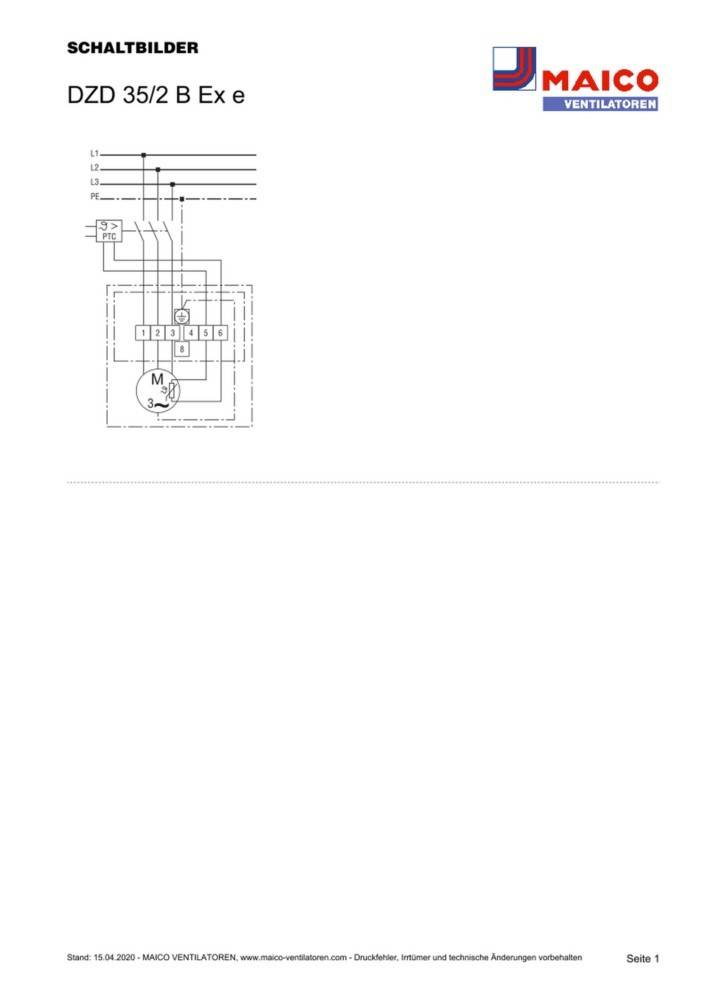

Elektrischer Anschluss
- Anschlussleitung ca. 1,7 m lang.
- Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.
Artikel:
DZD 35/2 B Ex e
- Fördervolumen: 4280 m3/h
- Drehzahl: 2880 1/min
- Laufradtyp: axial
- Luftrichtung: Be- und Entlüftung
- Drehzahlsteuerbar: nein
- Reversierbarkeit: ja
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 620 W
- cosphi: 0,67
- INenn: 1,3 A
- Imax bei UNenn: 1,91 A
- Schutzart: IP 64
- Wärmeklasse: F
- Einbauort: Dach
- Einbaulage: senkrecht
- Material: Stahlblech, verzinkt
- Material Gehäuse: Stahlblech, verzinkt
- Farbe: verzinkt
- Gewicht: 24,13 kg
- Gewicht mit Verpackung: 28,8 kg

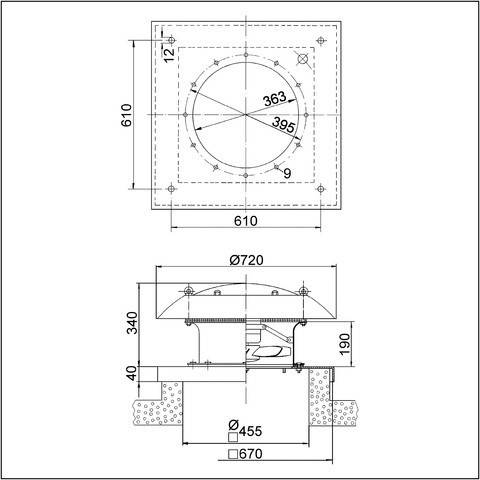

- Nennweite: 355 mm
- Breite: 720 mm
- Höhe: 380 mm
- Tiefe: 720 mm
- Breite mit Verpackung: 790 mm
- Höhe mit Verpackung: 435 mm
- Tiefe mit Verpackung: 790 mm
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
- EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb
- Ta-Umgebungstemperatur: -20 °C <= Ta <= +60 °C
- IA/IN: 6,9
- Zeit tA: 35 sek
- Betriebsart: S1
- PTC DIN 44082: M 100
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X
- Temperaturklasse: T3
- Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
