Beschreibung
Produktausführung
- Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C.
Besondere Eigenschaften
- Axial-Rohrventilator, explosionsgeschützt, Medium Staub.
- Explosionsschutz und Zulassungen nach ATEX und IECEx.
- Ex II 2 D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2 D Ex h IIIB T135°C/T200°C Db X.
- Einsatztemperaturen abhängig von Temperaturklasse: T135°C -20 °C <= Ta <= +40 °C, T200°C -20 °C <= Ta <= +60 °C.
- Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert.
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
- Für Zone 21 und 22.
- Zündschutzarten: t- Schutz durch Gehäuse und c - konstruktive Sicherheit.
- Schutzart IP 64.
- Für Be- oder Entlüftung umschaltbar.
- Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155
- Zur einfachen und direkten Montage in ein Rohrsystem.
- Einbau in jeder Lage möglich.
Laufrad
- Axiallaufrad aus leitfähigem Kunststoff.
- Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.
Motor
- Robuster Drehstrommotor mit Kugellager, wartungsfrei.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
- Betriebsart S1 (Dauerbetrieb).
- Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex...
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
- Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.

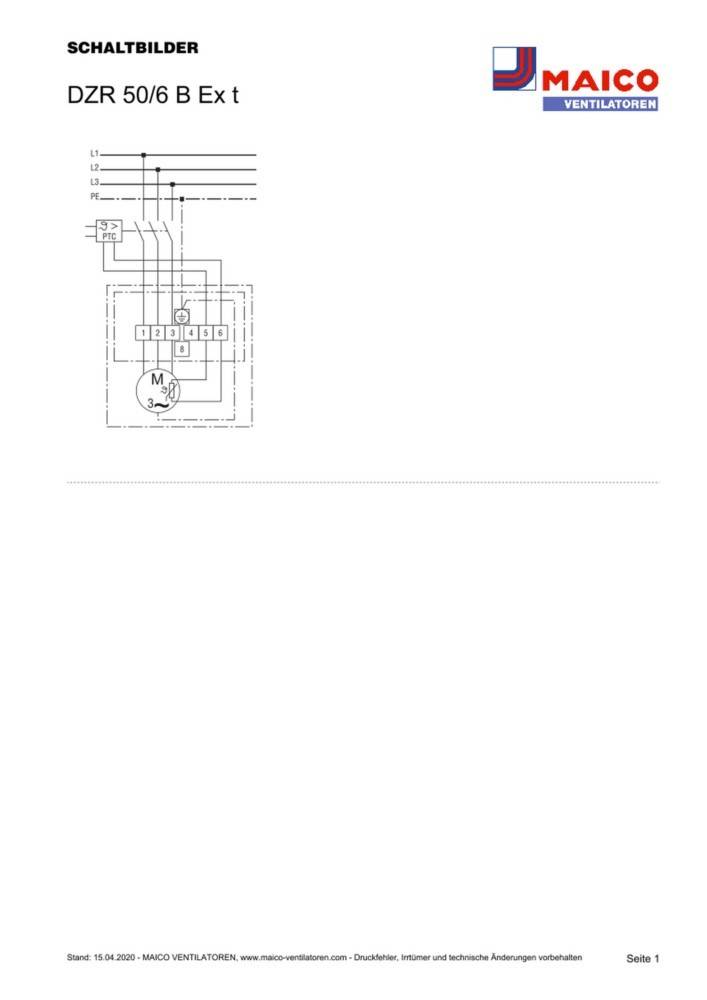

Elektrischer Anschluss
- Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.
Artikel:
DZR 50/6 B Ex t
- Fördervolumen: 5520 m3/h
- Drehzahl: 955 1/min
- Drehzahlsteuerbar: ja
- Reversierbarkeit: ja
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 175 W
- cosphi: 0,44
- INenn: 0,57 A
- Imax bei UNenn: 0,74 A
- Schutzart: IP 64
- Wärmeklasse: F
- Material: Stahlblech, verzinkt
- Farbe: verzinkt
- Gewicht: 16,7 kg
- Gewicht mit Verpackung: 20,41 kg
- Nennweite: 500 mm
- Breite: 624 mm
- Höhe: 624 mm
- Tiefe: 370 mm
- Breite mit Verpackung: 635 mm
- Höhe mit Verpackung: 640 mm
- Tiefe mit Verpackung: 410 mm
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D
- EX-Bezeichnung nach Norm: Ex tb IIIB T135°C Db IP64 X / Ex h IIIB T135°C Db X
- Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C
- Zeit tA: 240 sek
- Betriebsart: S1
- PTC DIN 44082: M 100
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X
- Temperaturklasse: T135°C
- Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
