Beschreibung
Drehstrom-Ausführung
- Axial-Wandventilator mit Stahlwandring, in Drehstromausführung.
Kurzbeschreibung
- Zur Aufputzmontage.
- Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
- 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
- Thermischer Überlastungsschutz serienmäßig.
- Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
- Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
- Hoher lüftungsseitiger Wirkungsgrad.
- Niedriges Betriebsgeräusch.
- Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
- Ventilatoren sind wartungsfrei.
- Einbau zur Be- und Entlüftung in jeder Lage möglich.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.
Drehstrommotor
- Typenreihen DZQ/DZS.
- Asynchronmotor.
- Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
- Bemessungsspannung 400 V, 50 Hz.
- Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
- Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
- Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
- Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.
- Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
- Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
- Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

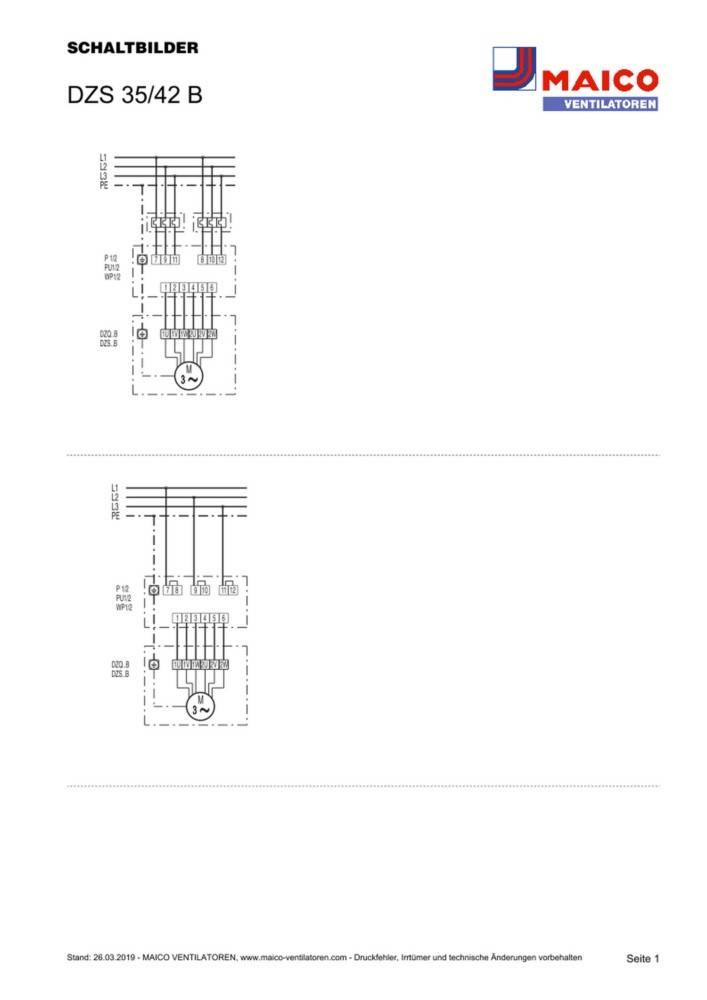

Elektrischer Anschluss
- An Klemmleiste im Abschlussdeckel des Motors.
Sicherheitshinweise
- Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
Artikel:

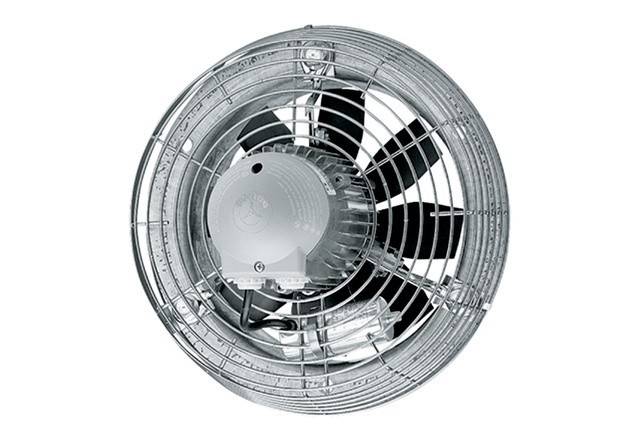

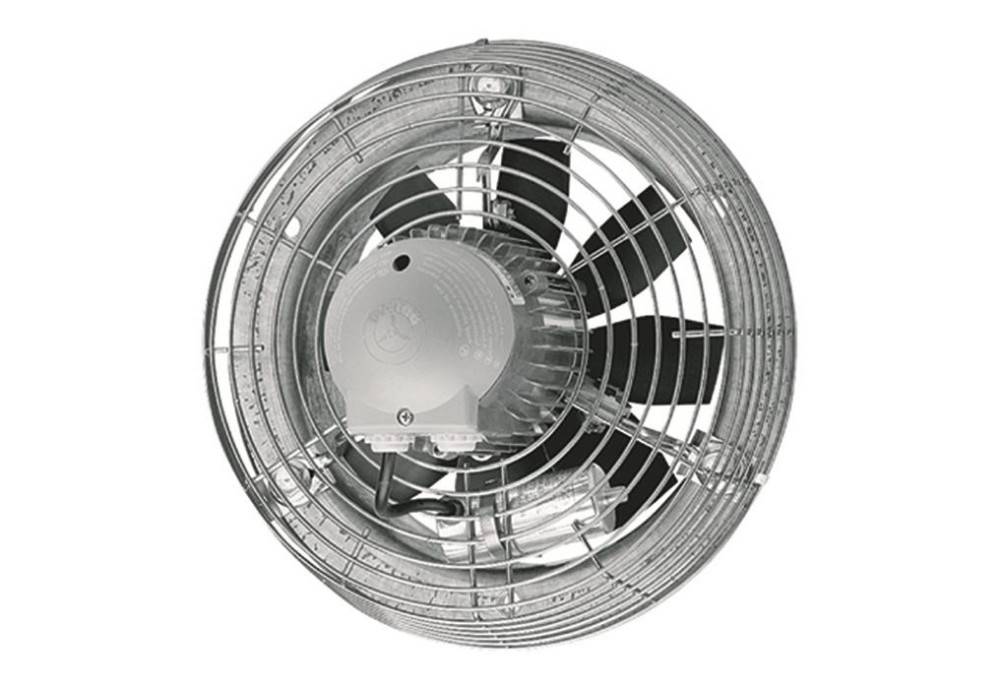

DZS 35/42 B
- Ausführung: Stahlwandring
- Fördervolumen: 2950 m3/h / 5840 m3/h
- FördervolumenNenn: 1990 m3/h / 4250 m3/h / im opt. Wirkungsgrad
- Druck pfs, Nenn: 75 Pa - 255 Pa - im opt. Wirkungsgrad
- Drehzahl nNenn: 1460 1/min - 2830 1/min - im opt. Wirkungsgrad
- Drehzahl: 1480 1/min / 2927 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: ja
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 135 W / 810 W / im opt. Wirkungsgrad
- INenn: 0,4 A / 1,4 A / im opt. Wirkungsgrad
- IMax: 2 A
- Schutzart: IP 55
- Wärmeklasse: F
- Polumschaltbar: ja
- Polanzahl bei hoher Drehzahl: 2
- Polanzahl bei niedriger Drehzahl: 4
- Netzzuleitung: 5 / 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Aufputz
- Einbaulage: waagerecht / senkrecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 10,45 kg
- Gewicht mit Verpackung: 13,07 kg
- Nennweite: 350 mm
- Breite: 525 mm
- Höhe: 525 mm
- Tiefe: 287 mm
- Breite mit Verpackung: 610 mm
- Höhe mit Verpackung: 610 mm
- Tiefe mit Verpackung: 400 mm
- Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
- Gesamteffizienz e: 37,2 %
- Messkategorie: A
- Effizienzkategorie: statisch
- Effizienzgrad N: 44,1
- VSD erforderlich: nein
- Herstellungsjahr: siehe Typenschild
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
- PBEP / FördervolumenBEP / Pfs, BEP: 0,81 kW / 4250 m3/h / 255 Pa
- nBEP: 2830 1/min
- spezifisches Verhältnis: ca. 1
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
- SchallleistungspegelLWA7: 73 dB(A) / 90 dB(A)
- Verschlussklappe: ohne
