Beschreibung

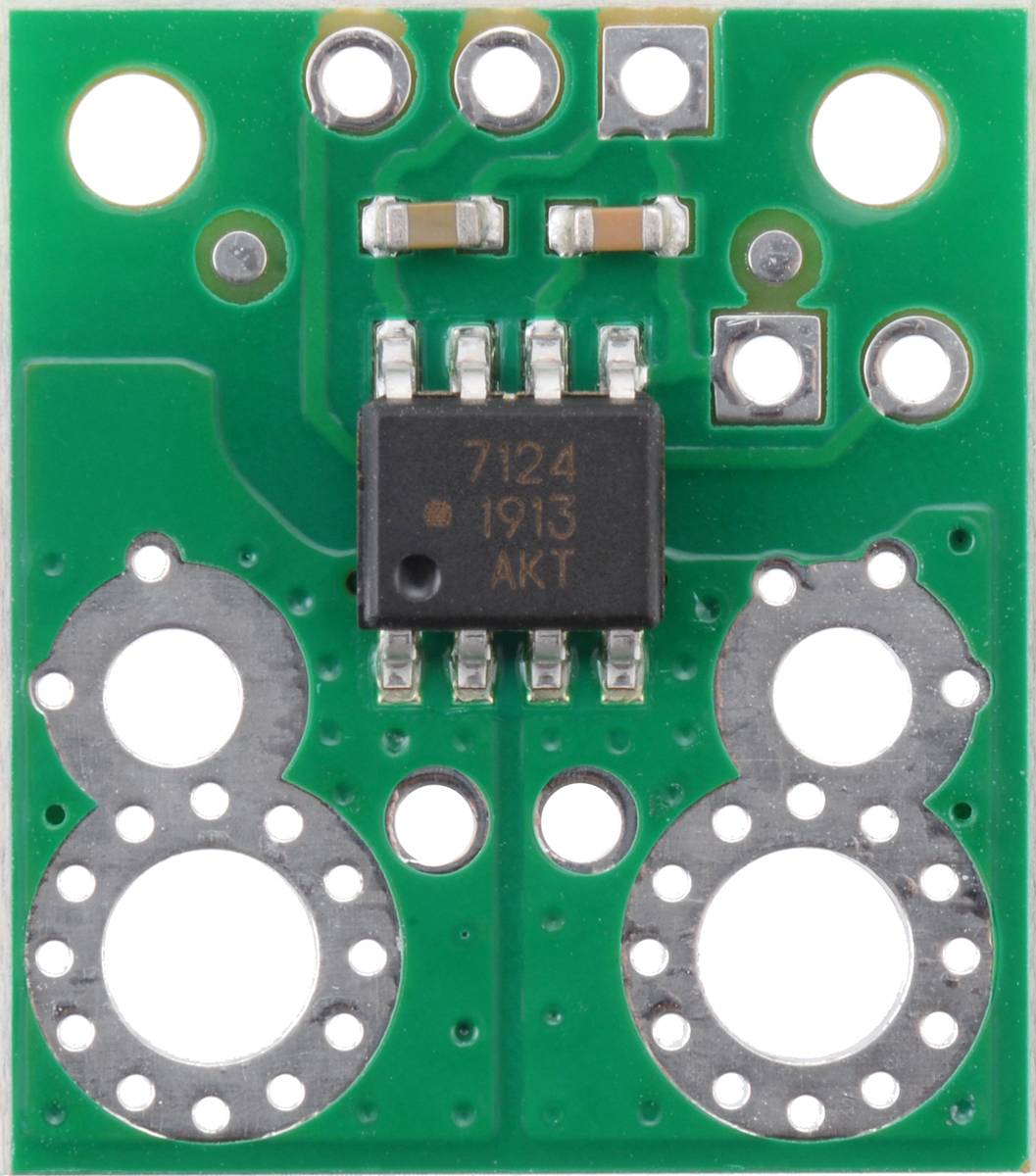

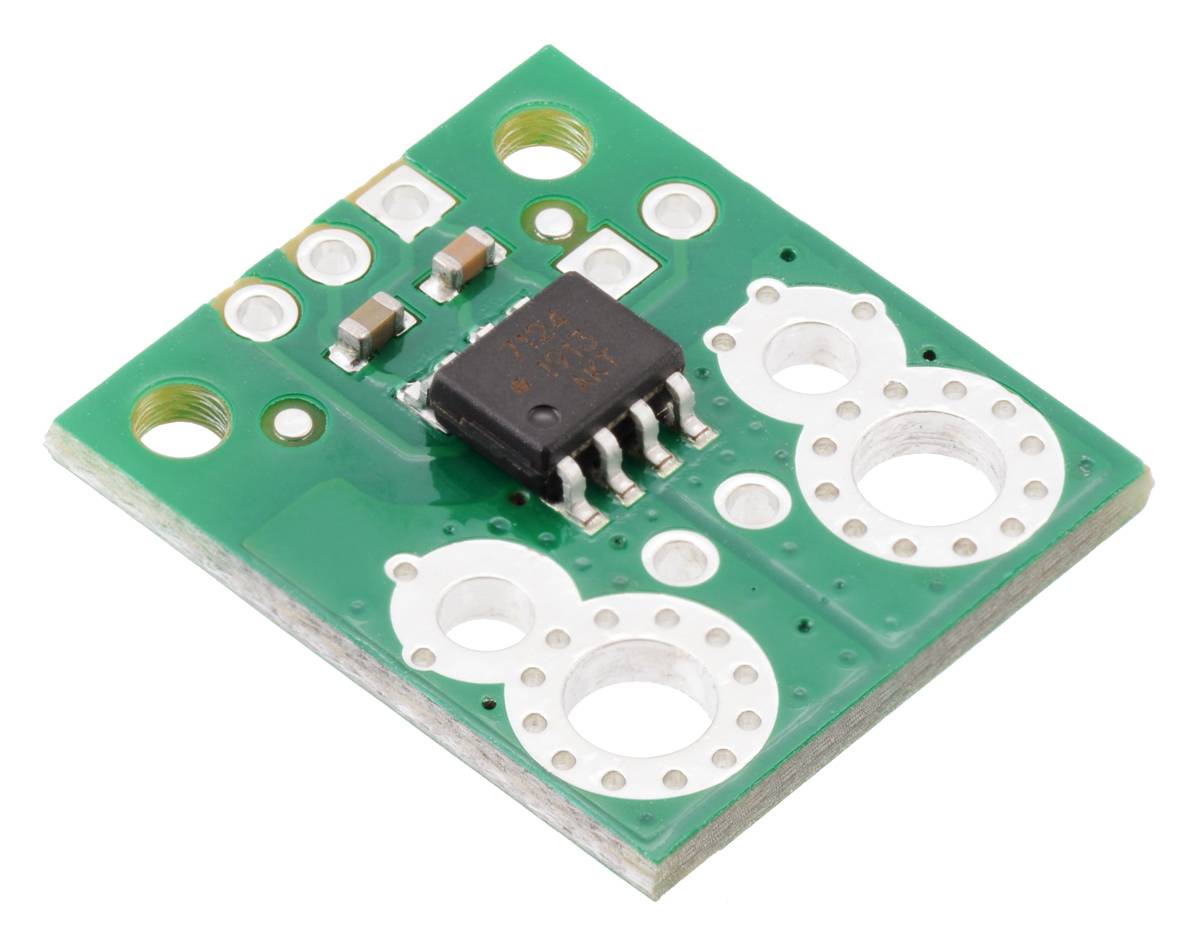

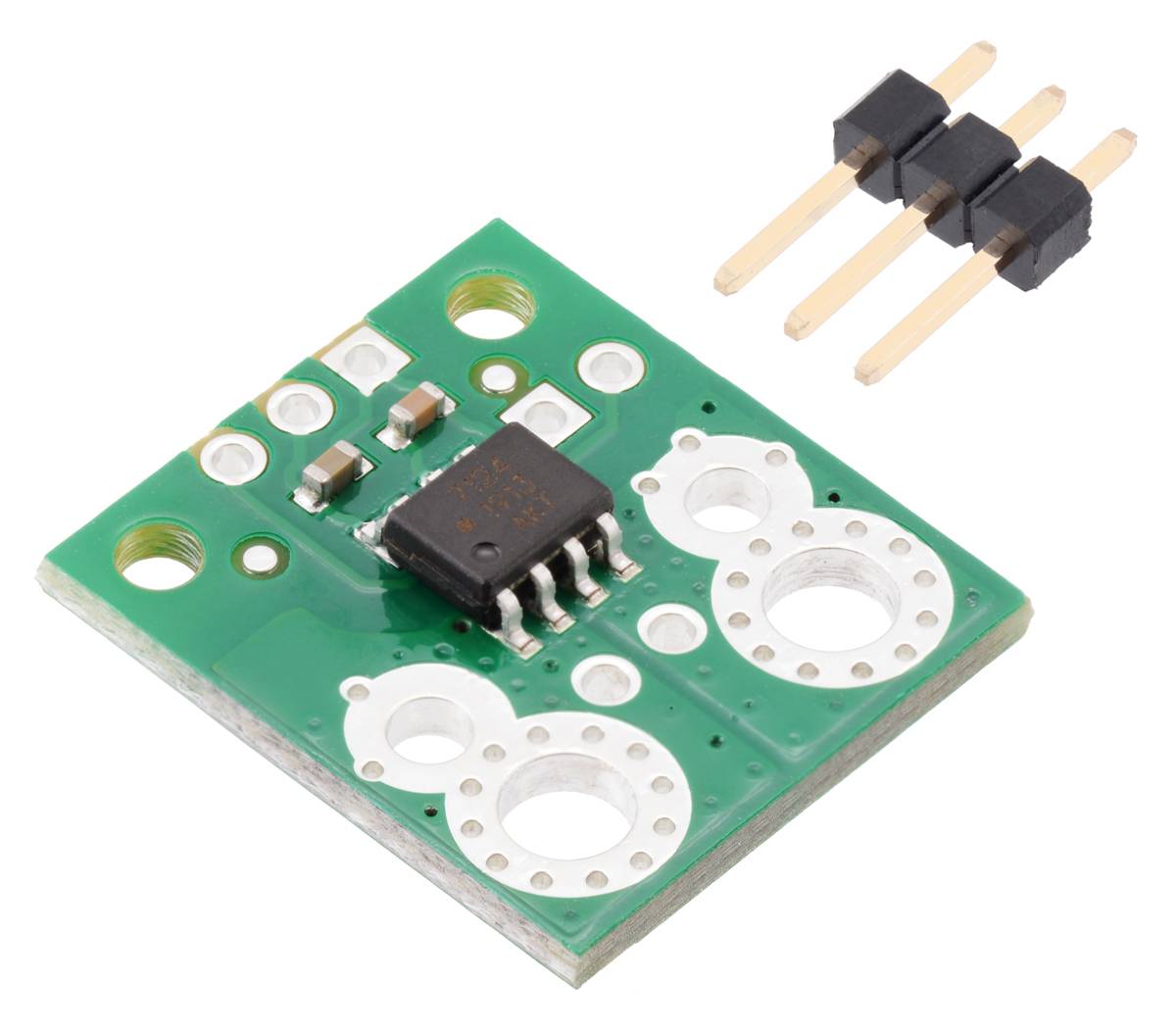

Dieser Stromsensor ist ein Trägerboard oder Breakout-Board für Broadcom’s ACHS-7121/7122/7123/7123/7124/7125 Hall-Effekt-basierte lineare Stromsensoren; wir empfehlen daher, das Datenblatt des ACHS-7121/7122/7123 oder des ACHS-7124/7125 sorgfältig zu lesen, bevor Sie dieses Produkt verwenden. Die folgende Liste beschreibt einige der wichtigsten Merkmale des Sensors’s:

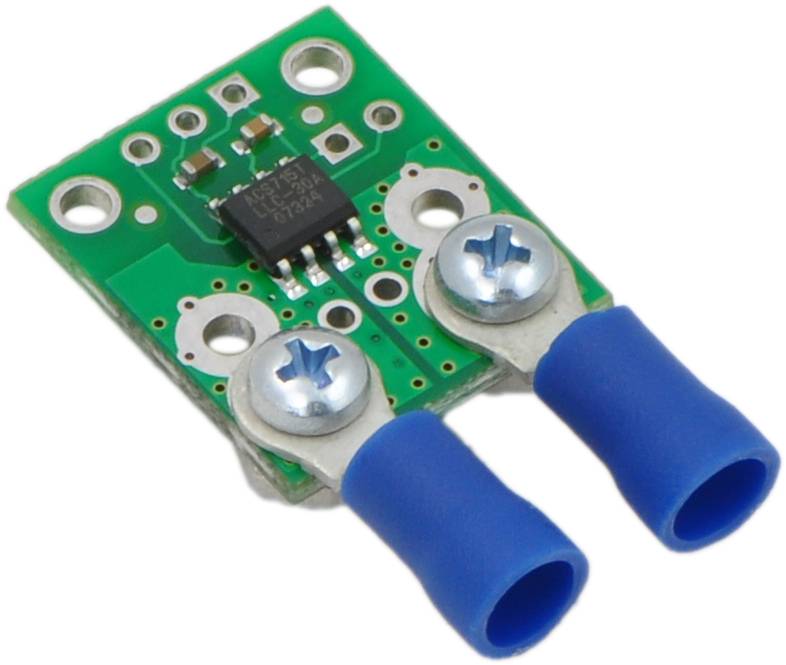

- Der Innenwiderstand der Leiterbahn beträgt typischerweise 0,7 m?, und die Leiterplatte besteht aus 2-oz Kupfer, so dass nur sehr wenig Strom in der Platte verloren geht.

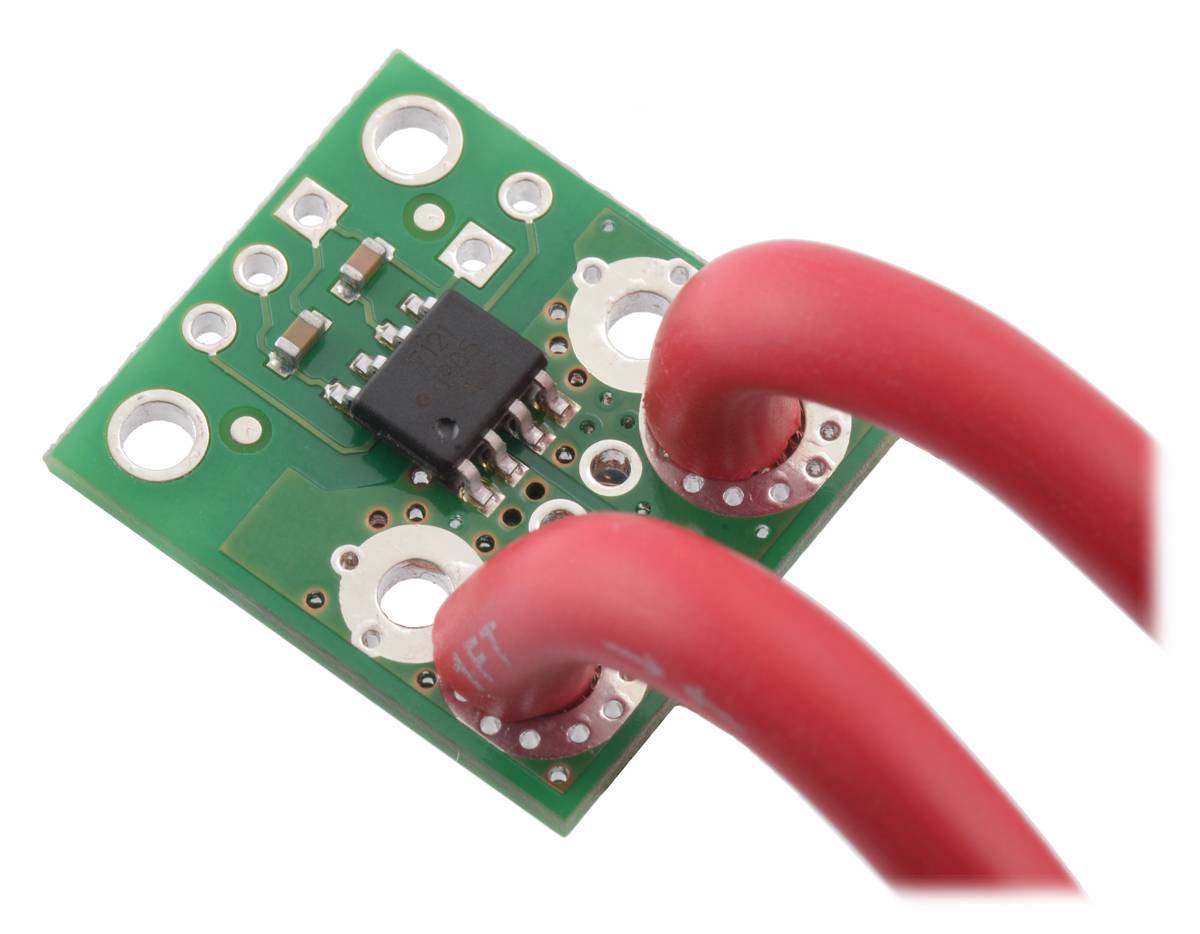

- Verwendung eines Hall-Effekt-Sensors bedeutet, dass das IC in der Lage ist, den Strompfad vom Sensor elektrisch zu isolieren’s Elektronik (bis zu 3 kV RMS), die es erlaubt, den Sensor überall entlang des Strompfades einzusetzen und in Anwendungen zu verwenden, die eine elektrische Isolation erfordern.
- 80 kHz Bandbreite, die optional durch Hinzufügen eines Kondensators über die mit “filter”. markierten Pins der Platine verringert werden kann
- Hohe Genauigkeit und Zuverlässigkeit: typischer Gesamtausgabefehler von ±1,5% bei Raumtemperatur mit Werkskalibrierung, eine extrem stabile Ausgangsoffsetspannung und fast keine magnetische Hysterese.
- Robustes Sensor-IC kann 100 ms transiente Stromspitzen bis zu 100 A tolerieren.
- Großer Betriebstemperaturbereich von -40&Grad;C bis 110&Grad;C.
Warnung: Dieses Produkt ist für den Einsatz unter 30 V vorgesehen. Das Arbeiten mit höheren Spannungen kann extrem gefährlich sein und sollte nur von qualifizierten Personen mit entsprechender Ausrüstung und Schutzausrüstung versucht werden.
Spezifikationen
- Größe: 2 x 2 x 0,3 cm
- Gewicht: 1,1 g
- Stromsinn: 0,050 V/A
- Minimale Logikspannung: 4,5 V
- Maximale Logikspannung: 5,5 V
- Versorgungsstrom: 15 mA
- Version: -40A bis +40A
