Adafruit Ultimate GPS Breakout with GLONASS GPS PA1616D 99 Channel 10Hz updates

Beschreibung

Diese Version des Ultimate GPS ist noch ultimativer, mit Unterstützung für mehr GPS-ähnliche Netzwerke wie GLONASS, für noch mehr Abdeckung weltweit. Es verwendet ein etwas höheres Modul als unser klassisches Ultimate GPS und verbraucht etwas mehr Strom. Ansonsten ist es in der Funktionalität fast identisch:

• -165 dBm Empfindlichkeit, 10-Hz-Updates, 99 Kanäle


• GPS + GLONASS-Unterstützung


• 5-V-freundliches Design und nur 30 mA Stromverbrauch


• Breadboard-freundlich + zwei Befestigungslöcher


• RTC-batteriekompatibel


• Integrierte Datenprotokollierung


• PPS-Ausgabe bei Fix


• Interne Patch-Antenne + u.FL-Anschluss für externe aktive Antenne


• Status-LED reparieren


• Unterstützung für externe Antenne und Pulse-Per-Second-Ausgang

Im Vergleich zur 'klassischen' MTK3339-Chipsatz-Firmware haben sich die Befehle zum Abfragen der Antenne leicht geändert, sodass bestehende Projekte möglicherweise ihre Firmware aktualisieren müssen. Überprüfen Sie das Datenblatt unten für die neuen Antennenabfragebefehle. Außerdem beginnen NMEA-Sätze mit $GN statt $GP , wenn sowohl GPS als auch GLONASS verfügbar sind.

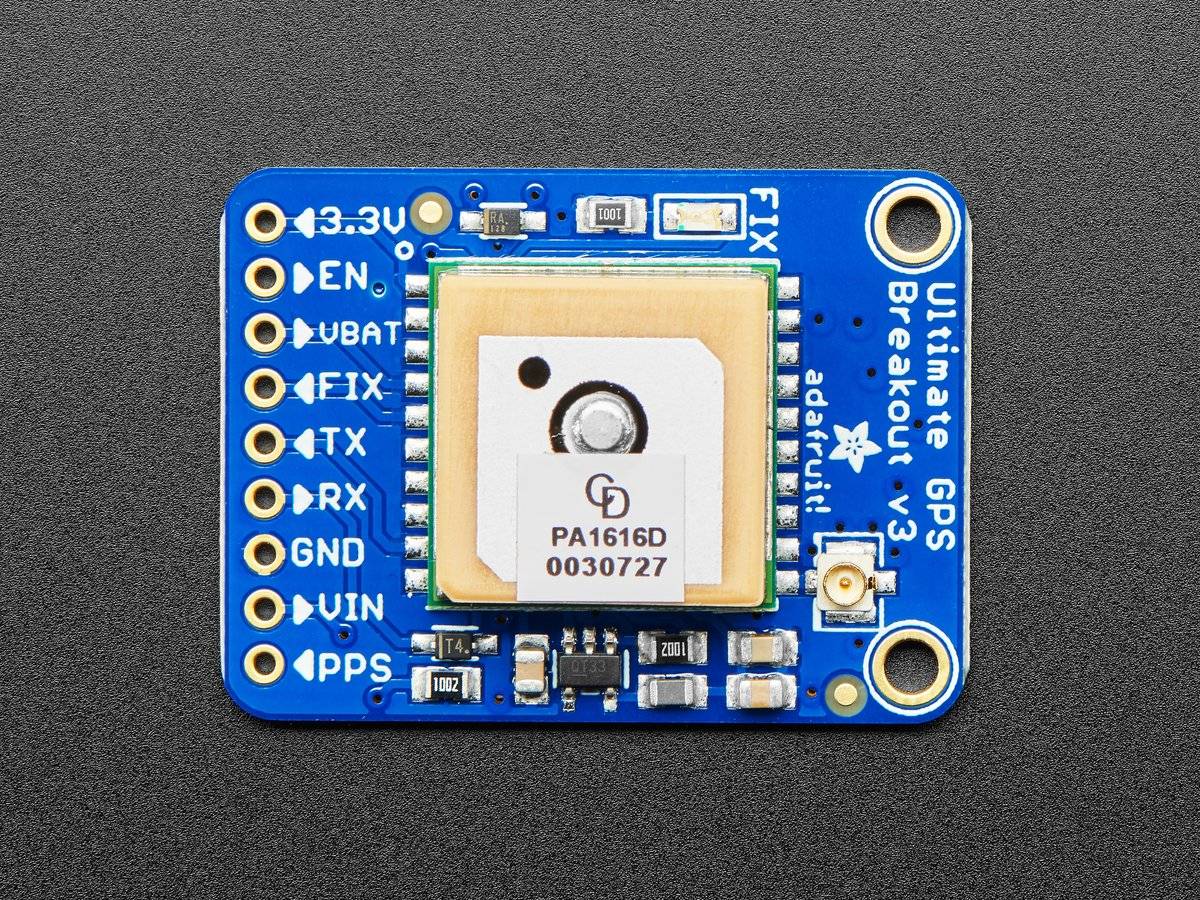

Der Breakout basiert auf dem MTK3333-Chipsatz, einem schnörkellosen, hochwertigen GNSS-Modul, das bis zu 33 Satelliten auf 99 Kanälen verfolgen kann, einen ausgezeichneten hochempfindlichen Empfänger (-165 dBm-Tracking!) und eine eingebaute Antenne. Es kann bis zu 10 Standortaktualisierungen pro Sekunde für Hochgeschwindigkeits-, hochempfindliche Protokollierung oder Verfolgung durchführen. Der Stromverbrauch ist unglaublich niedrig, nur ~29 mA während der Navigation.

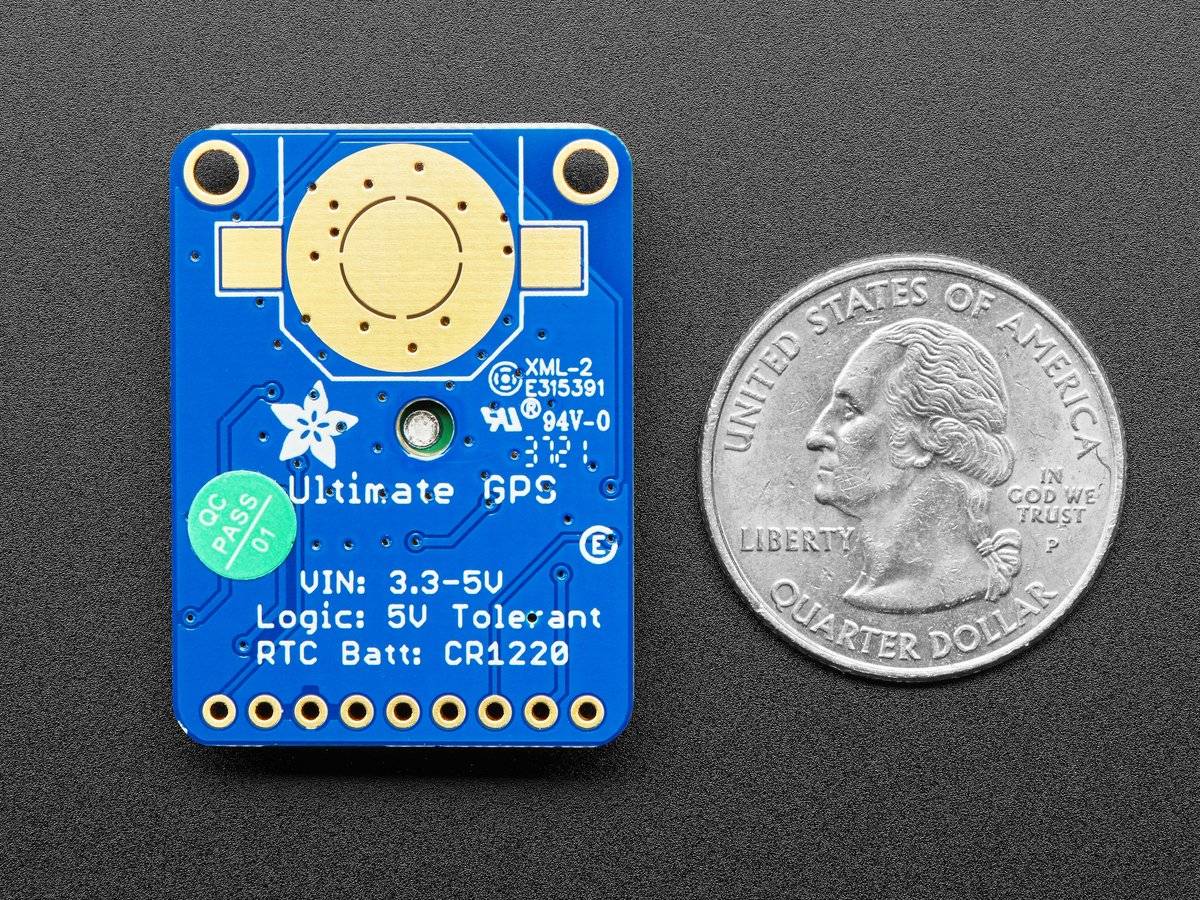

Das Beste ist, dass wir alle Extras hinzugefügt haben, die Sie sich nur wünschen können: einen 3,3-V-Regler mit extrem niedrigem Dropout, damit Sie ihn mit 3,3-5 VDC versorgen können, 5-V-Pegel-sichere Eingänge, ENABLE-Pin, damit Sie den ausschalten können Modul, das einen beliebigen Mikrocontroller-Pin oder -Schalter verwendet, eine Grundfläche für eine optionale CR1220-Knopfzelle, um die RTC am Laufen zu halten und Warmstarts zu ermöglichen, und eine winzige hellrote LED. Die LED blinkt mit etwa 1 Hz, während sie nach Satelliten sucht, und blinkt einmal alle 15 Sekunden, wenn ein Fix gefunden wird, um Strom zu sparen. Wenn Sie die ganze Zeit über eine LED haben möchten, stellen wir das FIx-Signal auch auf einem Pin bereit, damit Sie eine externe LED einschalten können.

Zwei herausragende Merkmale des MTK3333-basierten Moduls sind die externe Antennenfunktionalität und die integrierte Datenprotokollierungsfunktion. Das Modul verfügt über eine Standard-Keramik-Patchantenne mit einer Empfindlichkeit von -165 dBm. Wenn Sie jedoch eine größere Antenne wünschen, können Sie jede aktive 3-V-GPS-Antenne über den uFL-Anschluss anschließen. Das Modul erkennt automatisch die aktive Antenne und schaltet um! Die meisten GPS-Antennen verwenden SMA-Anschlüsse, daher sollten Sie sich vielleicht einen unserer uFL-zu-SMA-Adapter besorgen.

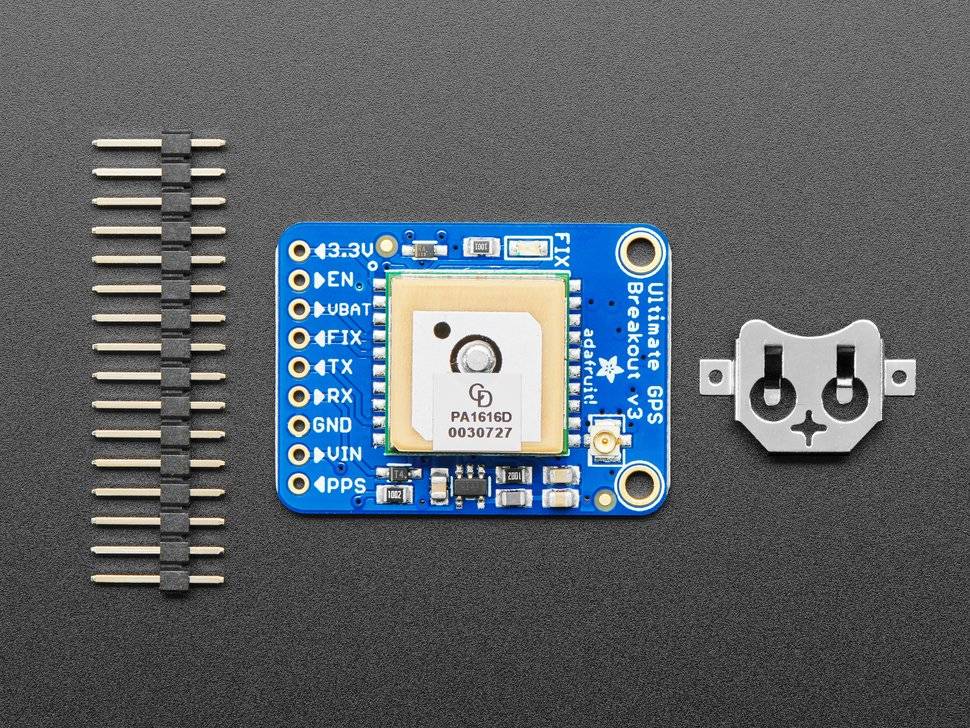

Wird mit einem vollständig montierten und getesteten Modul und einem CR1220-Knopfzellenhalter geliefert. Eine CR1220-Knopfzelle ist nicht im Lieferumfang enthalten, aber wir haben sie im Shop, wenn Sie die RTC des GPS verwenden möchten

Wir haben eine nette, ausgefallene Bibliothek für die GPS-Nutzung mit Hintergrund-Parsing und können die eingebaute GPS-Protokollierungsfunktion (namens LOCUS) einstellen und abfragen. Ein vollständiges Tutorial ist ebenfalls verfügbar, das jede Menge Informationen über das Modul, die Verwendung des Datenloggers, Beispielcode für CircuitPython & Arduino und mehr

Technische Details

• Satelliten: 33 verfolgen, 99 suchen


• Patch-Antennengröße: 15 mm x 15 mm x 4 mm


• Aktualisierungsrate: 1 bis 10 Hz


• Positionsgenauigkeit: < 3 Meter (alle GPS-Technologien haben eine Genauigkeit von etwa 3 m)


• Geschwindigkeitsgenauigkeit: 0,1 Meter/s


• Warm-/Kaltstart: 34 Sekunden


• Erfassungsempfindlichkeit: -145 dBm


• Tracking-Empfindlichkeit: -165 dBm


• Höchstgeschwindigkeit: 515 m/s


• Vin-Bereich: 3,0–5,5 VDC


• MTK3333 Betriebsstrom: 34 mA Erfassung, 29 mA Tracking


• Ausgang: NMEA 0183, 9600 Baud Standard, 3 V Logikpegelausgang, 5 V sicherer Eingang


• DGPS/WAAS/EGNOS unterstützt


• Konformität mit FCC E911 und AGPS-Unterstützung (Offline-Modus: EPO gültig bis zu 14 Tage)


• Bis zu 210 PRN-Kanäle


• Störsendererkennung und -reduzierung


• Mehrwegeerkennung und -kompensation

Breakout-Board-Details:

• Gewicht (ohne Knopfzelle oder Halter): 8,5 g


• Abmessungen (ohne Knopfzelle oder Halter): 25,5 mm x 35 mm x 6,5 mm
