Produktbeschreibung
Beschreibung

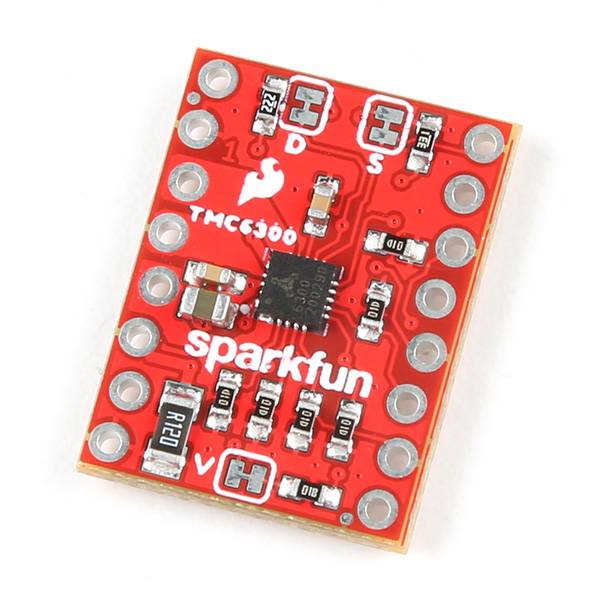

Der SparkFun 3-Phasen-Brushless-Motortreiber mit dem TMC6300 von ADI + Trinamic ist ein leistungsstarker und einfach zu bedienender Dreiphasen-Motortreiber, der war entwickelt, um unseren bürstenlosen Gimbal-Motor zu steuern. Es kann verwendet werden, um jeden dreiphasigen BLDC- oder PMSM-Motor mit bis zu 2 A (1,4 ARMS) Gesamtantriebsstrom zu steuern.

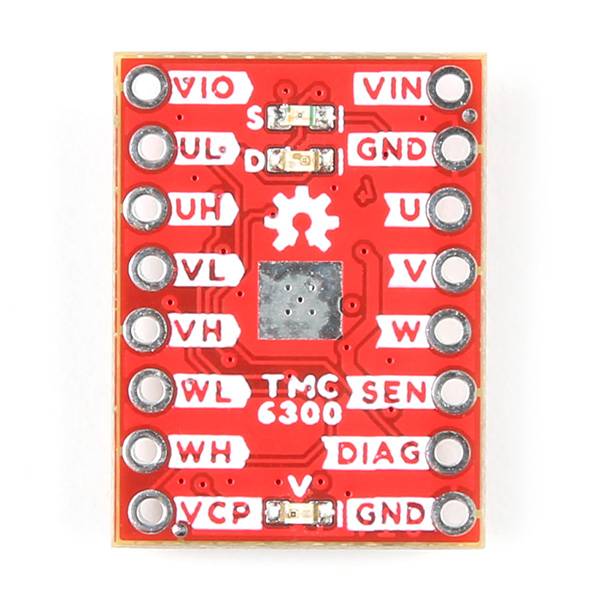

Breakout-Board
- TMC6300 Motortreiber-IC
- Eingaben: - VS/GND - Stromversorgung (2-11 V)
- VCP - Ladungspumpe (für Kondensator)
- VIO - E/A-Logikpegel/Standby-Steuerung
- High-Side- und Low-Side-MOSFET-Paare - UH/UL (PWM-Eingang)
- VH/VL (PWM-Eingang)
- WH/WL(PWM-Eingang)
- Ausgänge: - SEN - Aktueller Sinn
- DIAG - Diagnose
- Ausgangsleistung der drei Halbbrücken: U/V/W (Motorphase)
TMC6300-Funktionen
- Spannungsbereich: 2–11 V - Max. Strom: 2A (1,4ARMS)
- Betriebsstrom: 7mA
- Standby-Strom: <50nA
- E/A-Verbindungen: - 3 Halbbrücken - Eingang: High-Side- und Low-Side-MOSFET-Paare: Low RDSON (HS + LS): 170 m?
- Ausgang: Motorantriebsphase
- Aktueller Sinn
- Diagnoseanzeige
- Geregelte 1,8 V-Stromversorgung
- Ladepumpe
- Schutz: - Thermische Abschaltung: 150 °C
- Kurzschlussabschaltung
