Produktbeschreibung

Überblick

Adafruit Audio BFF Add-on with MicroSD Card slot for QT Py and Xiao 5769

Beschreibung

Diese Adafruit Audio BFF verfügt über einen MicroSD-Kartensteckplatz, der bis zu 64 GB Speicher aufnehmen kann, und einen I2S-3-Watt-Verstärker für hochwertige Audiowiedergabe, der auf die Rückseite Ihrer Miniatur passt Entwicklerboard. Insgesamt werden der SPI-Port und vier GPIO-Pins für Karten-CS sowie I2S-Daten, Takt und Links-Rechts-Auswahl verwendet.

Diese Platine ist so konzipiert, dass sie auf die Rückseite jedes QT Py- oder Xiao-Boards passt. Sie kann festgelötet werden oder mithilfe von Stift- und Buchsenleisten abnehmbar werden. An Bord sind ein MAX98357-Audioverstärker und ein Picoblade-kompatibler Anschluss zum Anschließen eines 4- oder 8-Ohm-Lautsprechers. Wir verwenden A1 für die Audiodaten, A2 für den Wordselect-Takt und A3 für den Bittakt. Die SD-Karte wird über den SPI-Port angeschlossen: MOSI, MISO und SCK plus A0 für die Kartenauswahl.

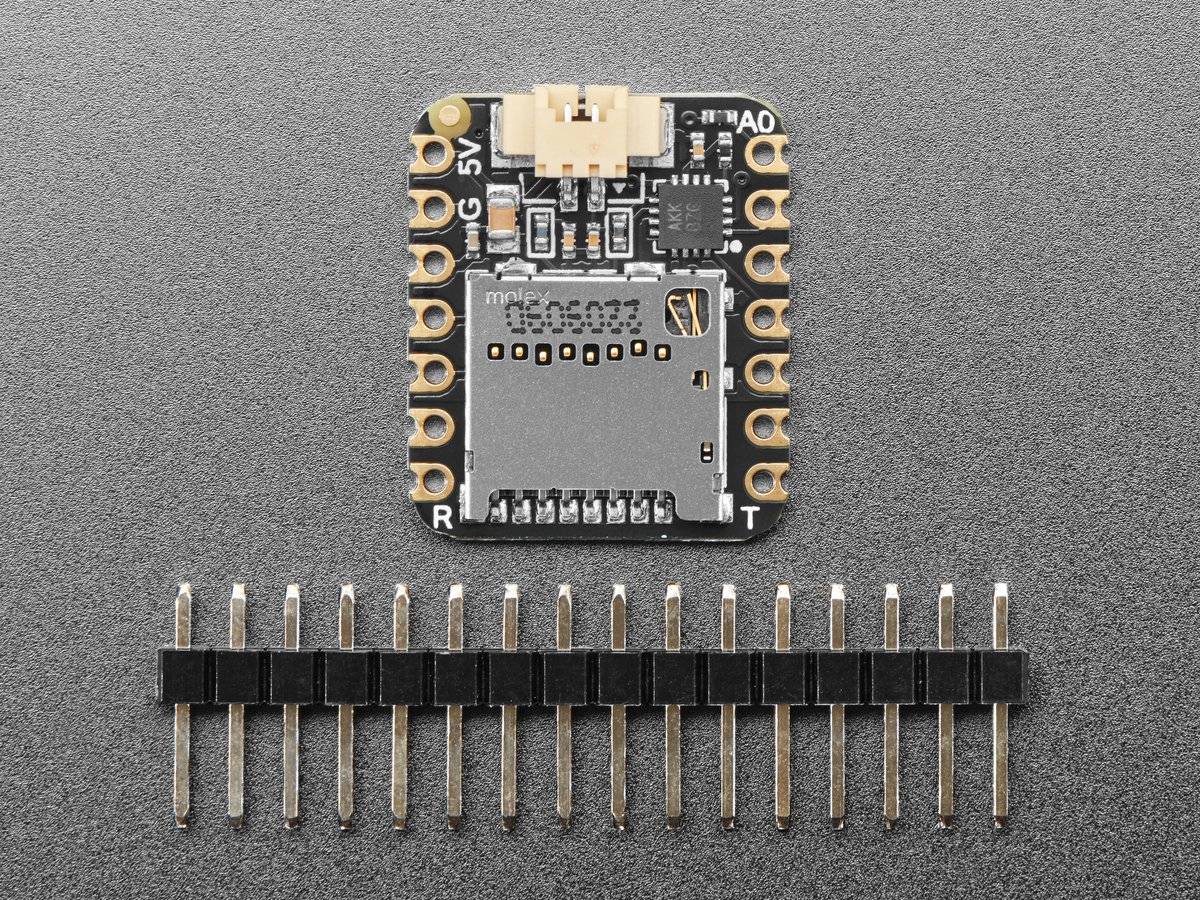

Wir legen einige Header bei, die Sie an Ihren QT Py anlöten können. Sie können sich auch ein kurzes weiblich-Header-Kit von Itsy Bitsy besorgen, um es abnehmbar, aber kompakt zu machen. Sie müssen lediglich die Header auf eine Länge von 7 Pins kürzen.

Wird als bestückte und getestete Platine geliefert

Für alle QT Py- oder Xiao-Boards

Enthält einen 3-Watt-Audioverstärker MAX98357, der für die Stereo-Mischausgabe und 9 dB Verstärkung vorkonfiguriert ist.

Verwenden Sie eine beliebige Micro-SD-Karte, die den SPI-Modus mit einem CS-Pin unterstützt.

Mit einem Picoblade-kompatiblen 2-Pin-Kabel an den Lautsprecherausgang anschließen. Wir empfehlen diesen 3W 4 Ohm Lautsprecher

Es gibt verschiedene Arduino-/CircuitPython-/MicroPython-Bibliotheken, die zur Kommunikation mit der SD-Karte und dem I2S-Verstärker verwendet werden können.
