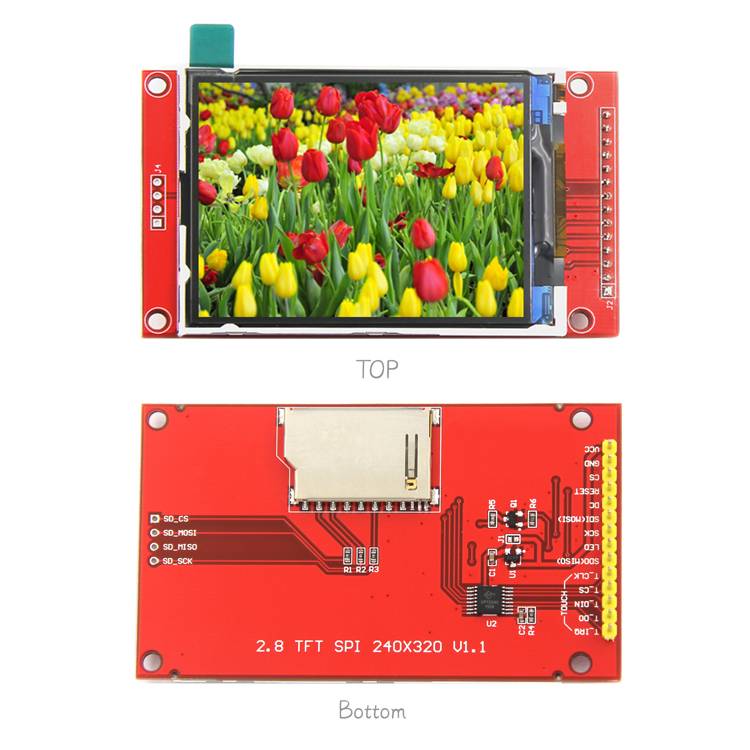

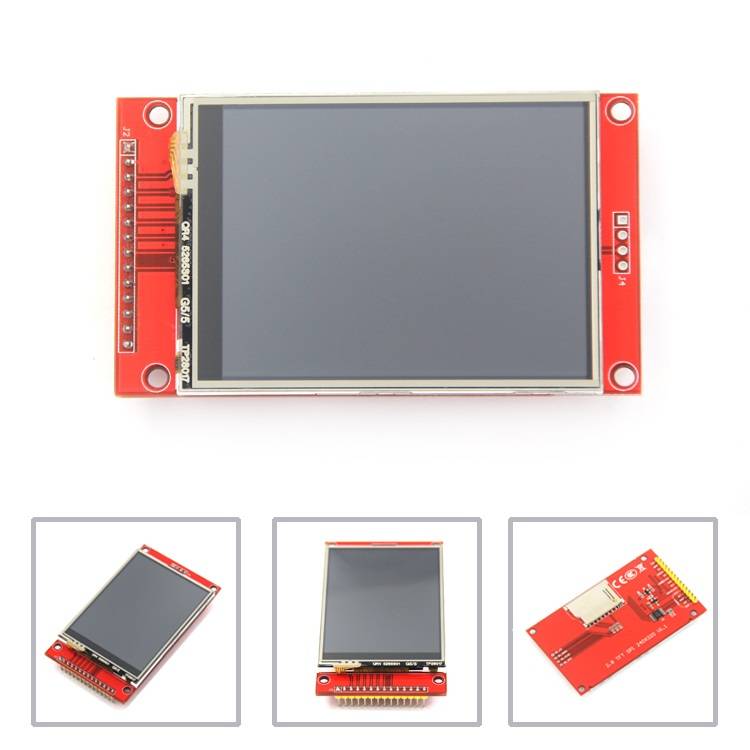

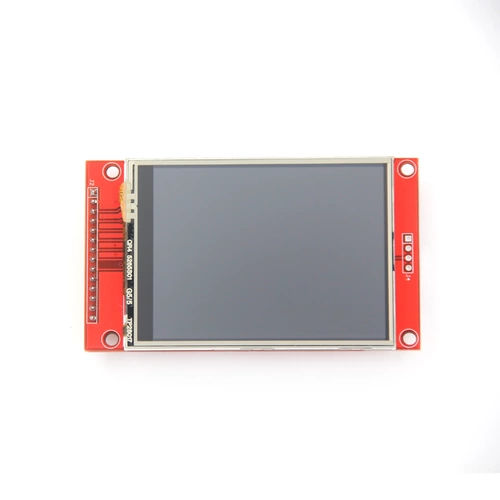

Beschreibung
Produktparameter
- Farbe anzeigen: RGB 65k Farbe
- SKU: MSP2807
- Bildschirmgröße: 2.8 (Zoll)
- Typ: TFT
- Treiber IC: ILI9341
- Auflösung: 320*240 (Pixel)
- Modulschnittstelle: 4-Wire-SPI-Schnittstelle
- aktive Fläche & (AA -Bereich): 43,2 x 57.6 (mm)

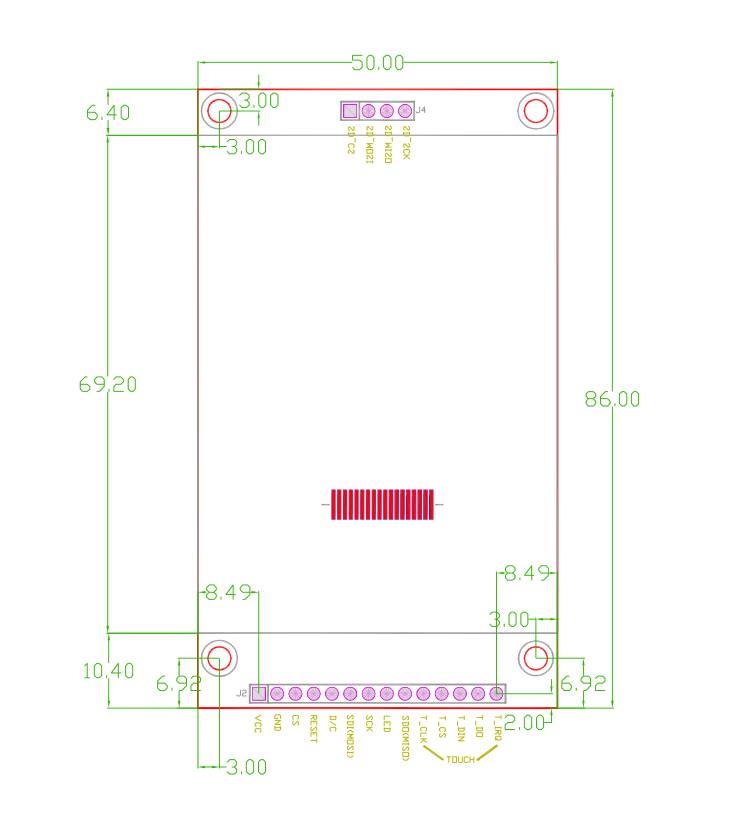

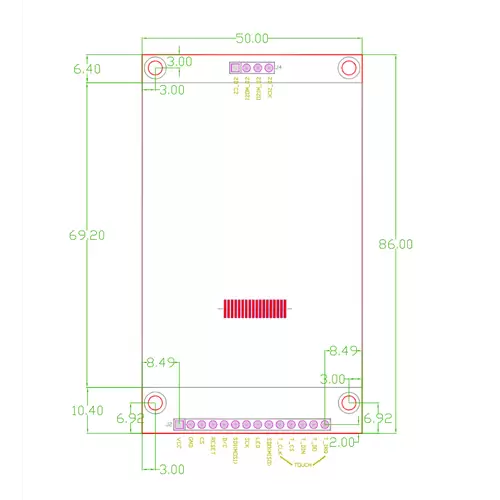

- Modul -PCB -Größe: 50.0 x 86.0 (mm)
- Betriebstemperatur: -20 ℃ ~ 60 ℃
- Leichentemperatur: -30 ℃ ~ 70 ℃
- VCC -Leistungsspannung: 3,3 V ~ 5V
- Logik IO -Portspannung: 3.3V (TTL)
- Bruttogewicht (Paket enthält): 43 (g)
Schnittstellendefinition
- VCC: 5V/3,3 V Power Eingabe
- GND: Masse
- CS: LCD -Chip -Signal, niedriger Pegel aktivieren
- Zurücksetzen: LCD -Reset -Signal, Niedrigpegel -Reset
- DC/RS: LCD -Register/Datenauswahlsignal, hohe Ebene: Register, niedrige Ebene: Daten
- SDI (MOSI): SPI -Bus -Schreibdatensignal
- sck: SPI -Busuhrsignal
- LED: Backlight Control, hohe Beleuchtung, wenn nicht kontrolliert, verbinden Sie 3.3 V immer hell
- SDO (MISO): SPI -Bus -Lesedatensignal, wenn Sie die Lesefunktion nicht benötigen, können Sie es nicht anschließen
Die folgenden PINs sind die Signalleitungen für den Touchscreen. Wenn Sie die Touch-Funktion nicht benötigen oder das Modul selbst keine Touch-Funktion hat, können Sie sie nicht anschließen
- t_clk: Touch SPI -Busuhrsignal
- t_cs: Touchscip -Chip Signal, niedrige Ebene aktivieren
- t_din: Berührung der SPI -Buseingabe
- t_do: touch SPI -Busausgabe
- t_irq Touchscreen -Interrupt -Signal, niedriger Pegel, wenn Berührung erkannt wird
