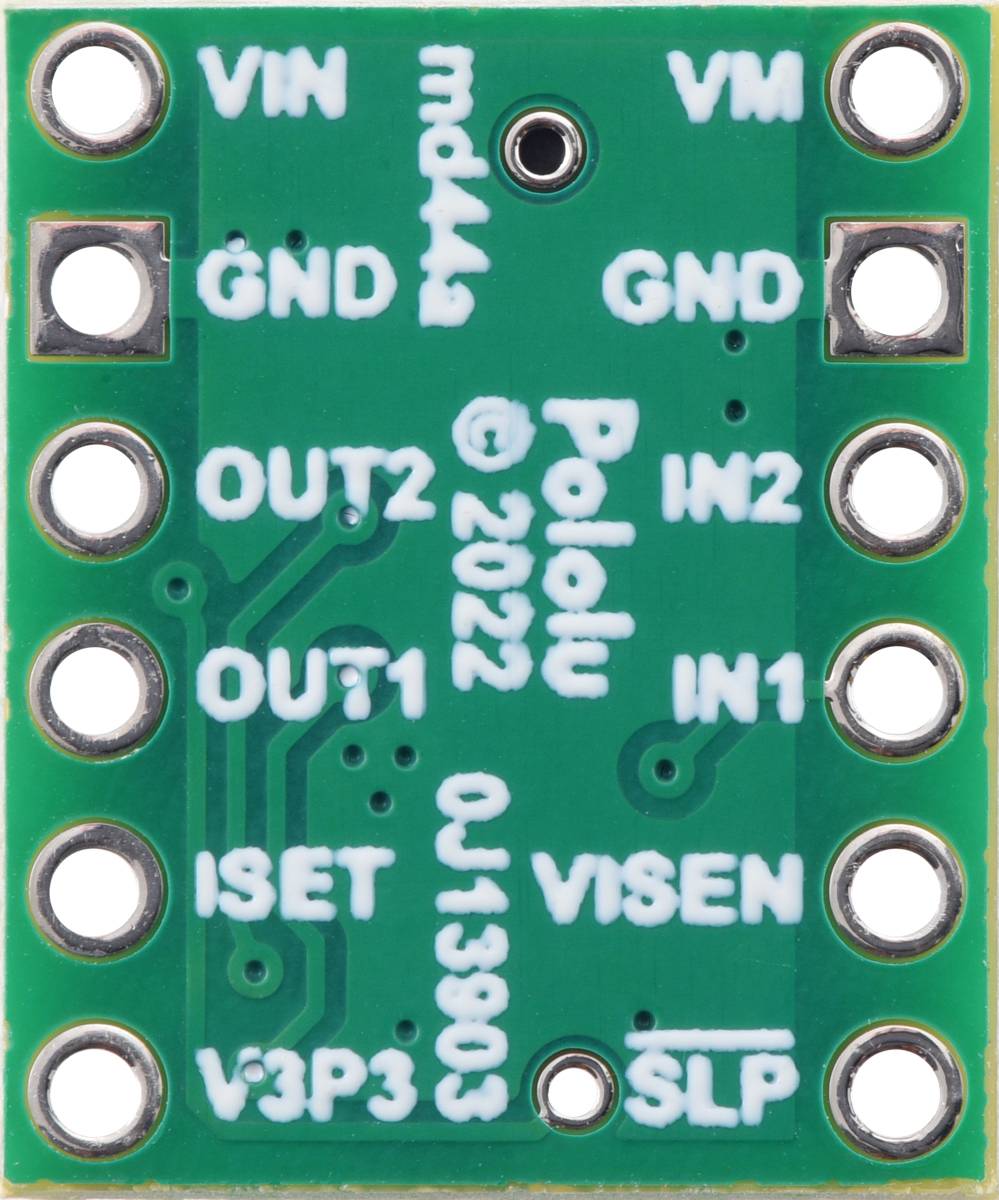

Pololu MP6550 Single Brushed DC Motor Driver Carrier 4733
8,14 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
2-3 Tage
Verkauf & Versand:
Eckstein Komponente
8,14 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Der MP6550 von Monolithic Power Systems (MPS) ist ein H-Brücken-Motortreiber-IC, der zur bidirektionalen Steuerung eines DC-Bürstenmotors bei 1,8 V verwendet werden kann 22 V. Es kann kontinuierlich bis zu etwa 1,7 A liefern und verfügt über eine konfigurierbare Strommessung und Strombegrenzung. Da dieses Board ein Träger für den MP6550 ist. Das Board wird mit all seinen SMD-Komponenten, einschließlich des MP6550, bestückt geliefert.
- H-Brücken-Motortreiber: kann einen Gleichstrommotor antreiben
- Motorversorgungsspannung: 1,8 V bis 22 V
- Logikversorgungsspannung: 1,8 V bis 5 V
- Ausgangsstrom: bis zu 1,7 A kontinuierlich; Betrieb bei niedrigen Motor- und Logikversorgungsspannungen reduziert den maximalen Dauerausgangsstrom
- Die Stromregelung begrenzt den Spitzenstrom standardmäßig auf 2,5 A (diese Grenze kann angepasst werden)
- Unterspannungssperre und Schutz vor Überstrom und Übertemperatur
- Trägerplatine fügt Verpolungsschutz bis zu 20 V hinzu

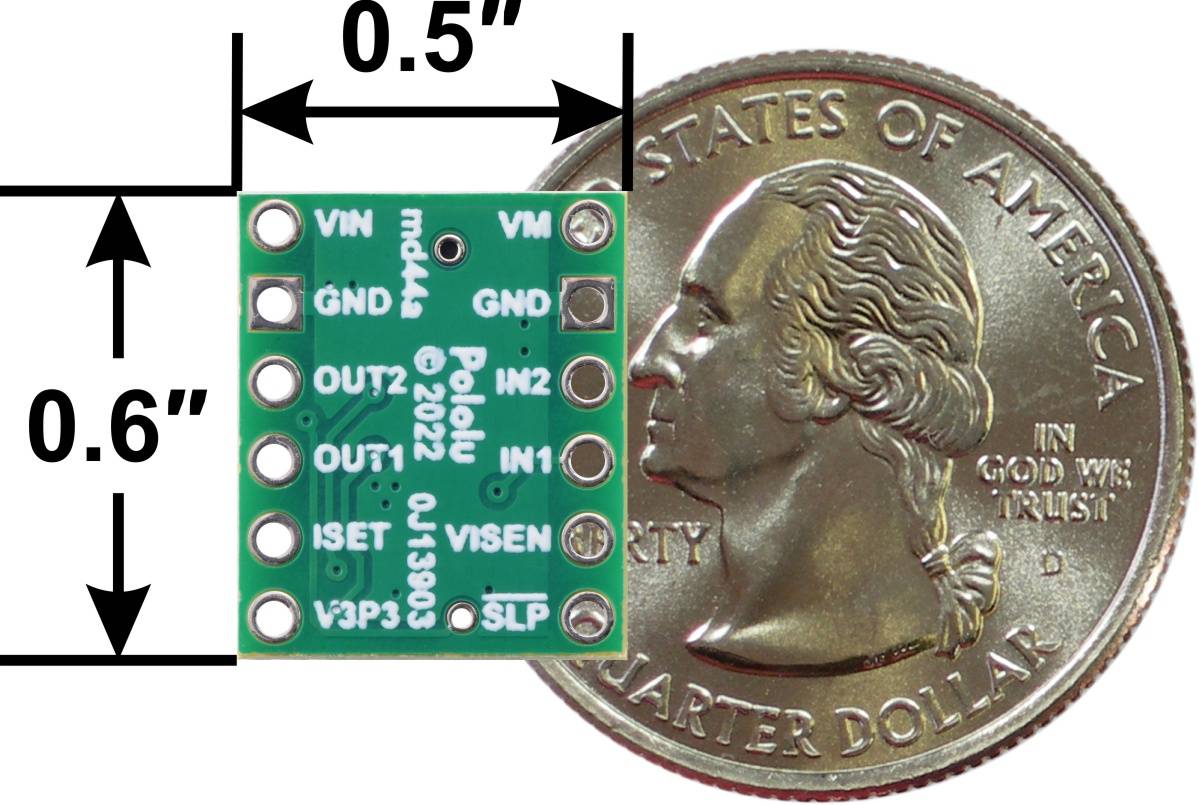

- Kompakte Größe (0,5″×0,6″)
- Gewicht: 0,5 g. Ohne mitgelieferte Hardware.
Allgemeine Spezifikationen
- Motortreiber: MP6550
- Motorkanäle: 1
- Mindestbetriebsspannung: 1,8 V
- Maximale Betriebsspannung: 22 V
- Dauerausgangsstrom pro Kanal: 1,7 A
- Spitzenausgangsstrom pro Kanal: 2,5 A. Standardstrombegrenzung durch integrierten Konfigurationswiderstand bestimmt.
- Stromrichtung: 0,2 V/A. Bestimmt durch den integrierten Konfigurationswiderstand.
- Maximale PWM-Frequenz: 100 kHz
- Minimale Logikspannung: 1,8 V
- Maximale Logikspannung: 5 V
- Verpolungsschutz?: J. Hinweis: Verpolungsschutz funktioniert nur bis 20 V.
- Kopfstifte gelötet?: NStichwörter
