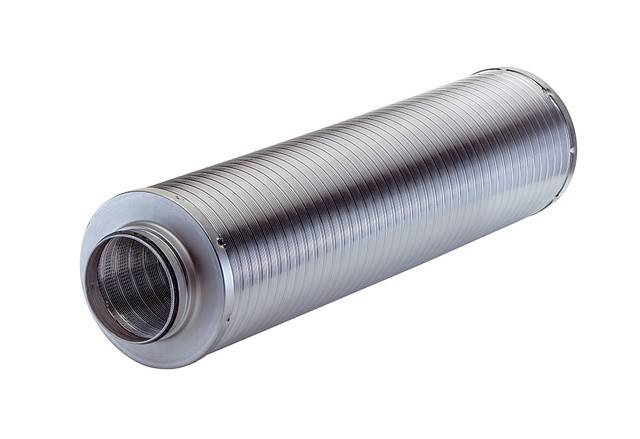

Maico Rohrschalldämpfer RSR 31-1

Beschreibung

 - Rohrschalldämpfer für lufttechnische Anlagen.
 - Mit Schallschluckpackung aus kunstharzgebundenen Glasfasern.
 - Nicht brennbar gemäß DIN 4102 Klasse A1.
 - Einfügungsdämpfung gemäß DIN 45646 gemessen.
 - Mit Lippendichtung.
 - Temperaturbeständig bis +70 °C.
 - RSR...: Mit 25 mm dicker Schallschluckpackung.
 - RSR.../50: Mit 50 mm dicker Schallschluckpackung.

Artikel:
RSR 31-1
 - Ausführung: 25 mm Schallschluckpackung
 - Einbauort: Ventilator
 - Material: Aluminium
 - Farbe: silber
 - Gewicht: 2,8 kg
 - Gewicht mit Verpackung: 3,86 kg
 - Anschlussdurchmesser: 315 mm
 - Geeignet für Nennweite: 315 mm
 - Breite: 365 mm
 - Höhe: 365 mm
 - Tiefe: 1000 mm
 - Breite mit Verpackung: 400 mm
 - Höhe mit Verpackung: 400 mm
 - Tiefe mit Verpackung: 1175 mm
 - Einfügungsdämpfung bei 63 Hz: 1 dB
 - Einfügungsdämpfung bei 125 Hz: 1 dB
 - Einfügungsdämpfung bei 250 Hz: 2 dB
 - Einfügungsdämpfung bei 500 Hz: 5 dB
 - Einfügungsdämpfung bei 1 kHz: 16 dB
 - Einfügungsdämpfung bei 2 kHz: 13 dB
 - Einfügungsdämpfung bei 4 kHz: 8 dB
 - Einfügungsdämpfung bei 8 kHz: 10 dB
 - Schalldämmung: ja

Eigenschaften

• hersteller: Maico
• bezeichnung: Rohrschalldämpfer Länge 1000, DN 315
• typ: RSR 31-1
• material innenrohr: Aluminium
• material außenrohr: Aluminium
• nenndurchmesser kanal: 365 mm
• innendurchmesser: 315 mm
• außendurchmesser: 365 mm
• anschluss 1: gewulsteter Rand
• anschluss 2: gewulsteter Rand
• mit vormontierter dichtung: ja
• isolierstärke: 25 mm
• werkstoff des isoliermaterials: Glaswolle
• max. mediumtemperatur (dauerbetrieb): 70 °C
• dämpfung 63 hz: 1 dB
• dämpfung 125 hz: 1 dB
• dämpfung 250 hz: 2 dB
• dämpfung 500 hz: 5 dB
• dämpfung 1000 hz: 16 dB
• dämpfung 2000 hz: 13 dB
• dämpfung 4000 hz: 8 dB
• dämpfung 8000 hz: 10 dB
• arbeitslänge: 1000 mm
