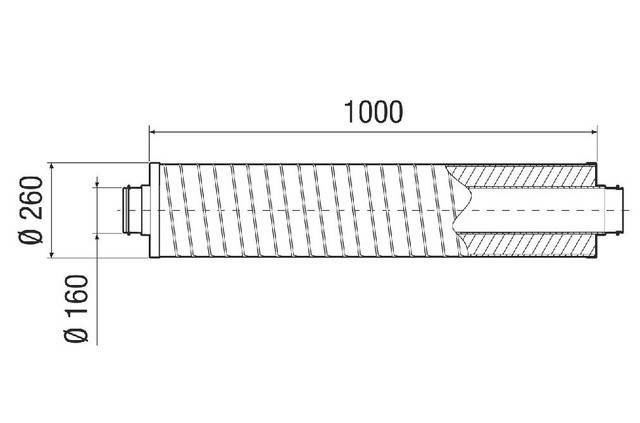

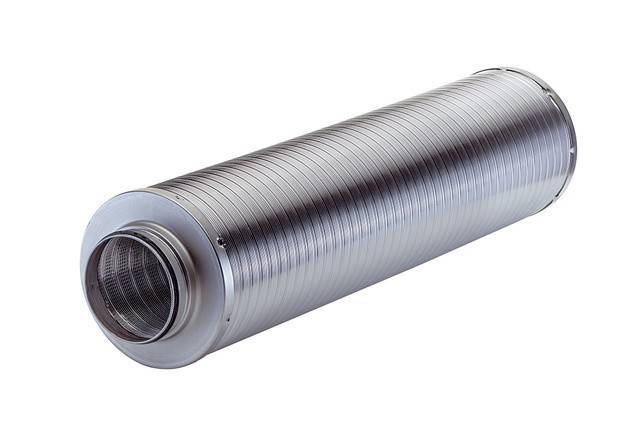

Maico Rohrschalldämpfer RSR 16/50-1

Überblick

Rohrschalldämpfer für lufttechnische Anlagen. Mit Schallschluckpackung aus kunstharzgebundenen Glasfasern. Nicht brennbar gemäß DIN 4102 Klasse A1. Einfügungsdämpfung gemäß DIN 45646 gemessen. Mit Lippendichtung. Temperaturbeständig bis +70 °C. RSR...: Mit 25 mm dicker Schallschluckpackung. RSR.../50: Mit 50 mm dicker Schallschluckpackung.Artikel:RSR 16/50-1 Ausführung: 50 mm Schallschluckpackung Einbauort: Ventilator Material: Aluminium Farbe: silber Gewicht: 1,8 kg Gewicht mit Verpackung: 2,4 kg Anschlussdurchmesser: 160 mm Geeignet für Nennweite: 160 mm Breite: 260 mm Höhe: 260 mm Tiefe: 1000 mm Breite mit Verpackung: 265 mm Höhe mit Verpackung: 265 mm Tiefe mit Verpackung: 1175 mm Einfügungsdämpfung bei 63 Hz: 3 dB Einfügungsdämpfung bei 125 Hz: 4 dB Einfügungsdämpfung bei 250 Hz: 10 dB Einfügungsdämpfung bei 500 Hz: 19 dB Einfügungsdämpfung bei 1 kHz: 39 dB Einfügungsdämpfung bei 2 kHz: 35 dB Einfügungsdämpfung bei 4 kHz: 19 dB Einfügungsdämpfung bei

Beschreibung

• hersteller: Maico
• bezeichnung: Rohrschalldämpfer 50mm, DN160
• typ: RSR 16/50-1
• material innenrohr: Aluminium
• material außenrohr: Aluminium
• nenndurchmesser kanal: 260 mm
• innendurchmesser: 160 mm
• außendurchmesser: 260 mm
• anschluss 1: gewulsteter Rand
• anschluss 2: gewulsteter Rand
• mit vormontierter dichtung: ja
• isolierstärke: 50 mm
• werkstoff des isoliermaterials: Glaswolle
• max. mediumtemperatur (dauerbetrieb): 70 °C
• dämpfung 63 hz: 3 dB
• dämpfung 125 hz: 4 dB
• dämpfung 250 hz: 10 dB
• dämpfung 500 hz: 19 dB
• dämpfung 1000 hz: 39 dB
• dämpfung 2000 hz: 35 dB
• dämpfung 4000 hz: 19 dB
• dämpfung 8000 hz: 18 dB
• arbeitslänge: 1000 mm
