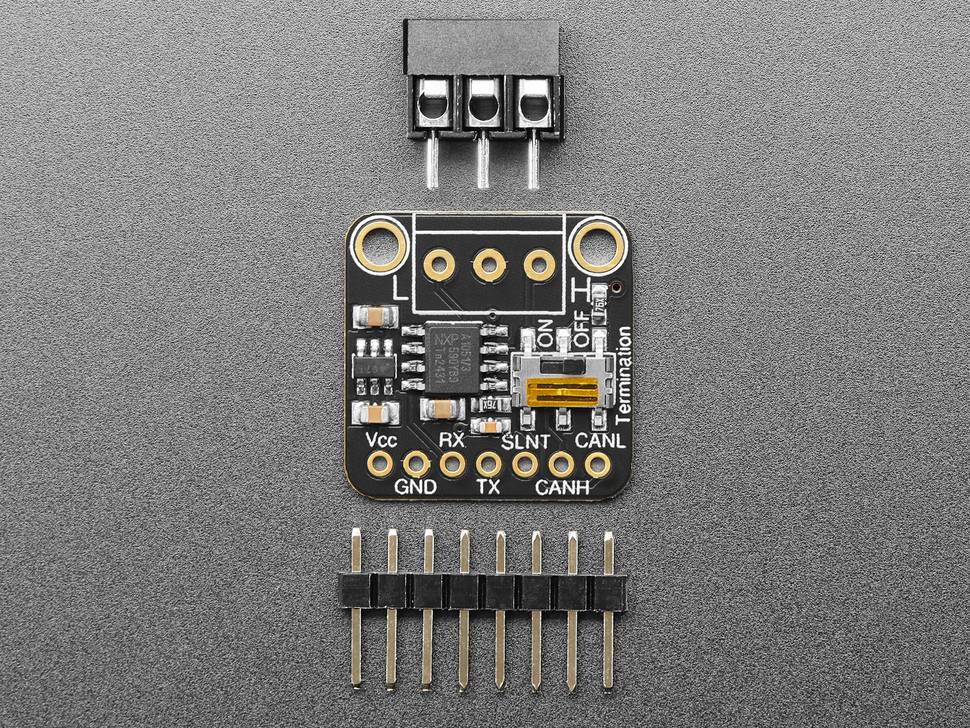

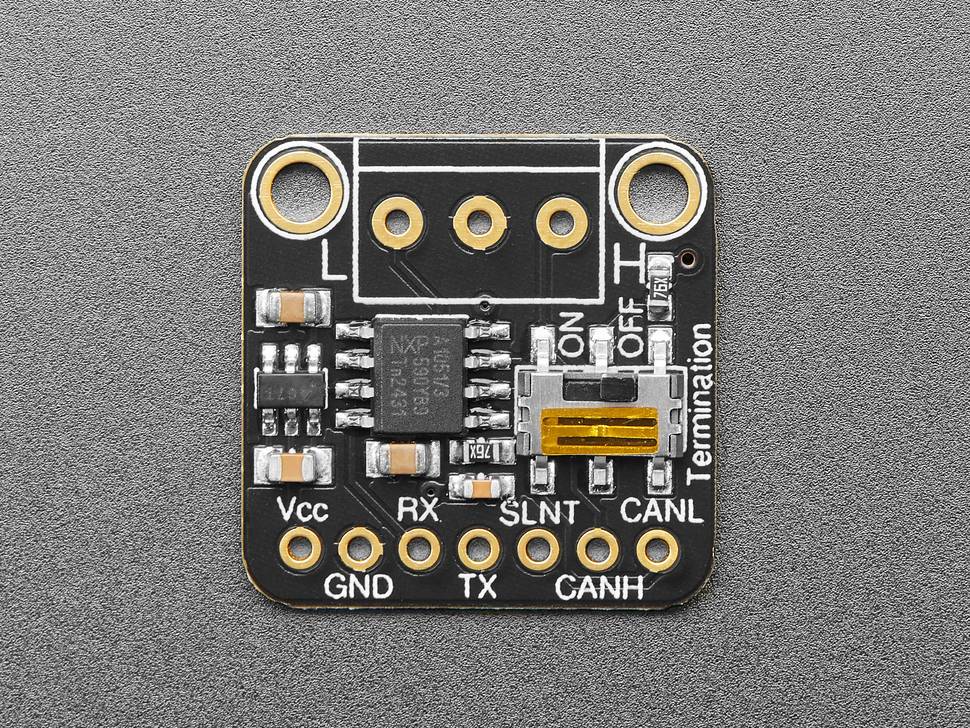

Adafruit CAN Pal TJA1051T/3 CAN Bus Transciever Native CAN Peripheral
Adafruit CAN Pal TJA1051T/3 CAN Bus Transciever Native CAN Peripheral
Wenn Sie ein Board mit nativer CAN-Peripherie -Unterstützung anschließen möchten, nimmt der Adafruit CAN Pal Transceiver die 3-V-Logikpegelsignale und wandelt sie in CAN-Logik um Ebenen mit der für die Kommunikation erforderlichen differenziellen Signalisierung. Beachten Sie, dass nicht alle Chips über ein CAN-Peripheriegerät verfügen! Einige, von denen wir wissen, dass sie vorhanden sind, sind die Chipserie ESP32/ESP32-S2/ESP32-S3 (beachten Sie, dass ESP32 diese Schnittstelle TWAI und nicht CAN nennt), SAME51, STM32F405 oder Teensy 4.
TJA1051T/3 Spezifikationen:
- Vollständig ISO 11898-2:2003-konform
- Timing garantiert für Datenraten bis 5 Mbit/s in der CAN FD Fast Phase
- Geeignet für 12 V und 24 V Systeme
- Geringe elektromagnetische Emission (EME) und hohe elektromagnetische Störfestigkeit (EMI)
Der - VIO-Eingang an TJA1051T/3 und TJA1051TK/3 ermöglicht eine direkte Verbindung mit 3-V- bis 5-V-Mikrocontrollern
- Funktionsverhalten unter allen Versorgungsbedingungen vorhersagbar
- Transceiver trennt sich vom Bus, wenn er nicht eingeschaltet ist (Nulllast)
- Hohe elektrostatische Entladung (ESD)-Handhabungsfähigkeit an den Bus-Pins
- Bus-Pins geschützt gegen Transienten in Automobilumgebungen
- Dominante Zeitüberschreitungsfunktion für die Übertragung von Daten (TXD)
- Unterspannungserkennung an Pins VCC und VIO
- Thermisch geschützt

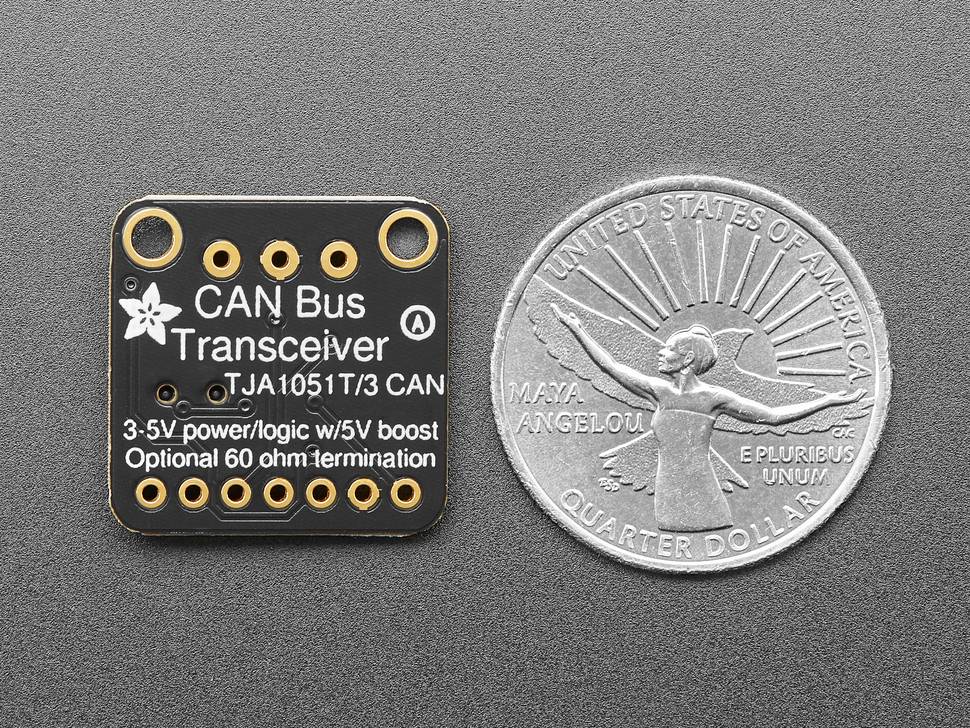

Produktabmessungen: 20,3 mm x 20,2 mm x 4,0 mm
Produktgewicht: 1,4 g
