WaveShare 7.3inch ACeP 7-Color E-Paper E-Ink Display Module 800x480 Pixels SPI Communication
WaveShare 7.3inch ACeP 7-Color E-Paper E-Ink Display Module 800x480 SPI
98,84 €
inkl. MwSt.
zzgl.
Lieferzeit:
3-4 Tage
auf Lager
Verkauf & Versand:
98,84 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
7,3-Zoll-ACeP-7-Farben-E-Paper-E-Ink-Anzeigemodul, 800 x 480 Pixel, SPI-Kommunikation, geringer Stromverbrauch, großer Betrachtungswinkel, papierähnlicher Effekt ohne Elektrizität. Ideal für Preisschilder, Regaletiketten, Industrieinstrumente...
- Größe: 7,3?
- Auflösung: 800 x 480
- Betrachtungswinkel: >170°
- Anzeigefarbe: 7-farbig
- Graustufen: 2
- Kommunikation: SPI
- Anzeigefeld: E-Paper
- Erfahrung: Papierähnlich
- Umgebung: Umgebungslicht erforderlich
- Anzeigetyp: Passiv reflektierend
Spezifikationen
- Betriebsspannung: 3,3 V/5 V
- Anzeigefarbe: 7-farbig
- Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
- Graustufen: 2

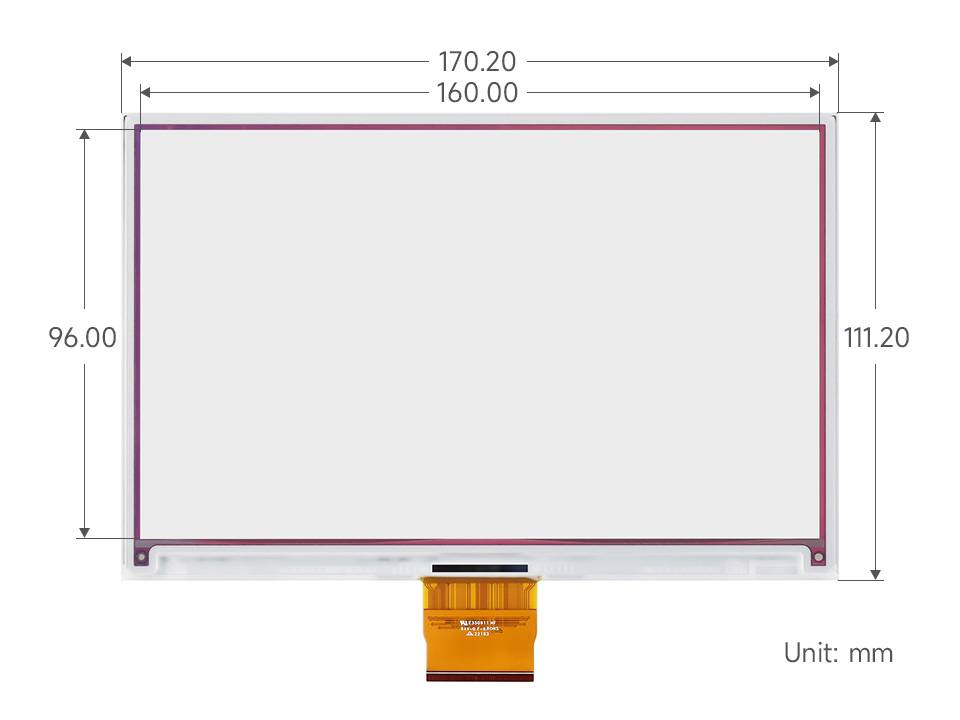

- Außenmaße: 170,2 x 111,2 mm
- vollständige Aktualisierungszeit: 35 s
- Displaygröße: 160 x 96 mm
- Aktualisierungsleistung: <49,4 mW (typisch)
- PUNKTABSTAND: 0,2 x 0,2 mm
- Standby-Strom: <0,01 uA (fast keiner)
- AUFLÖSUNG: 800 x 480 Pixel
- Betrachtungswinkel: >170 °
Zur Verwendung mit Controller-Boards wie Raspberry Pi/Jetson Nano/Arduino/STM32
- VCC: Stromversorgung (3,3 V/5 V-Eingang)
- GND: Masse
- DIN: SPI MOSI-Pin
- SCLK: SPI-SCK-Pin
- CS: SPI-Chipauswahl, niedrig aktiv
- DC: Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehle)
- RST: Externer Reset, niedrig aktiv
- BUSY: Ausgangspin für den Belegtstatus
WIKI: www.waveshare.com/wiki/7.3inch_e-Paper_HAT_(F)
Lieferumfang
- 7,3 Zoll E-Paper (F) x1
- Treiberplatine und FFC-Kabel x1
- PH2.0 20cm 8Pin x1
- RPi-Schraubenpaket (2 Stück) x1
