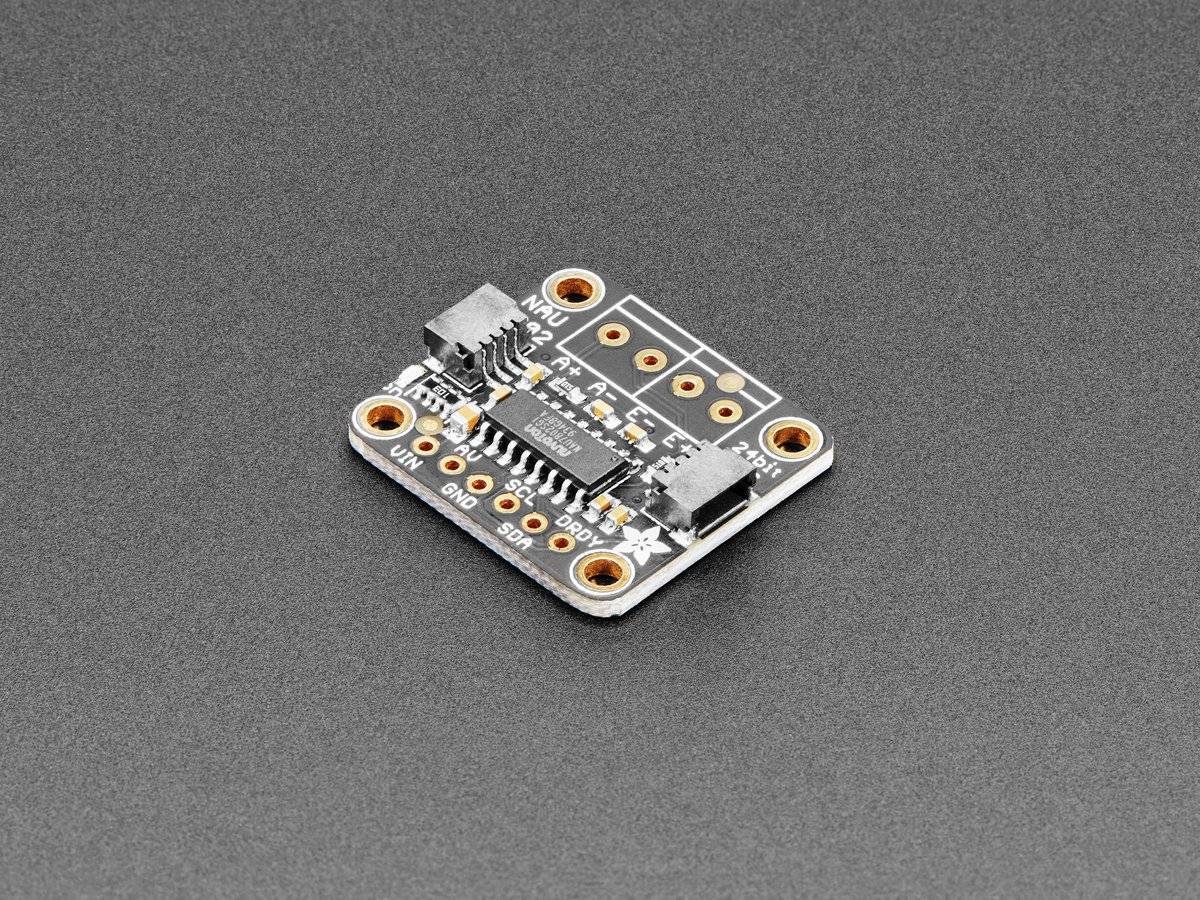

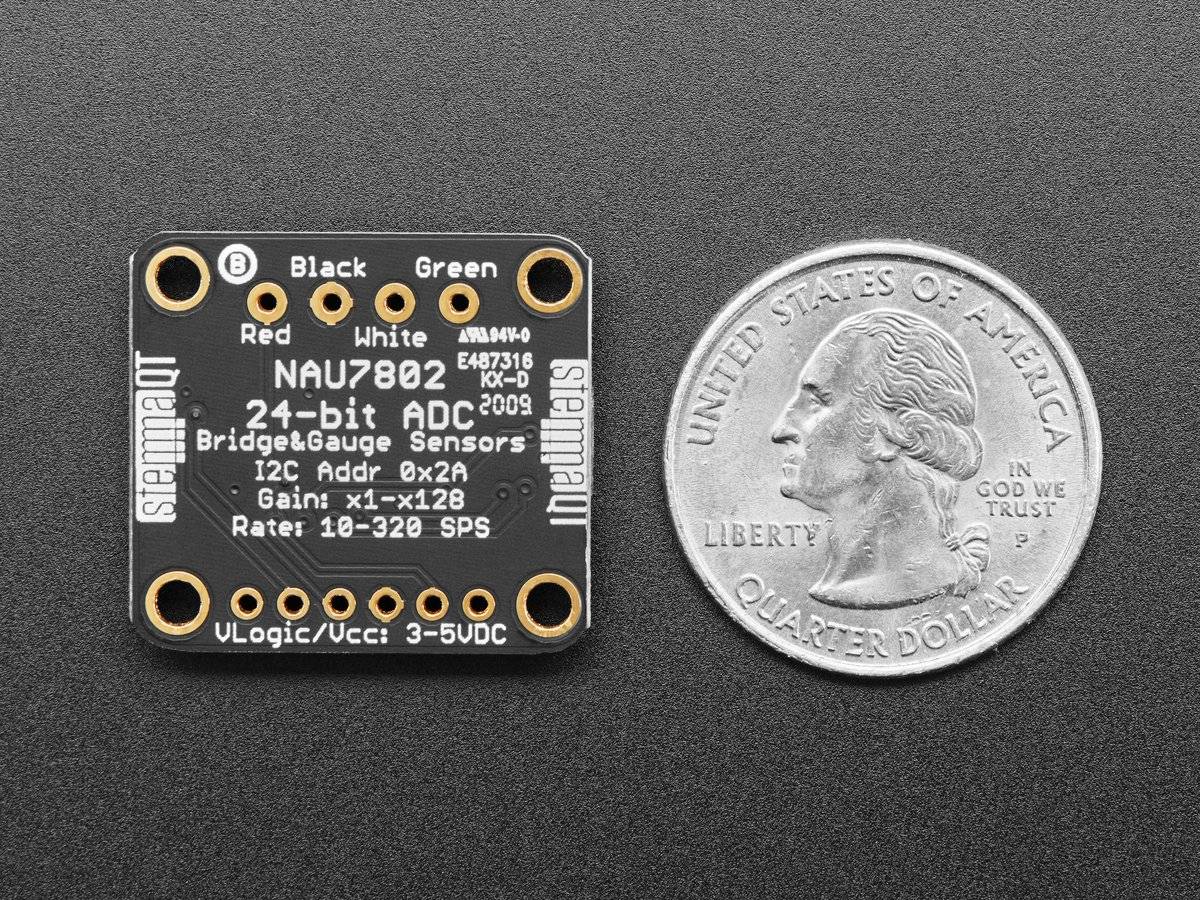

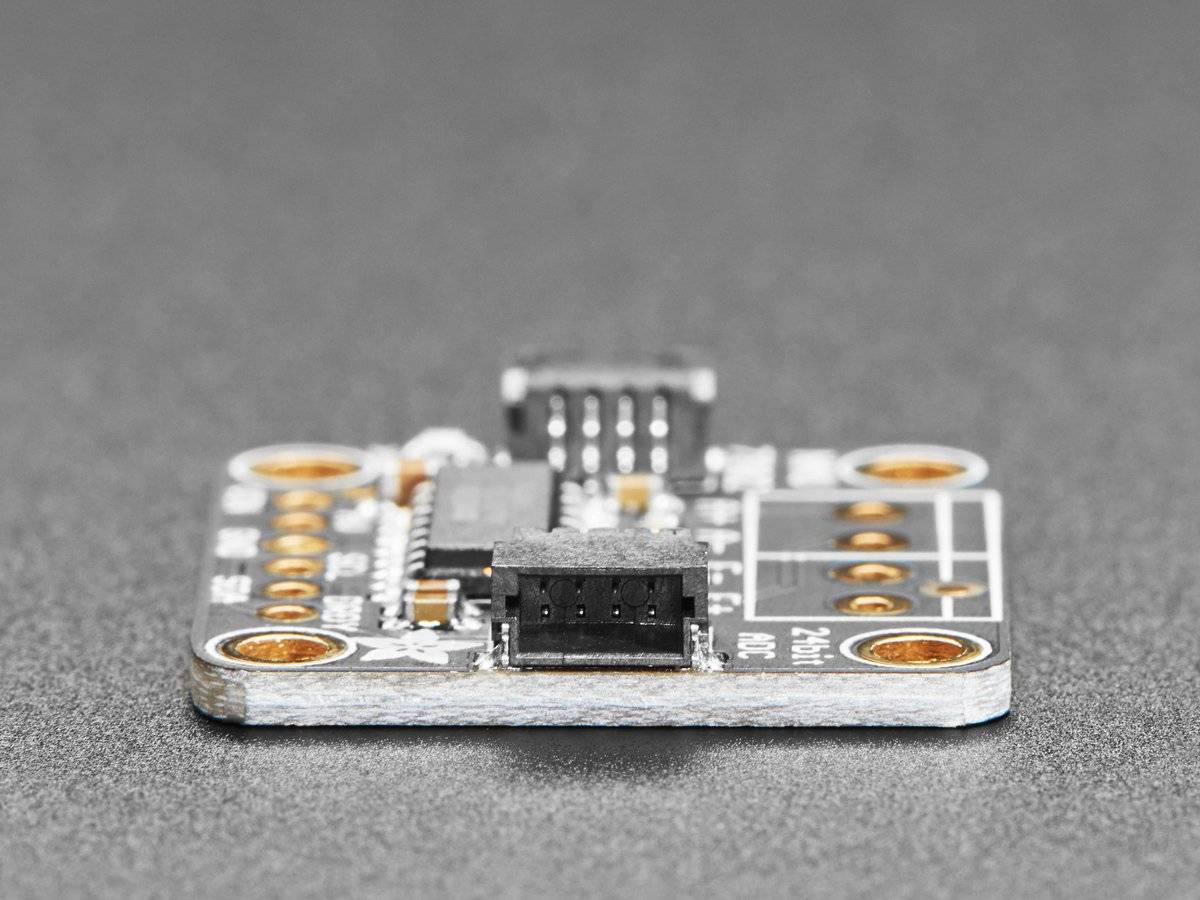

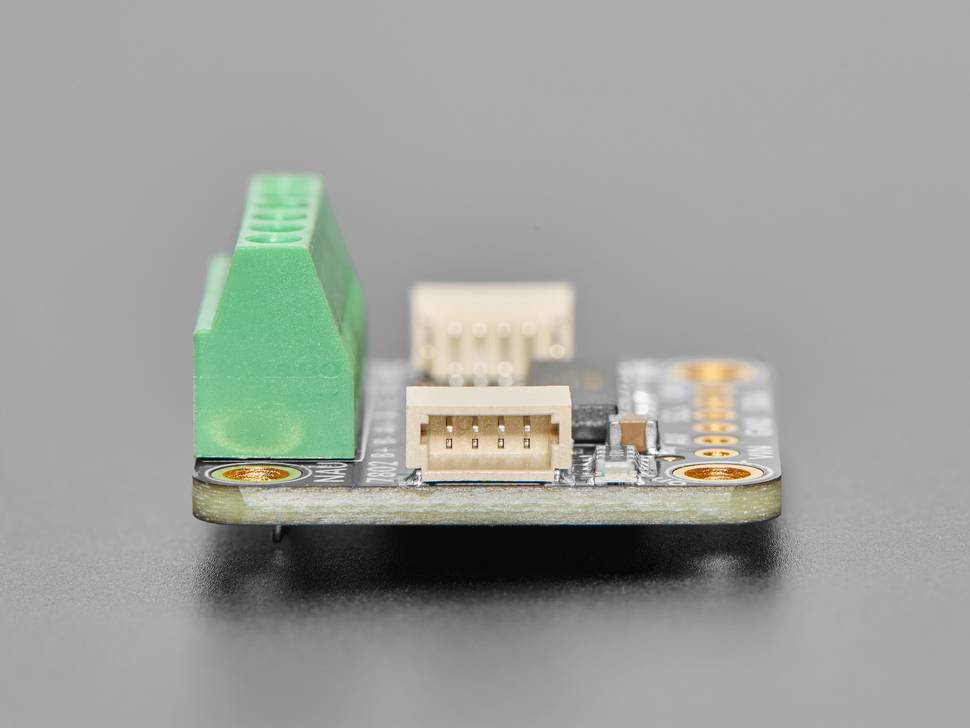

Adafruit NAU7802 24-Bit ADC Compatible with Arduino STEMMA QT Qwiic 4538
9,14 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
2-3 Tage
Verkauf & Versand:
Eckstein Komponente
9,14 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung
Der Adafruit NAU7802 enthält einen superhochauflösenden 24-Bit-Differential-ADC mit zusätzlicher Verstärkungs- und Kalibrierungsschaltung, die ihn perfekt zum Messen von Dehnungsmessstreifen/Wägezellen oder anderen Sensoren mit vier Drähten macht sind in einer Wheatstone-Brückenanordnung verbunden.

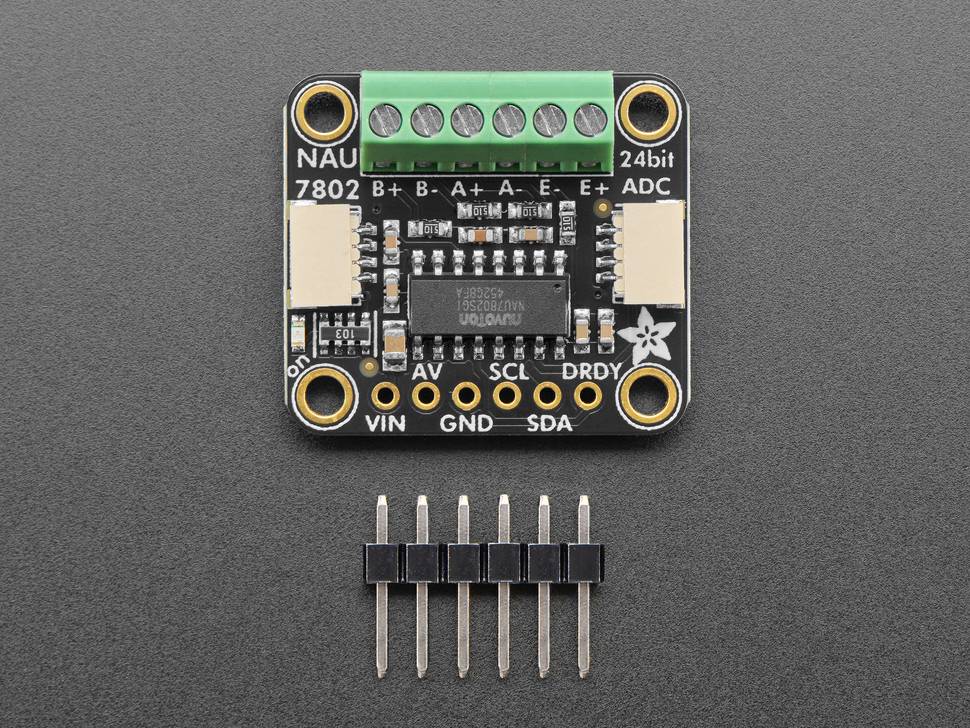

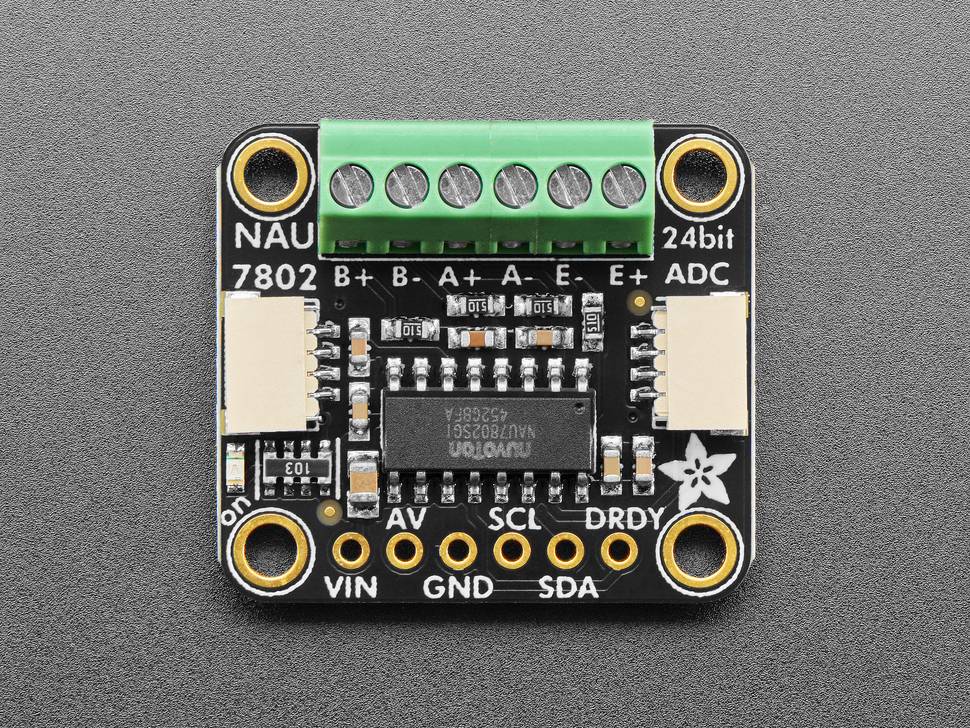

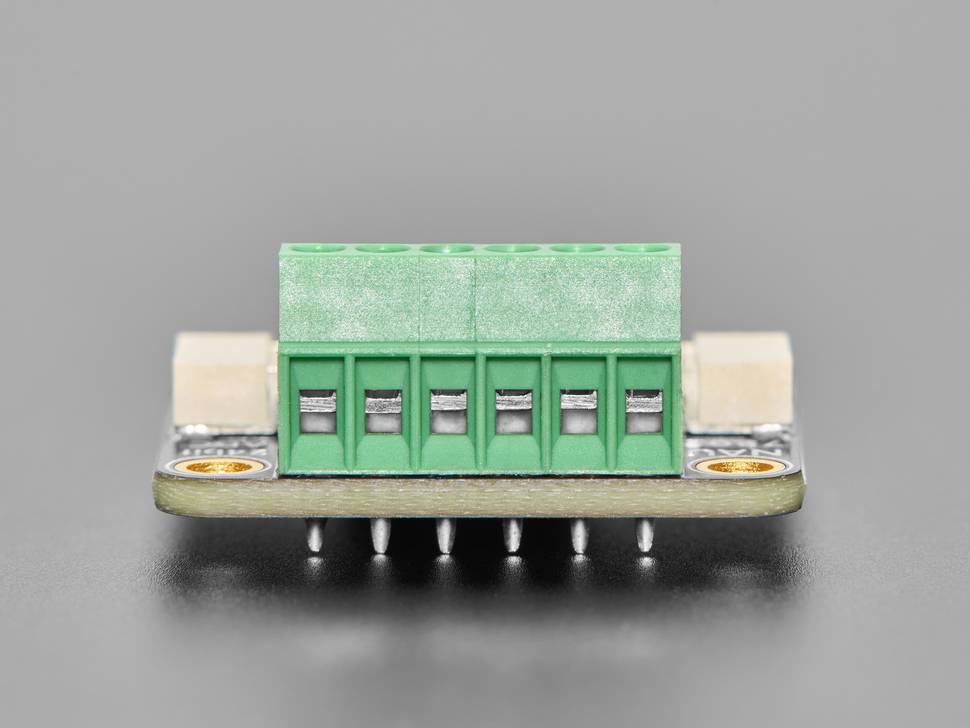

Jeder Breakout wird mit einem NAU7802-ADC-Chip sowie einigen unterstützenden Schaltkreisen und 4 Klemmenblöcken geliefert, die zum Anschließen eines 4-Draht-Sensors verwendet werden können.

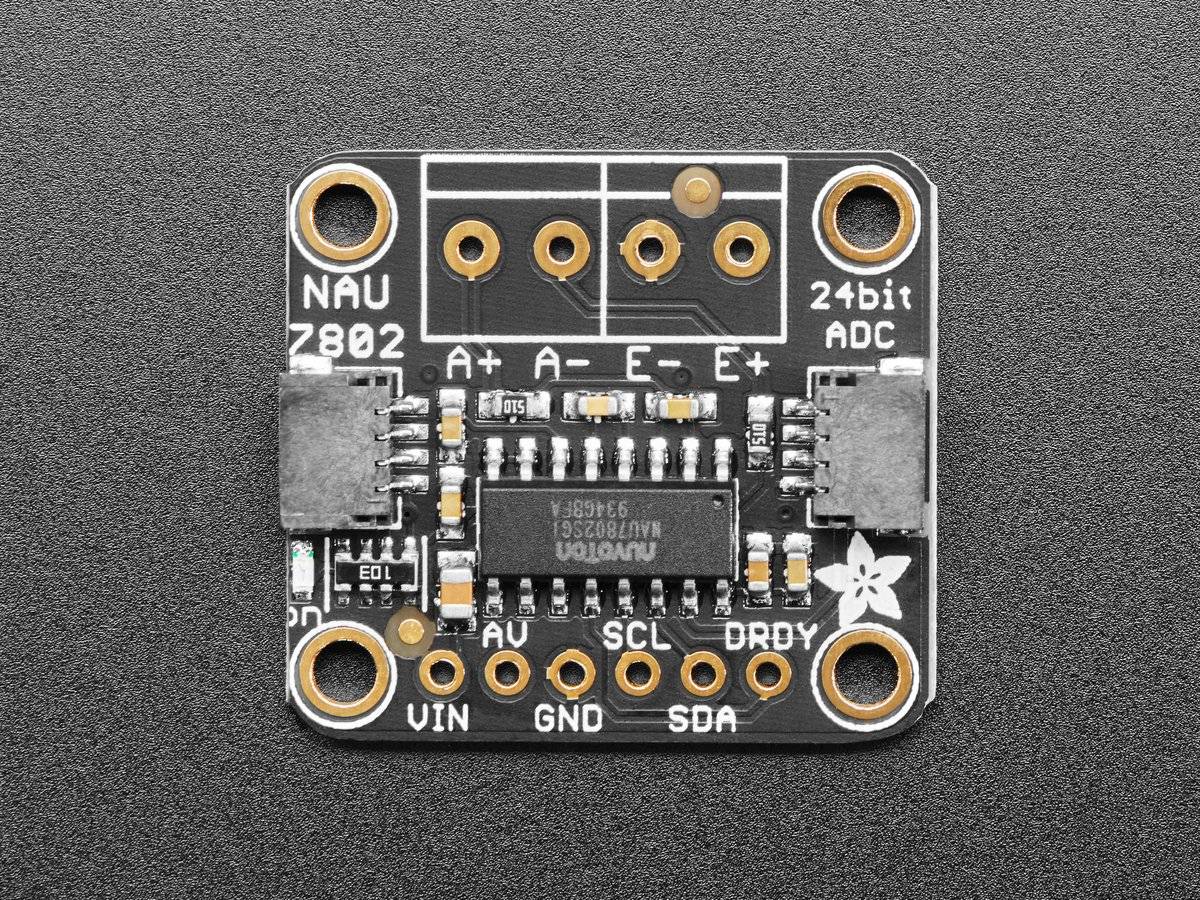

Das E- Pad wird mit Masse verbunden (häufig ein schwarzer Draht), das E+ Pad wird mit einer vom NAU7802 erzeugten Spannung verbunden, die von 2,4 V bis 4,0 V für eine solide positive Referenz konfiguriert werden kann (häufig ein roter Draht).
Dann werden die A- und A+-Pads mit den differentiellen Ausgängen der Brücke verbunden. Beim Anschluss an einen Dehnungsmessstreifen sind dies beispielsweise die weißen und grünen Drähte.
Wenn der Sensor verdreht und gebogen wird, werden die geringfügigen Widerstandsänderungen in winzige Spannungsänderungen umgewandelt, die vom NAU ADC zur Umwandlung in Kraft- oder Massemessungen gelesen werden können. Sie können unsere Arduino-Bibliothek oder die CircuitPython/Python-Bibliothek von CedarGrove verwenden, um den ADC für schnelle Schnittstellen zu konfigurieren und zu lesen. Beachten Sie, dass dieser Sensor eine feste I2C-Adresse hat. Wenn mehrere Sensoren auf einem I2C-Bus gewünscht werden, kann ein Multiplexer verwendet werden.
Dieser eingebettete Inhalt stammt von einer Website (www.youtube.com), die nicht mit der Do-Not-Track-Einstellung (DNT) übereinstimmt, die jetzt in Ihrem Browser aktiviert ist.
Technische Details
- Produktabmessungen: 25,3 mm x 23,0 mm x 4,5 mm
- Produktgewicht: 2,3 gStichwörter
