Produktbeschreibung
Beschreibung

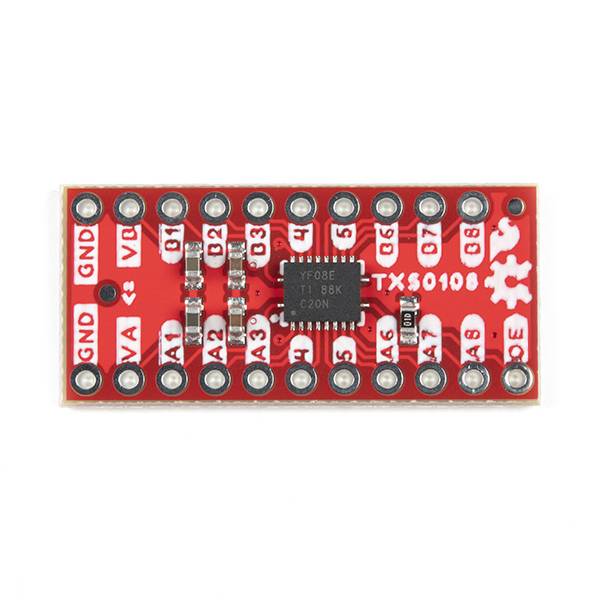

Der SparkFun 8 Channel Level Shifter Breakout verfügt über den bidirektionalen 8-Bit-Logikpegelumsetzer TXS01018E von Texas Instruments. Mit diesem Board können Sie die Logik einfach zwischen Geräten verschieben, die mit unterschiedlichen gängigen Mikrocontrollerspannungen betrieben werden B. 1,8 V, 3,3 V und 5 V. Der TXS0108E kann Daten zwischen Ports mit einer Höchstgeschwindigkeit von 110 Mbit/s (Push/Pull) oder 1,2 Mbit/s (Open Drain) übertragen, sodass Sie ein 3,3-V-SPI-Gerät mit einem 5-V-Mikrocontroller wie dem SparkFun verwenden können RedBoard Plus ohne Einbußen bei der Datenübertragungsgeschwindigkeit.

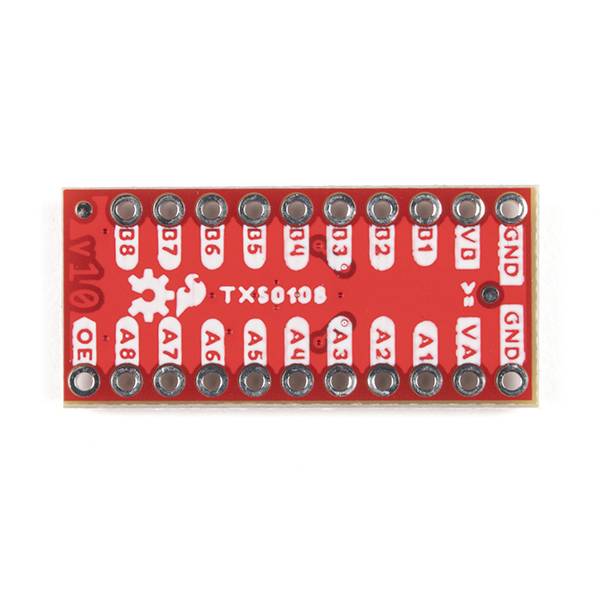

Der TXS0108E akzeptiert einen Versorgungsspannungsbereich zwischen 1,4 V bis 3,6 V an Port A und 1,65 V bis 5,5 V an Port B. Dieser Breakout leitet alle Pins des TXS01018E zu einem Paar von 0,1 Zoll beabstandeten plattierten Durchgangsloch-Stiftleisten für einfachen Zugang mit einigen einfachen Lötarbeiten.
Eigenschaften:
- Bidirektionale Pegelverschiebung
- Open-Drain- und Push-Pull-Anwendungen
- Max. Datenraten: 110 Mbit/s (Push-Pull) / 1,2 Mbit/s (Open-Drain)
- Versorgungsspannungsbereich: Port A: 1,4 V bis 3,6 V / Port B: 1,65 V bis 5,5 V
