Pololu DRV8876 (QFN) Single Brushed DC Motor Driver Carrier 4037
9,77 €
inkl. MwSt.
zzgl.
auf Lager
Lieferzeit:
2-3 Tage
Verkauf & Versand:
Eckstein Komponente
9,77 €
inkl. MwSt.
zzgl.
-
Produktbeschreibung
Beschreibung

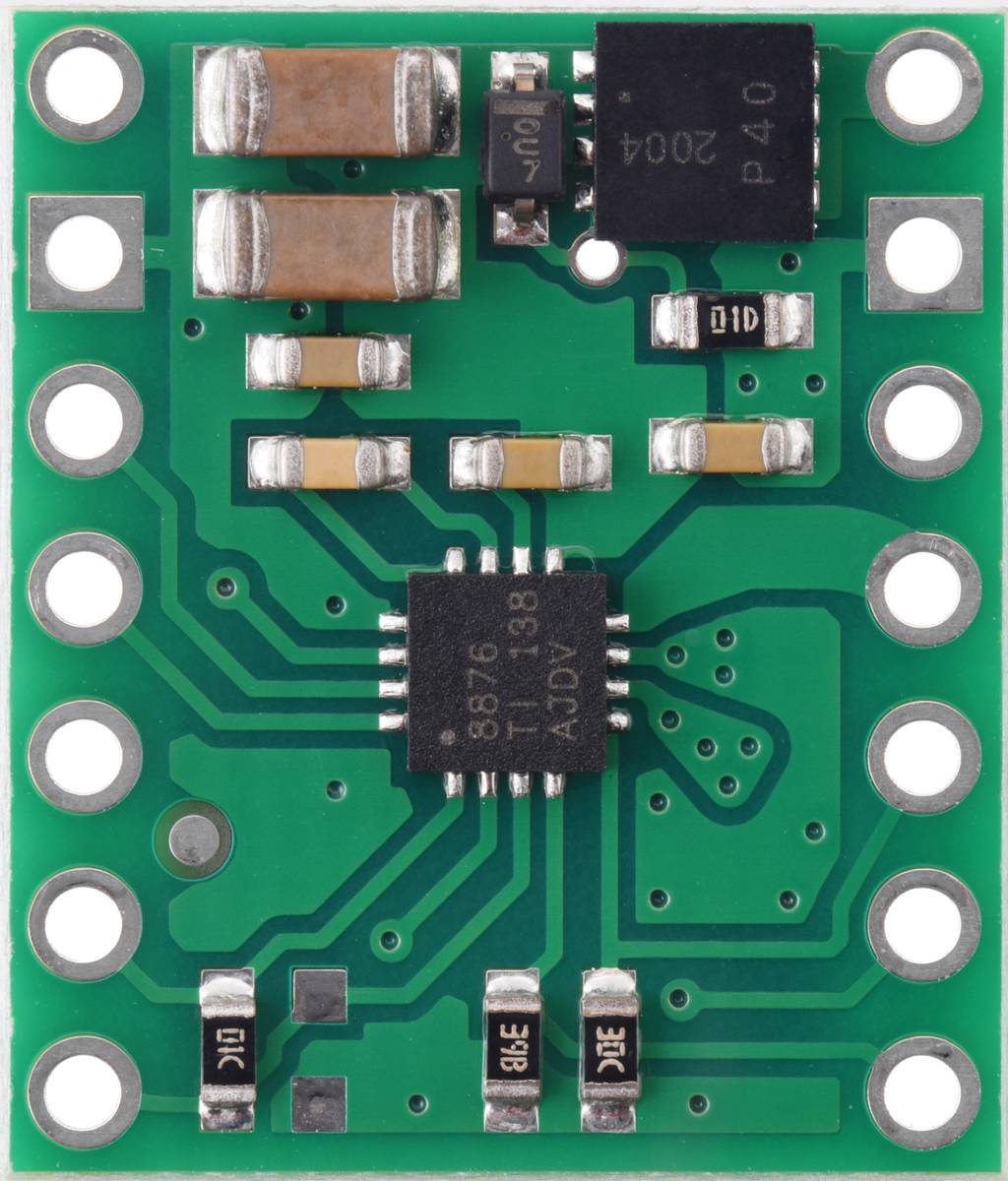

Dieses kompakte Breakout-Board für den DRV8876-Motortreiber von TI bietet einen großen Betriebsspannungsbereich von 4,5 V bis 37 V und kann kontinuierlich 1,1 A (3,5 A Spitze) an eine einzelne bidirektionale Bürste liefern Gleichstrommotor. Der DRV8876 verfügt außerdem über eine integrierte Strommessung und -regelung sowie einen eingebauten Schutz gegen Unterspannung, Überstrom und Übertemperatur. Die Trägerplatine bietet zusätzlichen Schutz gegen Rückspannung.
- Antrieb eines einzelnen bidirektionalen DC-Bürstenmotors oder zweier unidirektionaler DC-Bürstenmotoren
- Motorversorgungsspannung: 4,5 V bis 37 V
- Ausgangsstrom:
- DRV8876 (QFN): 1,1 A kontinuierlich (3,5 A Spitze)
- DRV8876: 1,3 A kontinuierlich (3,5 A Spitze)
- DRV8874: 2,1 A kontinuierlich (6 A Spitze)
- Unterstützt 1,8 V bis 5 V Logikspannung (max. 5,5 V)
- Integrierte Strommessung und einstellbare Wirkstromregelung
- Zwei Optionen für den Stromregelungsmodus: zyklusweise oder feste Ausschaltzeit

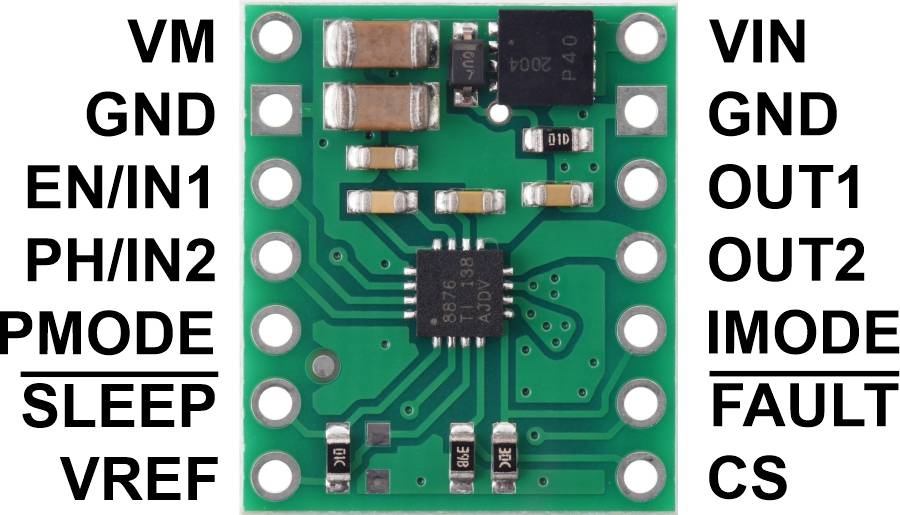

- Drei Eingangssteuerungsmodi:
- Phase/Freigabe (PH/EH)
- PWM (IN/IN)
- Unabhängige Halbbrückensteuerung
- Unterspannungssperre und Schutz vor Überstrom und Übertemperatur
- Trägerplatine fügt Verpolungsschutz hinzu

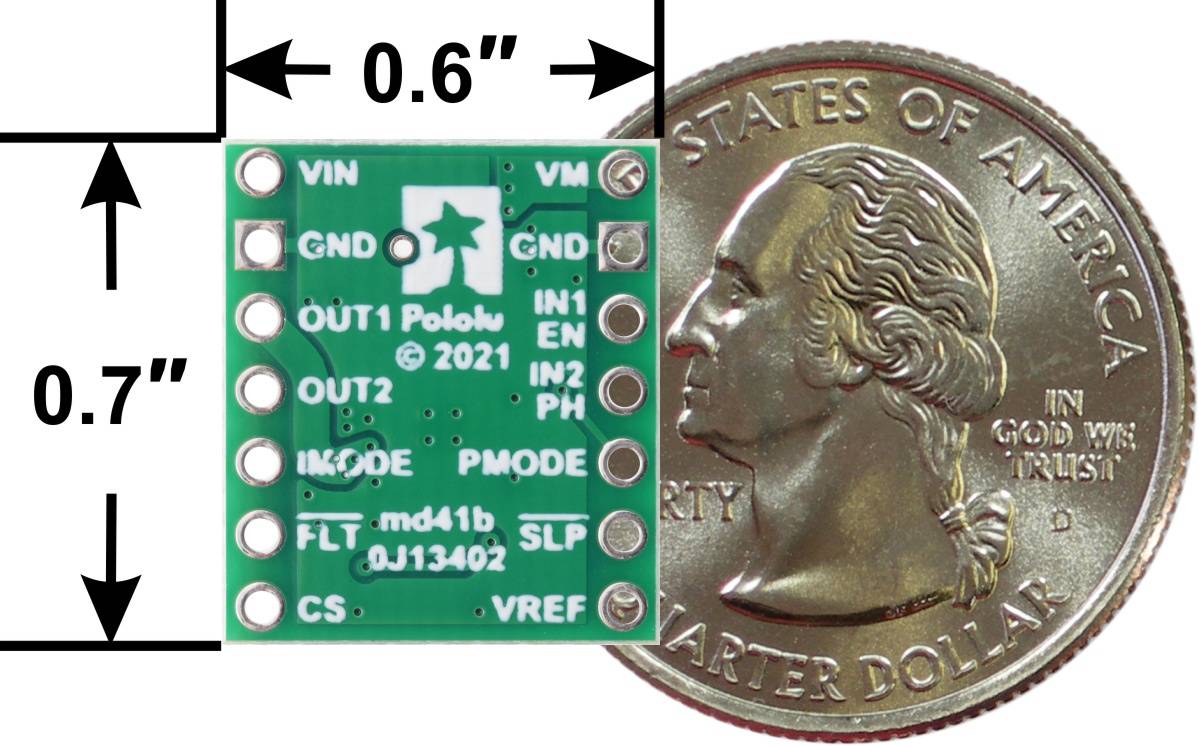

- Größe: 15,2 x 17,8 mm
- Gewicht: 0,8 g (ohne mitgelieferte Hardware.)
Allgemeine Spezifikationen
- Motortreiber: DRV8876
- Motorische Kanäle: 1
- Mindestbetriebsspannung: 4,5 V
- Maximale Betriebsspannung: 37 V
- Dauerausgangsstrom pro Kanal: 1,1 A
- Spitzenausgangsstrom pro Kanal: 3,5 A
- Stromstärke: 2,49 V/A
- Maximale PWM-Frequenz: 100 kHz
- Minimale Logikspannung: 1,8 V
- Maximale Logikspannung: 5,5 V
- Verpolungsschutz?: Ja
- Kopfstifte gelötet?: N
