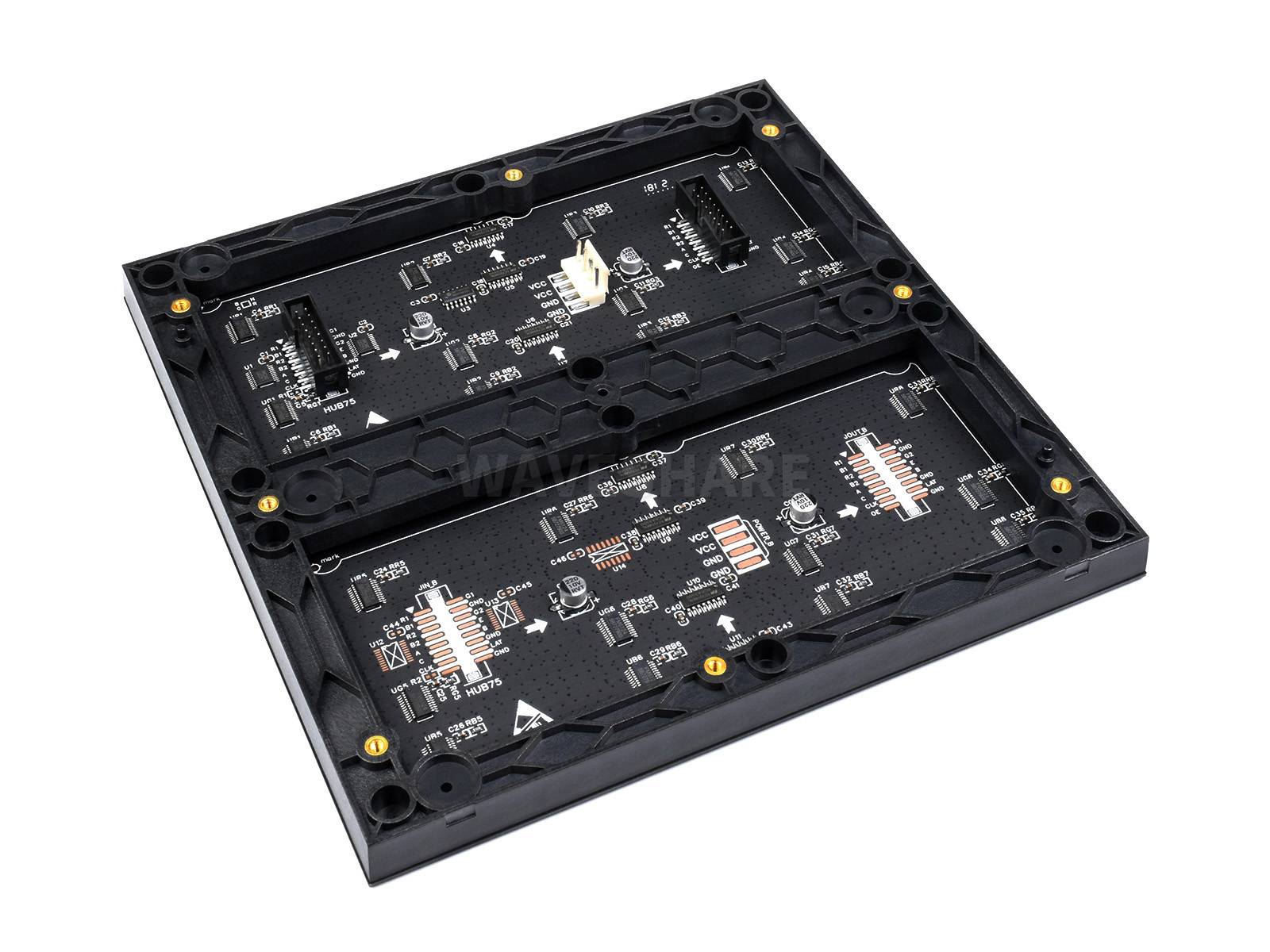

WaveShare RGB Full-Color LED Matrix Panel 64x64 Pixels 3mm Pitch Adjustable Brightness

Beschreibung

RGB-Vollfarb-LED-Matrix-Panel, 3 mm Raster, 64 x 64 Pixel, einstellbare Helligkeit. 4096 einzelne RGB-LEDs, 3 mm Abstand, unterstützt Raspberry Pi und Arduino.

Spezifikationen

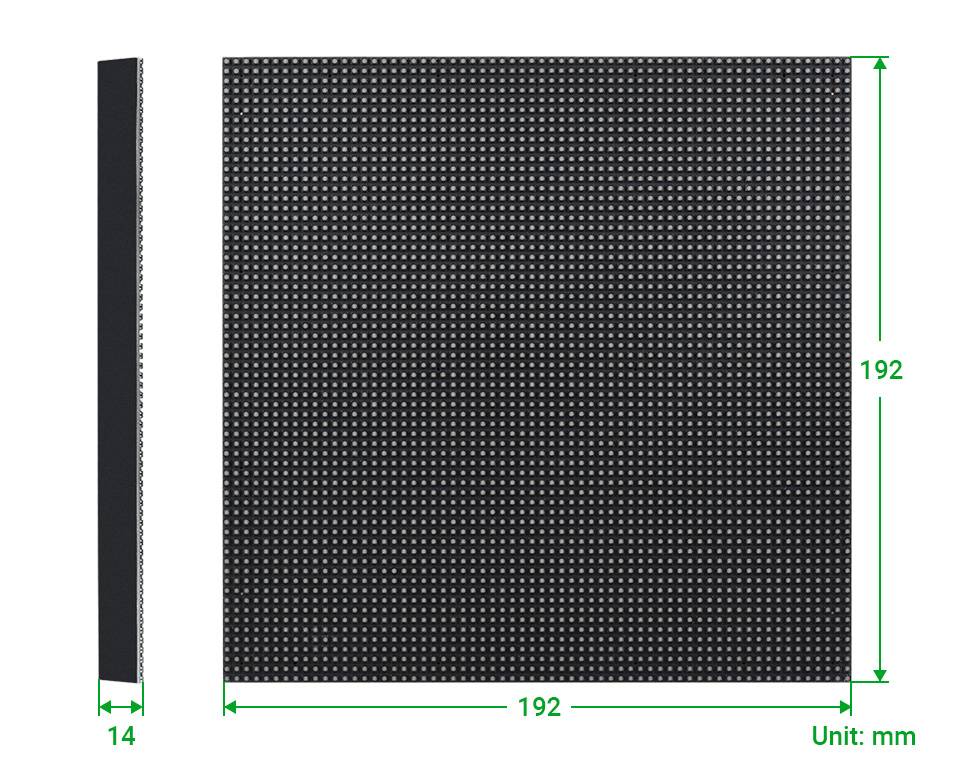

• Abmessungen: 192 mm x 192 mm
• Pixel: 64x64=4096 PUNKTE
• Abstand: 3 mm
• Pixelform: 1R1G1B
• Betrachtungswinkel: ≥160°
• Steuertyp: Synchronisierung
• Fahren: 1/32-Scan
• Kopfzeile: HUB75
• Stromversorgung: 5 V/4 A (VH4-Header-Eingang)
• Leistung: ≤20 W

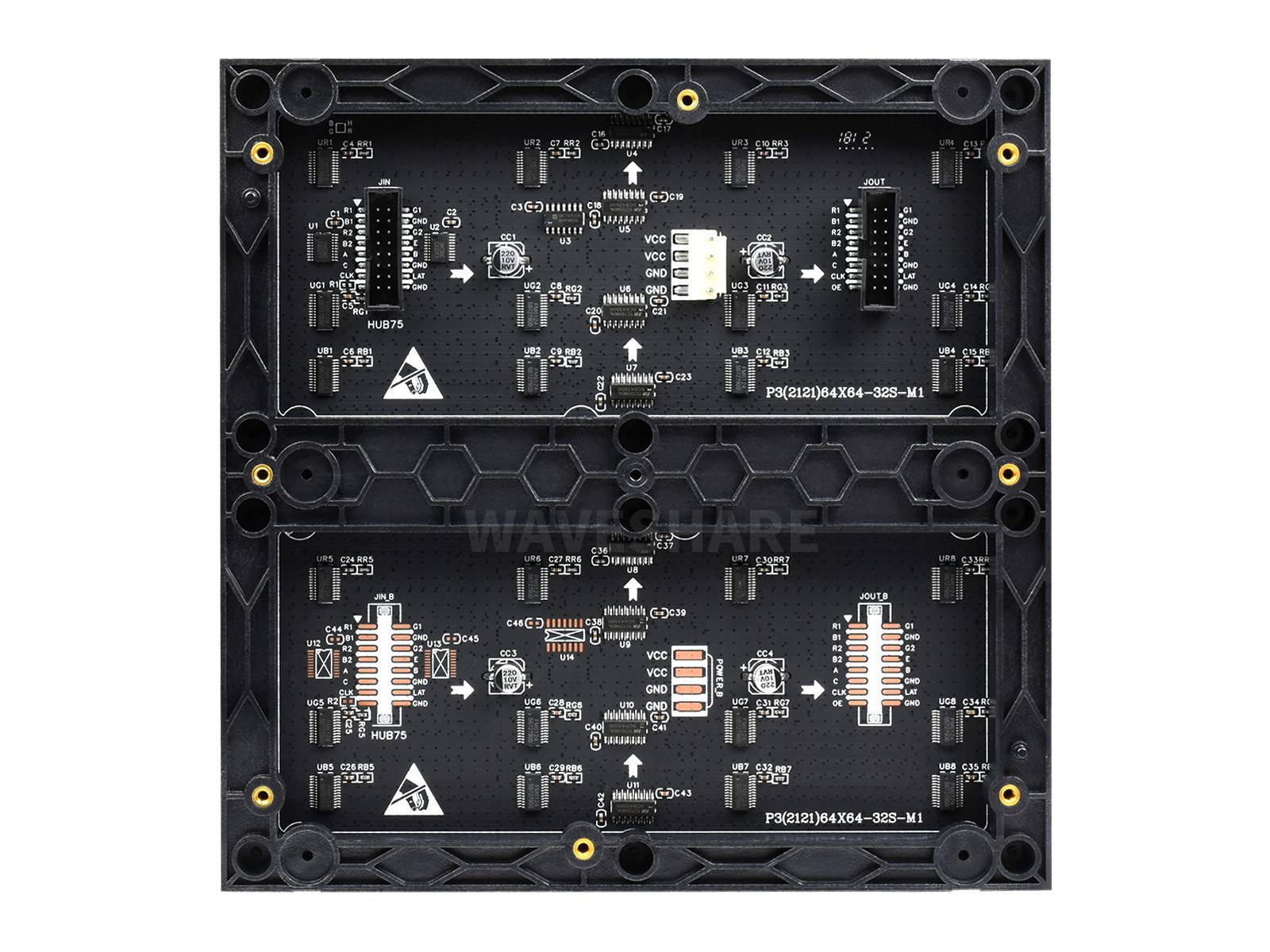

Header-Definition

• +5V: 5V-Stromeingang
• GND: Masse
• R1: R höhere Bitdaten
• R2: R untere Bitdaten
• G1: G höhere Bitdaten
• G2: G niedrigere Bitdaten
• B1: B höhere Bitdaten
• B2: B untere Bitdaten
• A: Eine Zeilenauswahl
• B: Auswahl der B-Linie
• C: C-Zeilenauswahl
• D: D-Zeilenauswahl
• E: E-Linienauswahl
• CLK: Takteingang
• LAT/STB: Verriegelungsstift
• OE: Ausgabe aktivieren

Verkettbares Design

Multi-LED-Matrix-Panels können über den HUB75-Eingangs-/Ausgangs-Header zu einem größeren Panel verkettet werden. Jedes RGB-LED-Matrix-Panel benötigt eine eigenständige Stromversorgung mit 5 V/4 A oder mehr, wenn es zur Anzeige verkettet ist.

WIKI: http://www.waveshare.com/wiki/RGB-Matrix-P3-64x64

Lieferumfang

• RGB-Matrix-P3-64x64 LED-Matrix und Zubehör x1
• Stromversorgungs-Klemmenadapter x1
• 16P-Draht ~30 cm x1

Es wird empfohlen, ein 5V 4A Netzteil zu verwenden
