Produktbeschreibung
Beschreibung

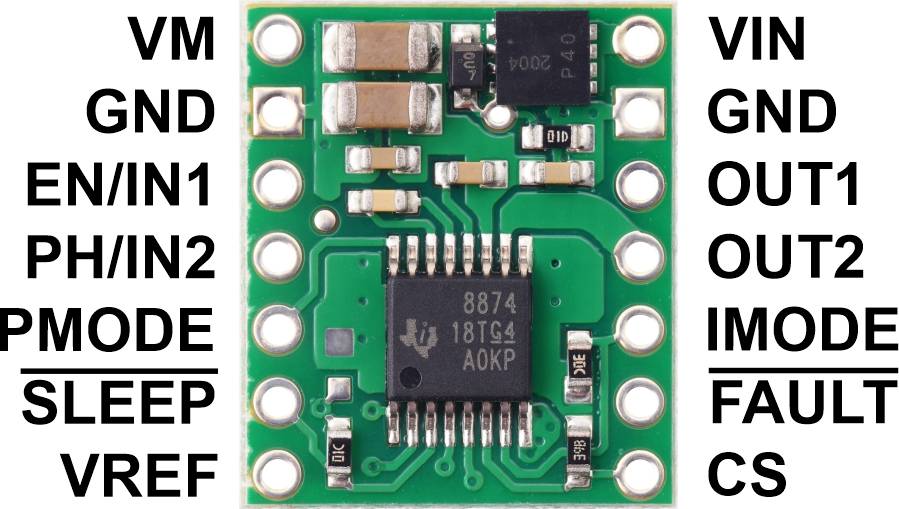

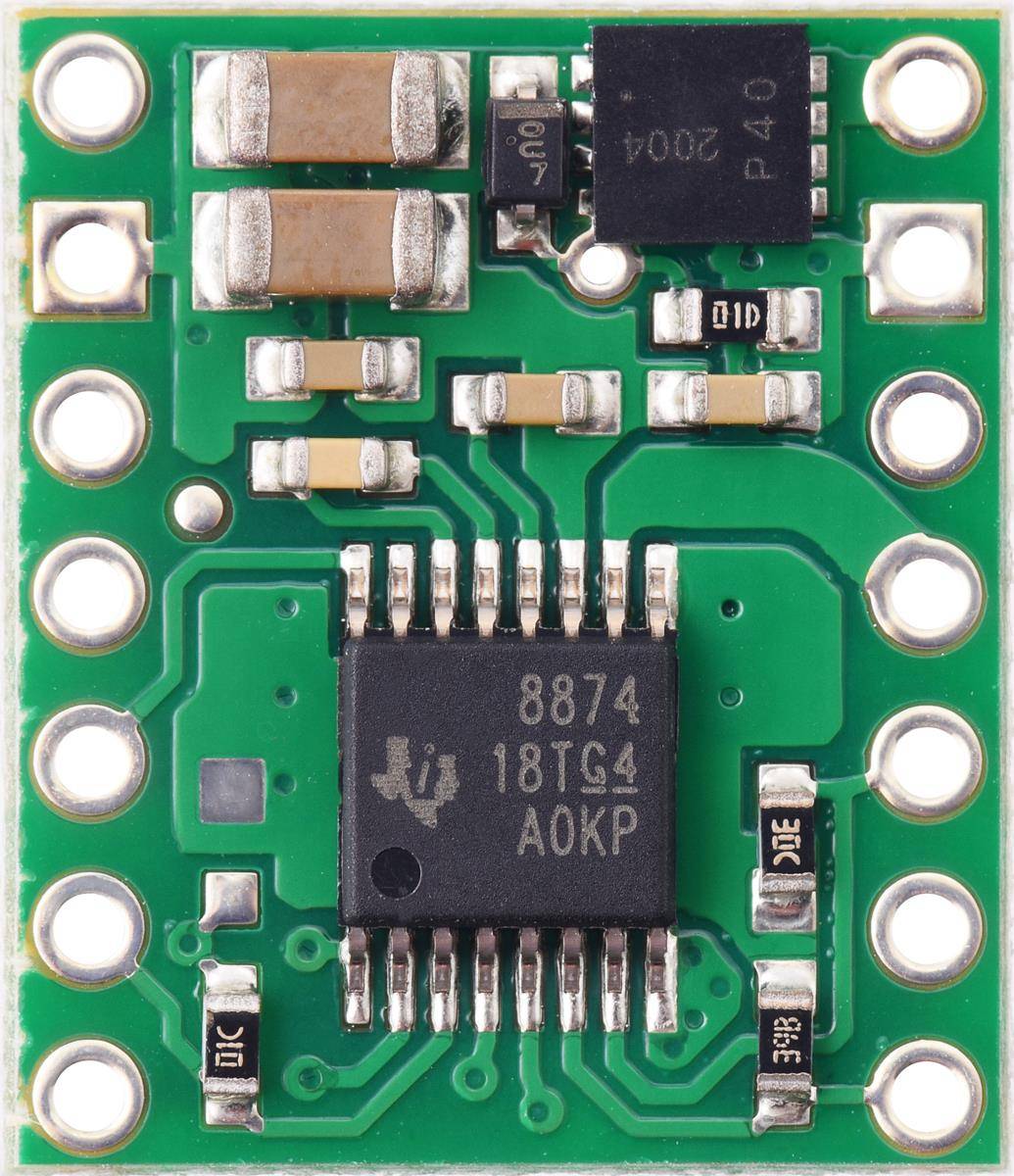

Dieses kompakte Breakout-Board für den Motortreiber DRV8874 von TI bietet einen großen Betriebsspannungsbereich von 4,5 V bis 37 V und kann kontinuierlich 2,1 A (6 A-Spitze) liefern. zu einem einzigen bidirektionalen DC-Bürstenmotor. Der DRV8874 verfügt außerdem über eine integrierte Strommessung und -regelung sowie einen eingebauten Schutz gegen Unterspannung, Überstrom und Übertemperatur. Die Trägerplatine bietet zusätzlichen Schutz gegen Rückspannung.
- Antrieb eines einzelnen bidirektionalen DC-Bürstenmotors oder zweier unidirektionaler DC-Bürstenmotoren
- Motorversorgungsspannung: 4,5 V bis 37 V
- Ausgangsstrom:
- DRV8876 (QFN): 1,1 A kontinuierlich (3,5 A Spitze)
- DRV8876: 1,3 A kontinuierlich (3,5 A Spitze)
- DRV8874: 2,1 A kontinuierlich (6 A Spitze)
- Unterstützt 1,8 V bis 5 V Logikspannung (max. 5,5 V)
- Integrierte Strommessung und einstellbare Wirkstromregelung
- Zwei Optionen für den Stromregelungsmodus: zyklusweise oder feste Ausschaltzeit
- Drei Eingangssteuerungsmodi:
- Phase/Freigabe (PH/EH)
- PWM (IN/IN)
- Unabhängige Halbbrückensteuerung
- Unterspannungssperre und Schutz vor Überstrom und Übertemperatur
- Trägerplatine fügt Verpolungsschutz hinzu

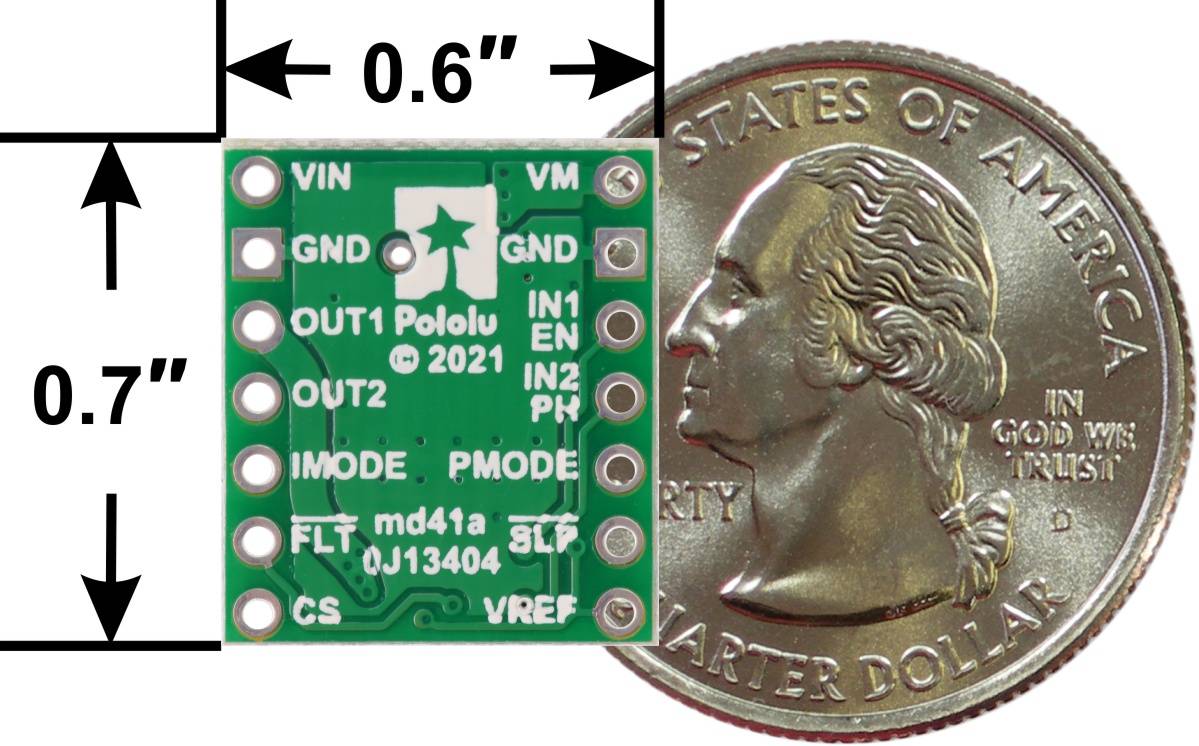

- Größe: 15,2 × 17,8 mm
- Gewicht: 0,9 g (ohne mitgelieferte Hardware.)
Allgemeine Spezifikationen
- Motortreiber: DRV8874
- Motorische Kanäle: 1
- Mindestbetriebsspannung: 4,5 V
- Maximale Betriebsspannung: 37 V
- Dauerausgangsstrom pro Kanal: 2,1 A
- Spitzenausgangsstrom pro Kanal: 6 A
- Strommessung: 1,13 V/A
- Maximale PWM-Frequenz: 100 kHz
- Minimale Logikspannung: 1,8 V
- Maximale Logikspannung: 5,5 V
- Verpolungsschutz?: Ja
- Kopfstifte gelötet?: N
