Produktbeschreibung
Beschreibung

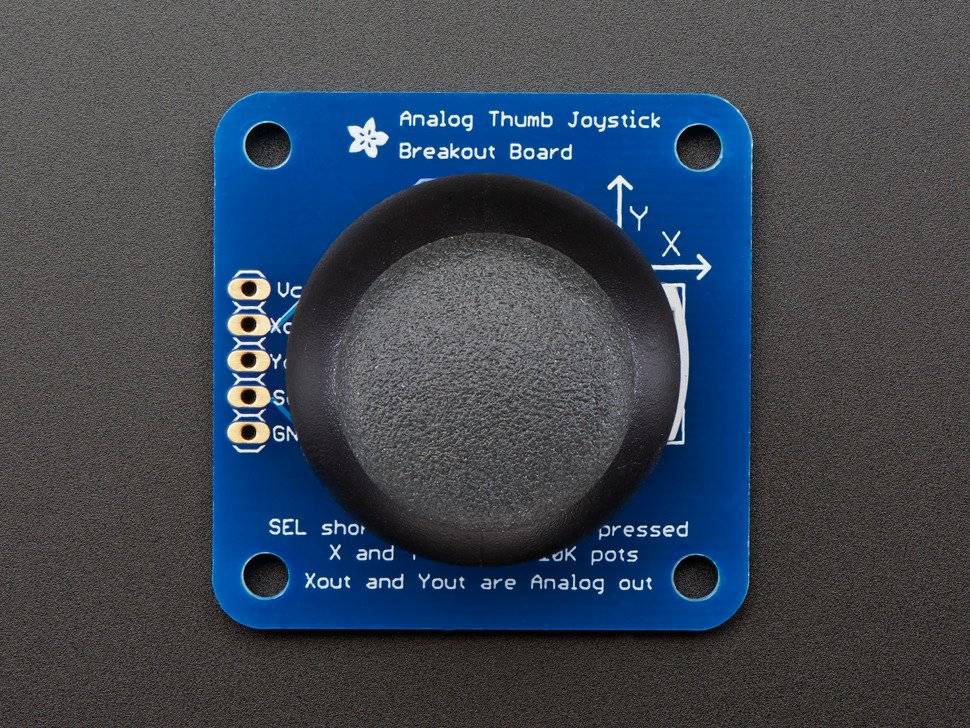

Dieses Mini-Kit macht es einfach, einen PSP/Xbox-ähnlichen Thumb Joystick an Ihrem Projekt anzubringen. Der Daumenstick ist ein analoger Joystick – genauer und empfindlicher als nur „Richtungs“-Joysticks – mit einer Taste zum Auswählen. Da es analog ist, benötigen Sie zwei analoge Lesestifte an Ihrem Mikrocontroller, um X und Y zu bestimmen. Mit einem zusätzlichen digitalen Eingang können Sie den Schalter lesen.

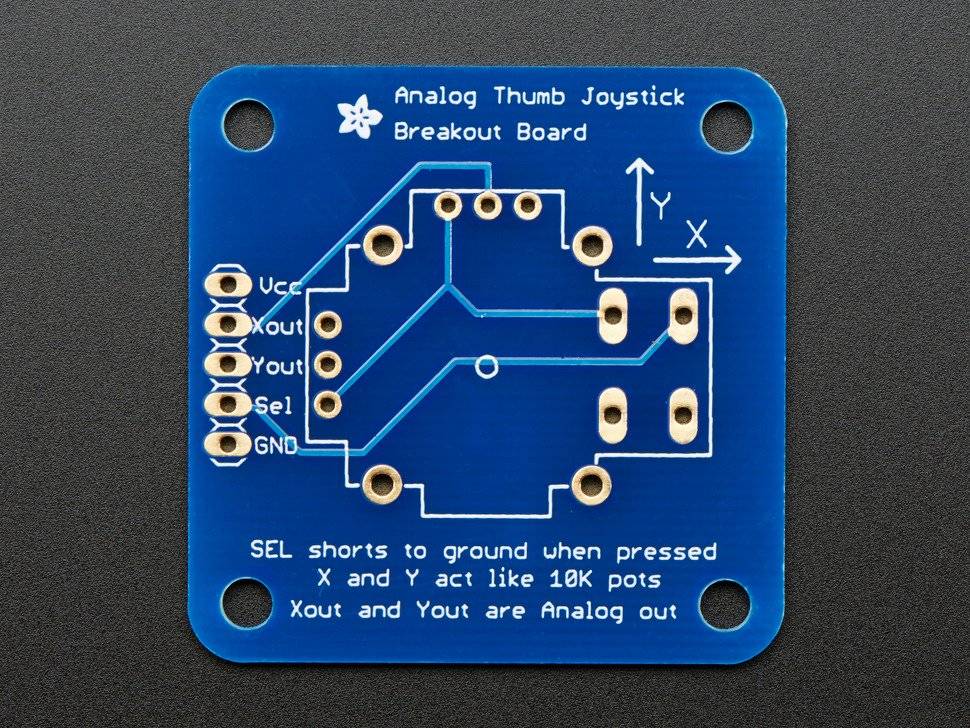

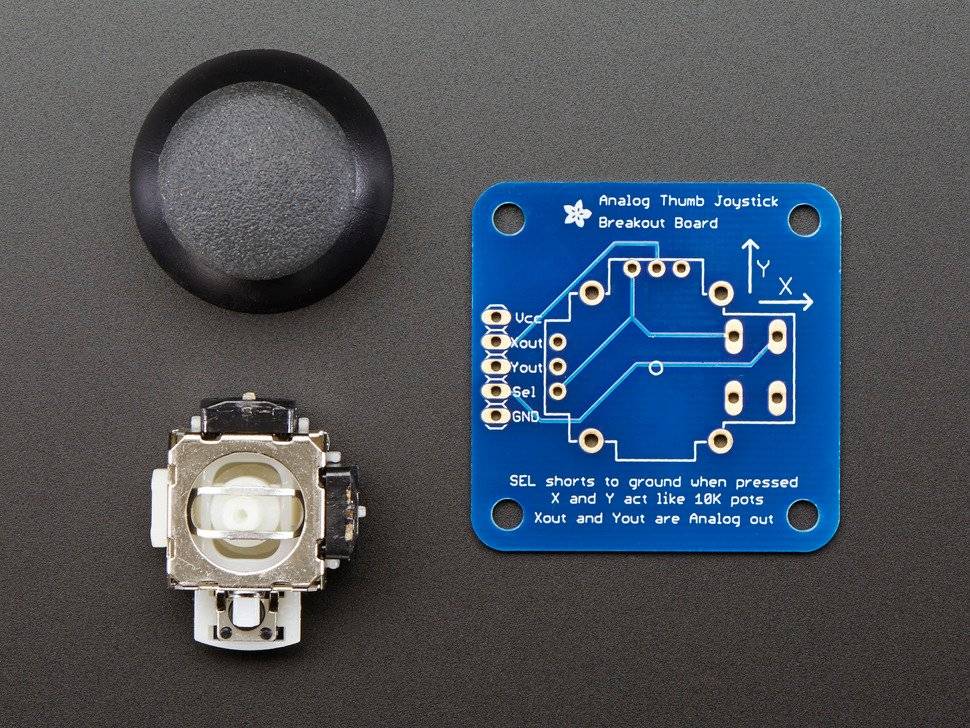

Das Paket besteht aus drei Teilen - dem Joystick selbst, einem weichen Gummihut und einem hübsch gestalteten Breakout-Board. Wir haben den Breakout so entworfen, dass Sie den Joystick einfach an einer Platte befestigen können - jeder andere Breakout, den wir tragen wollten, hatte die Befestigungslöcher, damit sie der Joystickbewegung im Weg waren! Eine 5-polige 0,1-Zoll-Stiftleiste erleichtert den Anschluss entweder in einer Perfboard-/Breadboard-Einstellung oder in freier Verdrahtung. Sie müssen den Joystick mit einem Lötkolben und Lötzinn in die Leiterplatte einlöten, aber es ist sehr einfach und dauert nur a Minute.
Technische Details
- EagleCAD PCB-Dateien auf GitHub
- Fritzing-Objekt in der Adafruit Fritzing-Bibliothek
- Abmessungen: 1,5" breit x 1,5" lang x 1,25" hoch (zusammengebaut)
- Gewicht: 12 Gramm (0,4 Unzen)
- Leistung: Verwendbar mit jeder Spannung bis zu 5 V, 2 analoge Ausgänge. 1 Milliampere ziehen bei Verwendung mit 5 V
