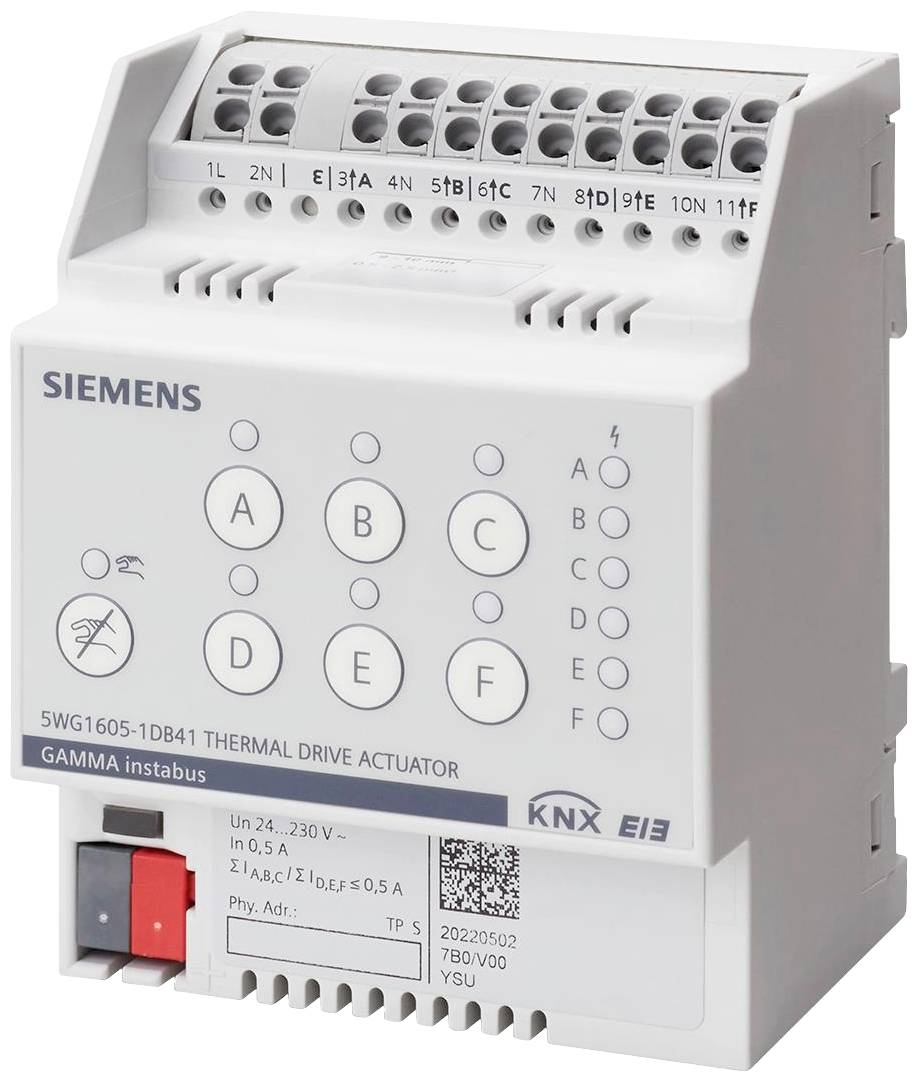

Abbildung ähnlich
Beschreibung
- Zur Ansteuerung von elektrothermischen Stellantrieben für AC 24...230 V in Heiz-/Kühlanlagen über 6 geräuschlose Halbleiterausgänge
- Elektronischer Schutz der Ausgänge gegen Kurzschluss und Überlast
- Bemessungsstrom: 0,5 A pro Kanal und Gruppe von 3 Ausgängen
- Max. Einschaltstrom (2 Sek.): 3,5 A pro Kanal und Gruppe von 3 Ausgängen
- Max. Einschaltstrom (2 Min.): 0,9 A pro Kanal und Gruppe von 3 Ausgängen
- Direktbetrieb pro Kanal für das Öffnen und Schließen des Ventils und Aktivierung des Direktbetriebs
- Rote LED pro Kanal zur Anzeige Ventil geöffnet bzw. geschlossen und Status der Stellgröße
- Rote Fehler-LED pro Kanal zur Anzeige Überlast/Kurzschluss und Netzspannungsausfall
- Wartungsfreie Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5 bis 2,5 mm²
- 2 Klemmen pro Kanal zum Anschluss der elektrothermischen Stellantriebe
- 2 Klemmen am Gerät zum Einspeisen der Ventilspannung AC 24?230 V
- Betrieb der Elektronik über Busspannung,
- Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß
- Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
- Schutzart: IP 20
- Max. Breite 4 TE
