Beschreibung
Zum Schalten von einem Magnetartikel oder Licht-Hauptsignal wie Weiche und Formsignal mit Doppelspulenantrieb, Entkuppler oder 2-begriffiges Licht-Hauptsignal mit Überblendung. Zusätzlicher Ausgang für einen weiteren Verbraucher schaltbar wahlweise über eine eigene Adresse oder gemeinsam mit dem Magnetartikel oder dem Licht-Hauptsignal. Ansteuerung über Weichenstellbefehle im DCC- oder Motorola-Format mit automatischer Formaterkennung. Programmierung mit einer DCC-Zentrale über DCC-Konfigurationsvariablen (CVs) oder Programmiertaster (nur Adresse).
Eigenschaften
Zwei Ausgänge für den Anschluss eines Magnetartikels oder Licht-Hautsignals. Maximaler Strom pro Ausgang: 1.500 mA (bis 2 s) | 800 mA (Dauer)
Ein Ausgang für einen beliebigen Verbraucher (z.B. Weichenlaterne). Maximaler Strom: 300 mA
Mit Schrumpfschlauch elektrisch isoliert
Mit angelöteten Kabeln für die Anschlüsse an das Gleis, die Weiche oder das Hauptsignal, den zusätzlichen Verbraucher und den Programmiertaster
Datenformate: Motorola-I und –II, DCC (DCC/14, DCC/28, DCC/128, DCC/SDF entsprechend NMRA-und RCN-Standard)
Anzahl Adressen: DCC-Format: 1 - 2040 | Motorola-Format: 1 - 1020
Lieferumfang

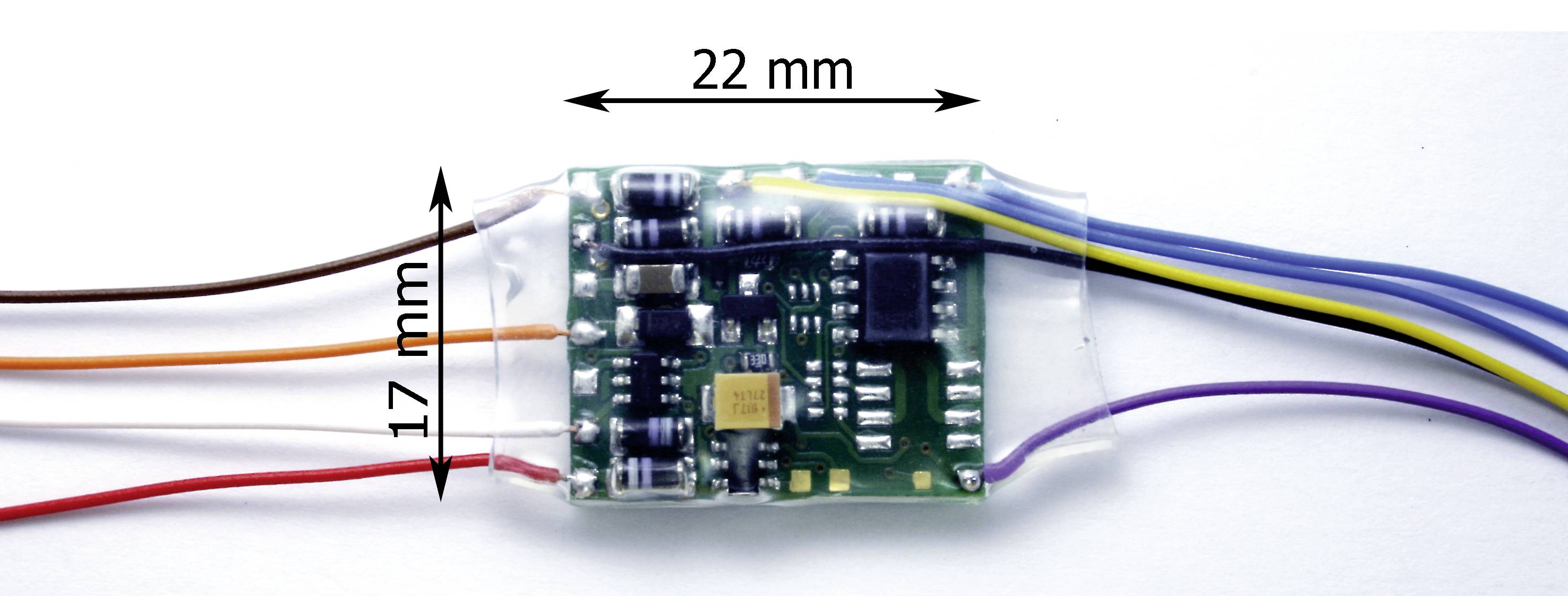

- Weichendecoder WD-31
- Doppelseitiges Klebepad (ca. 30 x 15 mm)
- Anleitung
Stichwörter
TAMS Elektronik, 43-02316-01, WD-31, A0-61
