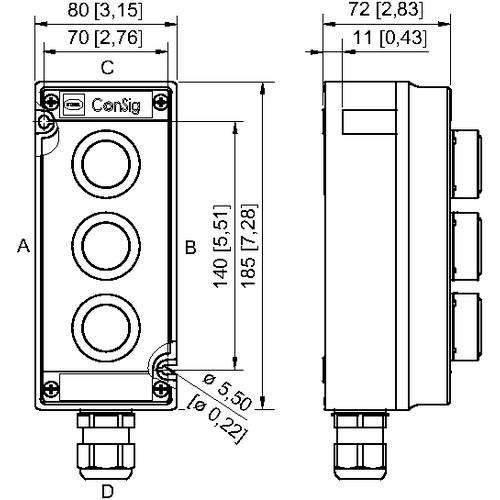

Stahl Befehlsgerätesystem 130908

Beschreibung

Befehlsgerätesystem, Reihe ConSig 8040, explosionsgeschützt, Typ: 8040/1380X-01L13SA02-01L08SA01-01L15SA02, Bemessungsbetriebsspannung AC: 550 V, Bemessungsbetriebsstrom: 10 A, Gehäusematerial: Polyesterharz, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T6 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur min.: -60 °C, Umgebungstemperatur max.: +60 °C, Schutzart (IP): IP66, Einbauplatz oben: Drucktaster, grün - "
I"
, Einbauelement oben: Kontaktelement, Schaltabwicklung oben: Schließer, Einbauplatz mitte: Drucktaster, rot - "
0"
, Einbauelement mitte: Kontaktelement, Schaltabwicklung mitte: Öffner, Einbauplatz unten: Drucktaster, grün - "
II"
, Einbauelement unten: Kontaktelement, Schaltabwicklung unten: Schließer, Leitungseinführung unten: 1 x M25 Ø 7 ... 17 mm, Flansche und Platten: ohne Flansche, ohne Platten, Für weitere Info siehe: r-stahl.com Webcode 8040B

Eigenschaften

• hersteller: Stahl
• bezeichnung: Befehlsgerätesystem
• typ: 130908
• anzahl der befehlsstellen: 3
• anzahl der drucktaster: 3
• geeignet für not-aus: nein
• bemessungssteuerspeisespannung us bei ac 50 hz: 0..500 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0..500 V
• bemessungssteuerspeisespannung us bei dc: 0..110 V
• farbe des gehäuseoberteils: grau
• werkstoff des gehäuses: Kunststoff
• anzahl der kontakte als schließer: 1
• anzahl der kontakte als Öffner: 1
• schutzart (ip): IP66
• schutzart (nema): 4X

Stichwörter

Stahl, Not-Aus Schalter
