Produktbeschreibung

Überblick

Waagrechtspanner Nr.6830NI Gr.3 waagrechter Fuß AMF

Beschreibung

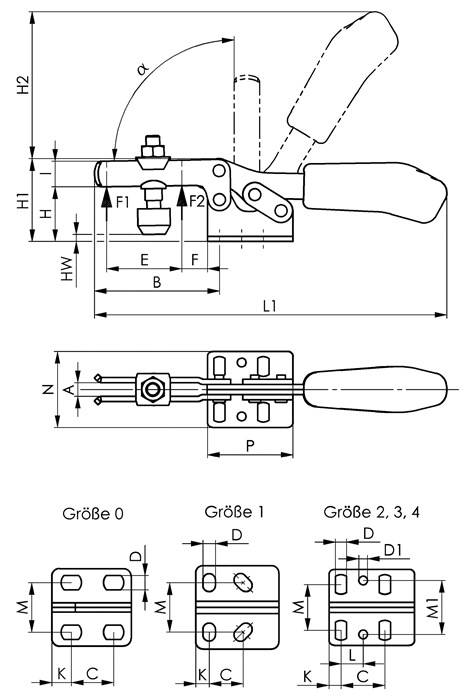

VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignetWeitere technische Eigenschaften:· A: 8mm· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: -2mm· L1: 206mm· HW max.: 9mm· H1: 48,5mm· F1: 1,8kN· H2: 86mm· L: 13mm· M1: 31,6· a*: 90°· Material: Edelstahl· Bauart: waagrechter Fuß· I: 15mm· F2: 2,5kN· F: 14mm· B: 73mm· P: 50mm· K: 7mm· E: 36mm· M: 22-31,8mm· H: 32mm· N: 44,5mm· D1: 5,1mm
