Überblick
Kompakt und praktisch: Diese Stecker haben ein kompaktes Design, das die Installation und den Anschluss von Solarmodulen erleichtert. Wasserdicht und staubgeschützt: Die Verteiler sind nach IP67 zertifiziert und somit feuchtigkeits- und staubgeschützt. Einfache Installation: Die Solarstecker Verteiler lassen sich schnell und einfach anschließen und trennen, ohne dass Spezialwerkzeug erforderlich ist. Hohe Nennleistung: Mit einer Nennspannung von 1500 V und einem Nennstrom von 35A sind sie in der Lage, die von den Solarmodulen erzeugte Energie effizient zu verarbeiten und zu übertragen. Sicherheit: Die Verteiler entsprechen der Norm für Feuerbeständigkeit (IEC 60332-1-2) und Säure- und Alkalibeständigkeit (EN 60811-2-1).
Beschreibung
Stecker:

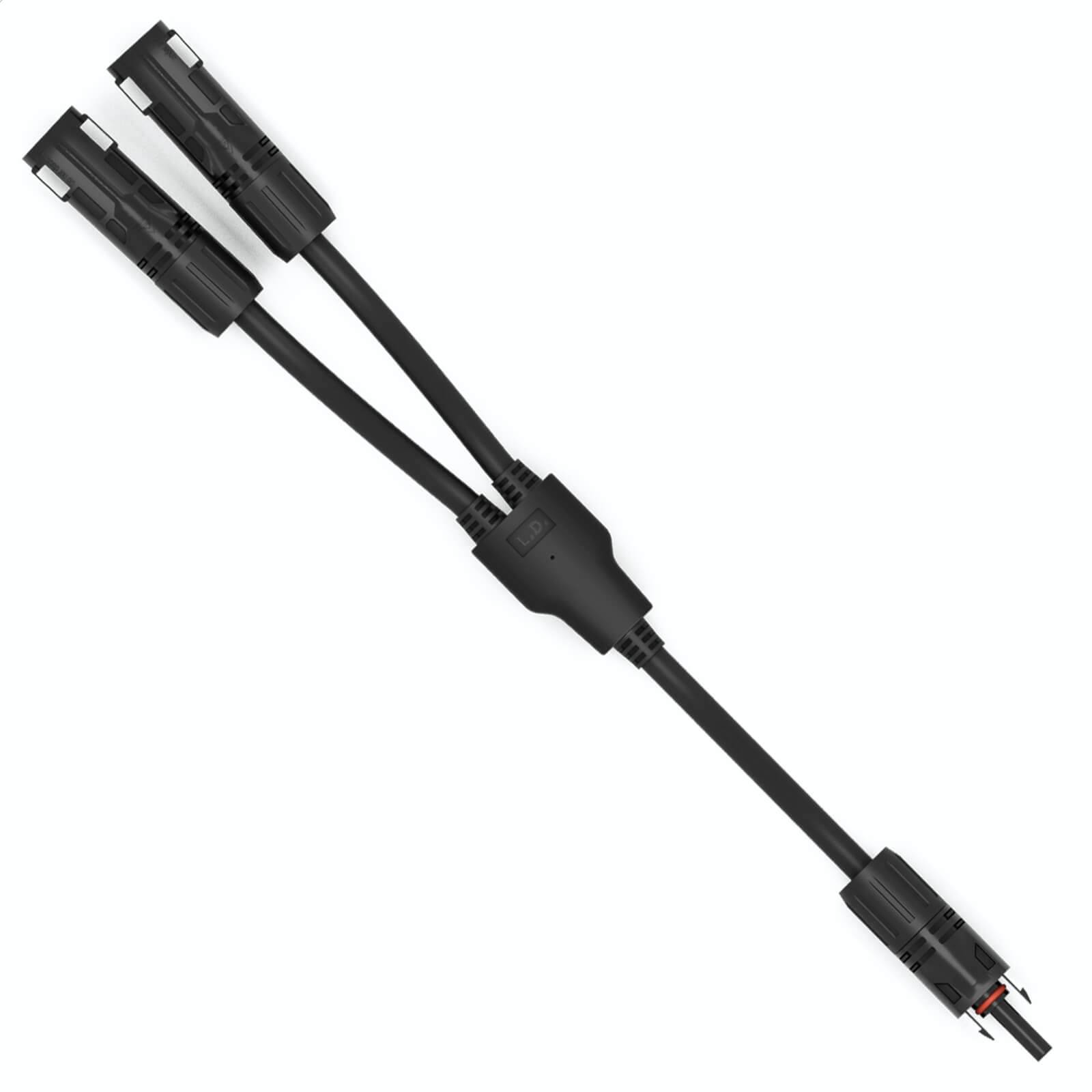

2-Fach Verteiler Y Typ Stecker / Buchse für Solarpanel:

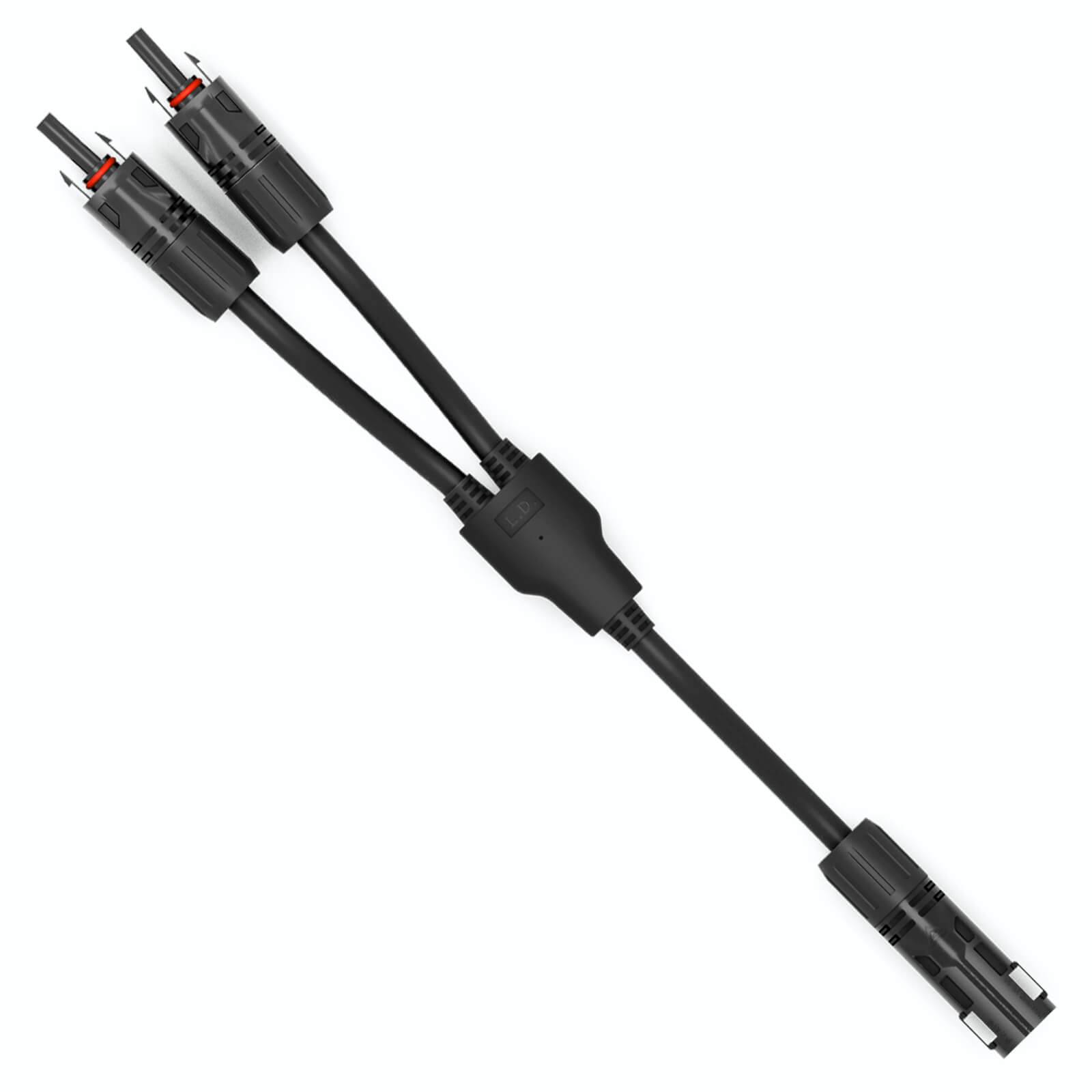

Buchse zu Stecker (F / M / M) und Stecker zu Buchse (M / F / F)
Isoliermaterial: PPO
Kontaktmaterial: Kupfer, verzinnt
Spannung: 1500V
Nennstrom: 35A
Temperaturbereich: -40 ° C bis + 80 ° C
Schutzart: IP67
Kontaktenwiderstand: 0,5 mΩ
Brandschutzklasse: UL94-VO
Pin Ø 4mm
Farbe: Schwarz
Kabel:
Außen Ø: 5.60 mm (±0.2 mm)
Kabelquerschnitt: 4mm2
CU Gewicht kg/100m: 3.09 kg
Leiter Werkstoff: Kupfer, verzinnt
Kabeltyp: H1Z2Z2-K
Länge: 35 cm
Leiterklasse: Klasse 5
Aderisolationswerkstoff: XLPE
Außenmantelwerkstoff: XLPE
Mantelfarbe: schwarz
Nennspannung U [V]: DC 1500V
Nennspannung Uo min/max [V]: AC 600V/1000V
Max. Zulässige Betriebsspannung [V]: DC 1800V
Prüfspannung [V]: AC 6,5kV 50Hz (5min)
Min. Isolationswiderstand AT 20°C: 579 MΩ-km
Min. Isolationswiderstand AT 90°C: 0.579 MΩ-km
Max. Leitewidersand bei 20°C: 5.09 MΩ/km
Biegeradius [xØ]: 6 x Ø
Betriebstemp. fest min/max [C]: -40 °C bis +90°C
Temperatur am Leiter : max. 120 °C
Kurzschlusstemperatur: 250 °C 5s
Umgebungstemperatur: 60 °C
Hinweise

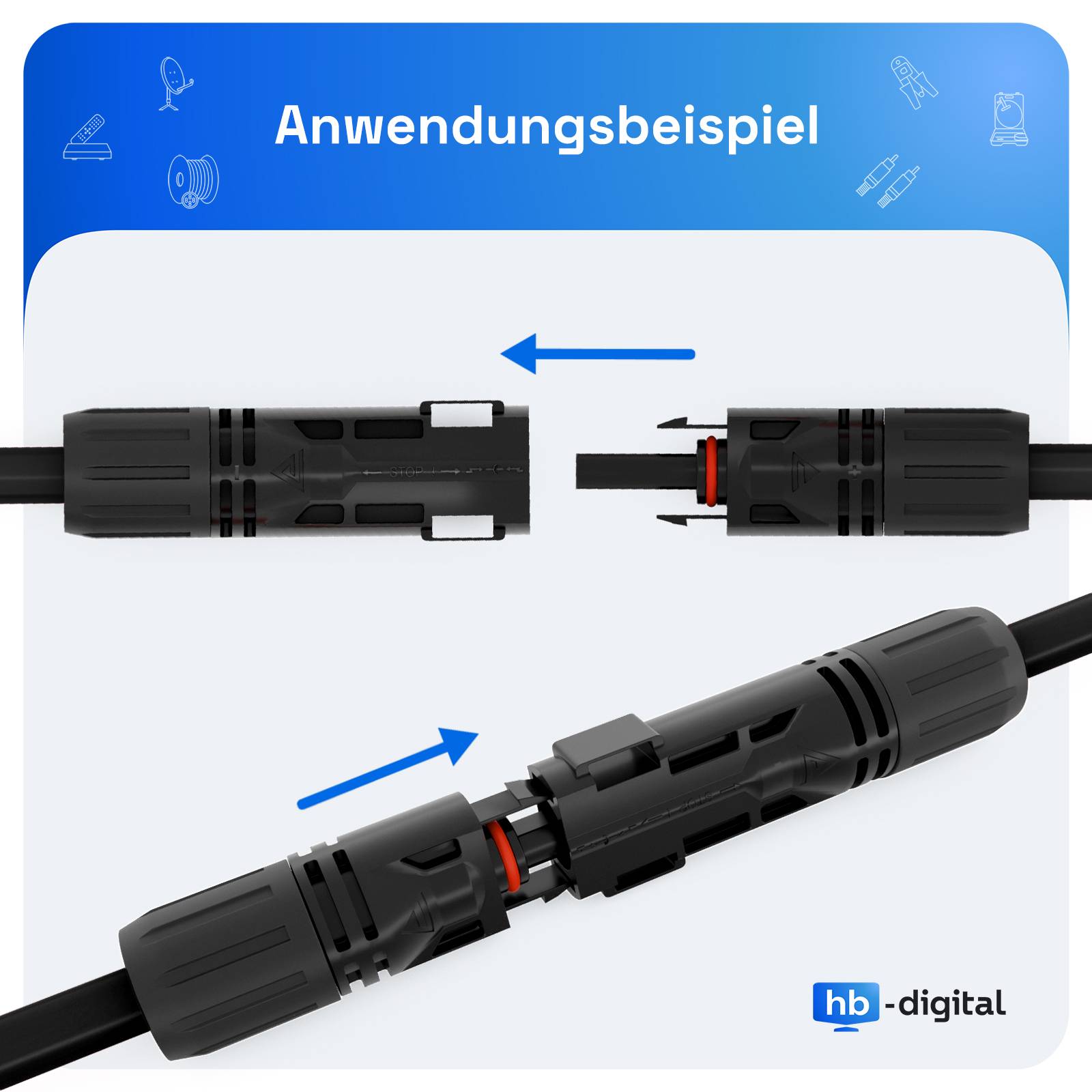

Verteiler Y-Typ haben zwei Anschlüsse - einen an einem Ende und einen am anderen. Sie können die gepaarten Solarstecker in die entsprechenden Stecker einführen, um die Verbindung zu trennen. Dies ist zum Beispiel nützlich, wenn Sie Solarmodule warten oder austauschen müssen und diese vorübergehend vom System trennen möchten.
