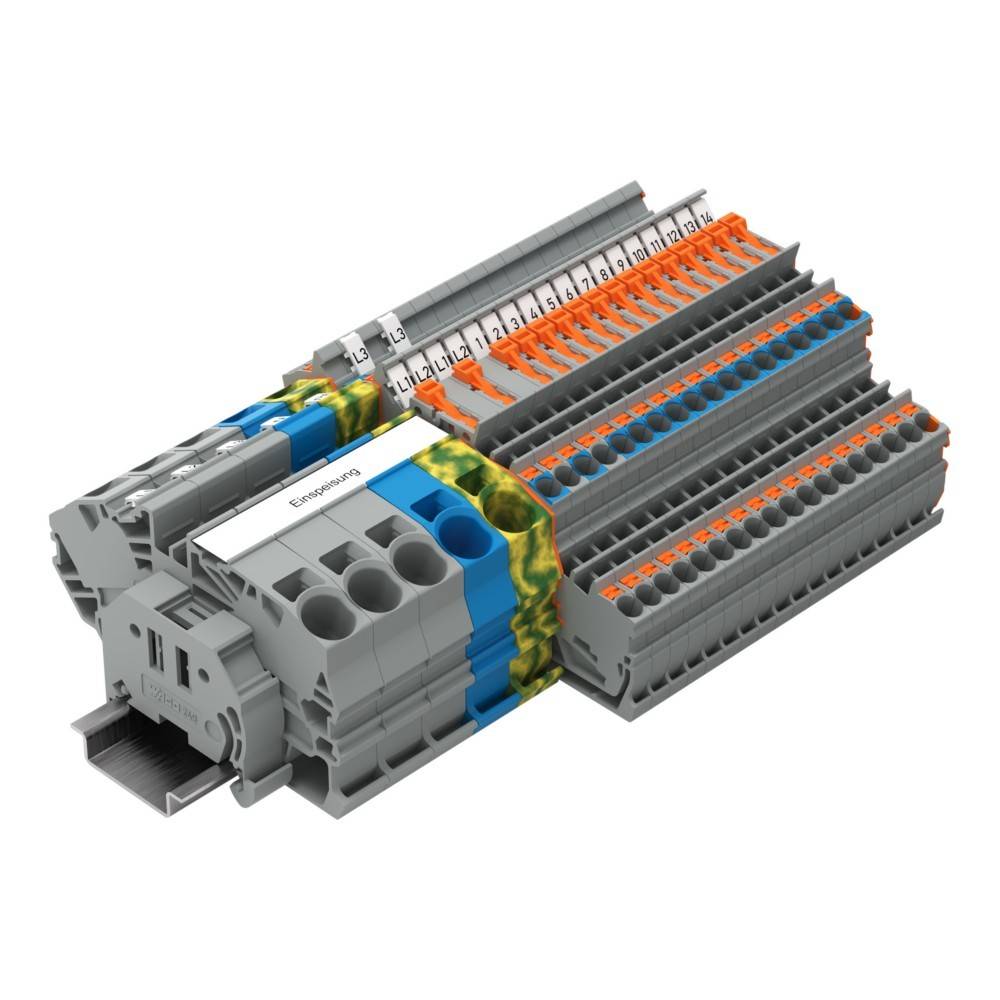

WAGO GmbH & Co. KG Set,mit Drücker 821-113

Überblick

TOPJOB®S-Hauptverteiler-Set; mit DrückerFür die Hauptverteilung mit mehreren FI-Schaltern und dementsprechend kleinen Stromkreisgruppen; beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen.
Die FI-Potentiale werden je Klemme einzeln eingespeist. Mittels optionaler Brücker können die FI-Potentiale auf benachbarte Klemmen quergebrückt und kleine Stromkreisgruppen gebildet werden. Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennmesser in der Installationsetagenklemme.
Bestückung:
16 x Installationsetagenklemme; NT/L/PE; 4 mm² (2203-6641).
2 x Installationsetagenklemme; L/L; 4 mm² (2203-6642).
1 x Abschluss- und Zwischenplatte (2203-6692).
3 x 2-Leiter-Verteilereinspeiseklemme; grau; 16 mm² (2016-7601).
1 x 2-Leiter-Verteilereinspeiseklemme; blau; 16 mm² (2016-7604).
1 x 2-Leiter-Schutzleiterklemme; grün-gelb; 16 mm² (2016-

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Set,mit Drücker
• typ: 821-113
• ausführung elektrischer anschluss 1: Federzuganschluss
• ausführung elektrischer anschluss 2: Federzuganschluss
• montageart: Hutschiene TH35
• werkstoff des isolierkörpers: Thermoplast
• betriebstemperatur: 105 °C
• brennbarkeitsklasse des isolierstoffs nach ul 94: V0
• abschlussplatte erforderlich: ja
• grundfarbe: sonstige
