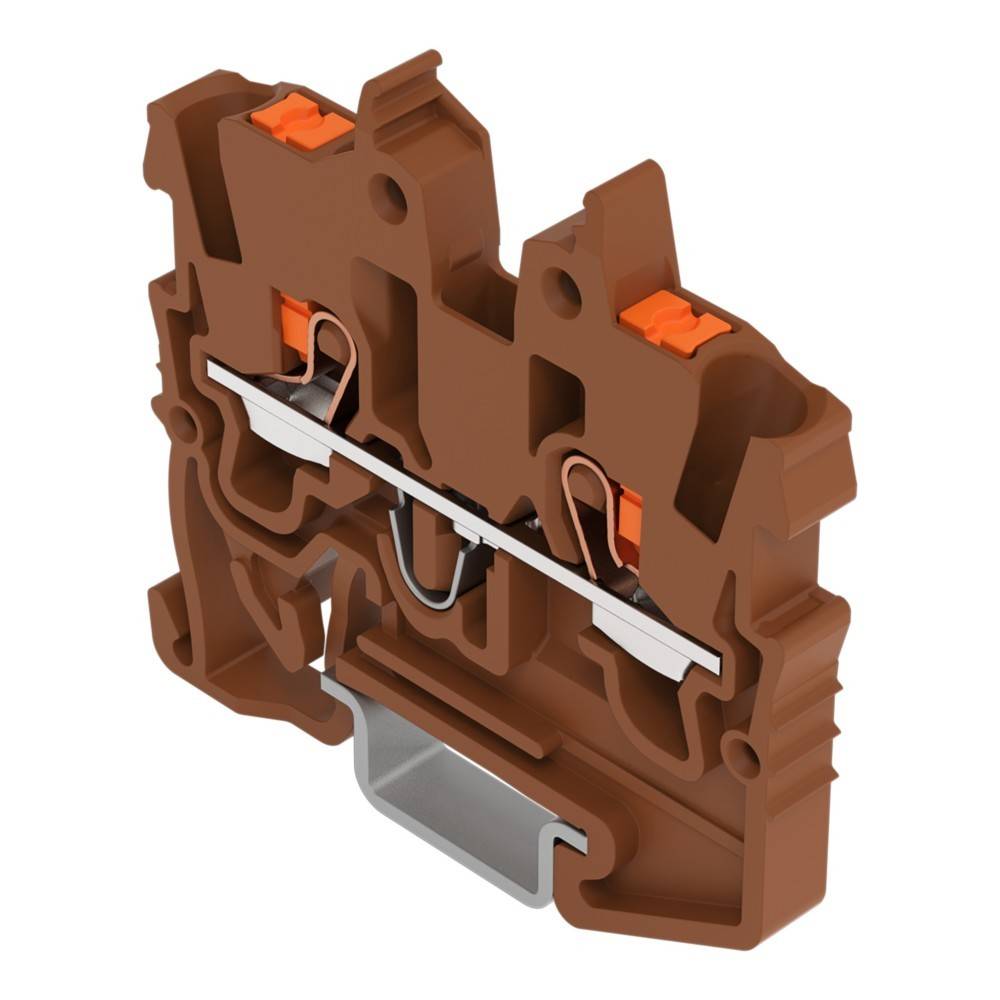

WAGO GmbH & Co. KG Durchgangsklemme 2250-1201/000-014
Produktbeschreibung
Überblick
2-Leiter-Mini-Durchgangsklemme; mit Drücker; 1 mm²; für Tragschiene 15; seitliche und mittige Beschriftung; mit Prüföffnung; Push-in CAGE CLAMP®; 1,00 mm²; braun
Durchgangsklemme Serie 2250 mit Push-in CAGE CLAMP®
Die Durchgangsklemme mit der Artikelnummer 2250-1201/000-014 ermöglicht eine schnelle und zuverlässige Verdrahtung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 9 bis 11 mm benötigt. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Lei
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Durchgangsklemme
- typ: 2250-1201/000-014
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,5..0,75 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,14..1,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,14..1 mm²
- bemessungsstrom in: 13,5 A
- bemessungsspannung: 500 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH15
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 3,5 mm
- höhe: 34,1 mm
- tiefe: 27,9 mm
- explosionsgeprüfte ausführung "ex e": ja
- abschlussplatte erforderlich: ja
- farbe: grau
- etagen intern gebrückt: nein
