WAGO GmbH & Co. KG 3-Leiter-Basisklemme 2002-1764
Produktbeschreibung
Überblick

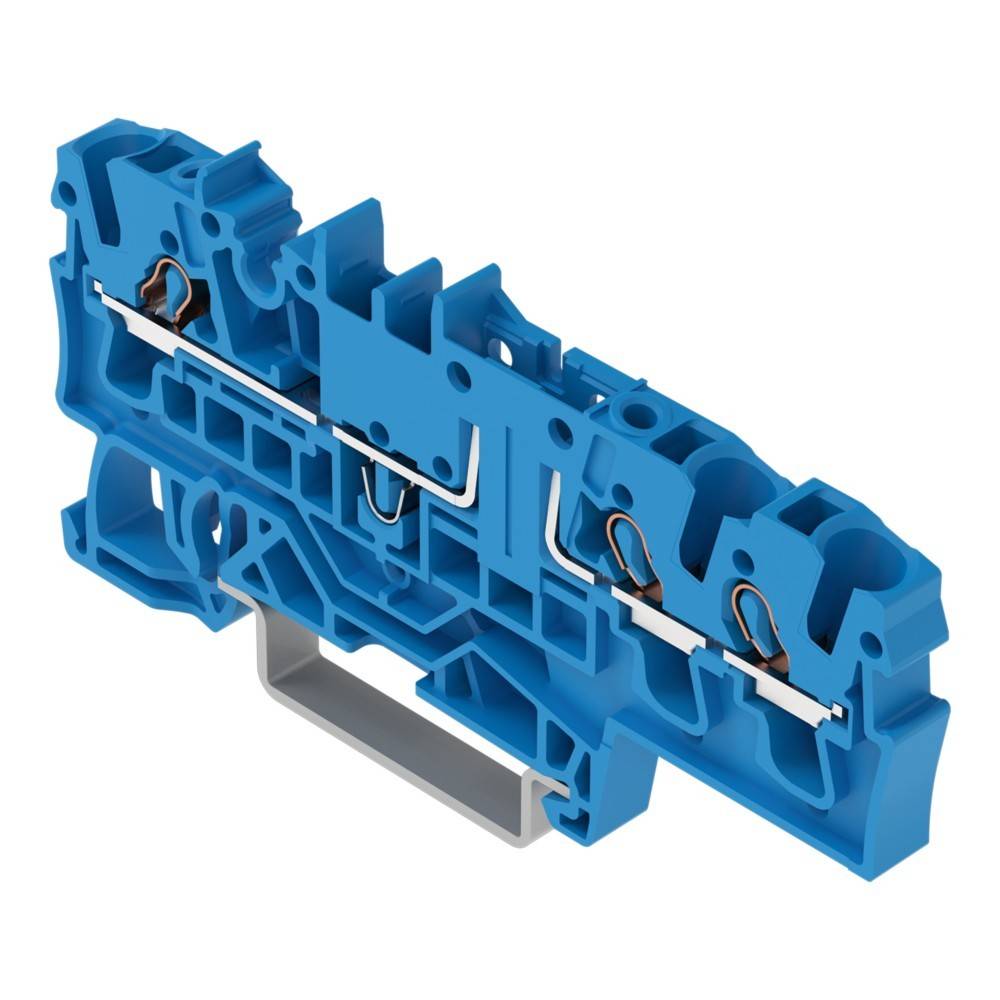

3-Leiter-Basisklemme; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; blau
Basisklemme für Bausteine und Stecker Serie 2002, blau
Die Basisklemme für Bausteine und Stecker hat die Artikelnummer 2002-1764 und bietet eine saubere Elektroinstallation. Für den Leiteranschluss werden bei dieser Basisklemme für Bausteine und Stecker Abisolierlängen von 10 bis 12 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist die Basisklemme für Bausteine und Stecker für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: 3-Leiter-Basisklemme
- typ: 2002-1764
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,25..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,75..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,75..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,25..2,5 mm²
- bemessungsstrom in: 16 A
- bemessungsspannung: 400 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- anzahl der etagen: 1
- anzahl der klemmstellen je etage: 2
- montageart: Hutschiene TH35
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- breite: 5,2 mm
- höhe: 76,8 mm
- tiefe: 32,9 mm
- explosionsgeprüfte ausführung "ex e": ja
- abschlussplatte erforderlich: ja
- farbe: grau
- etagen intern gebrückt: nein
