Rigol MSO1104Z-S Digital-Oszilloskop 100MHz 20-Kanal 500 MSa/s 3 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO)
Rigol MSO1104Z-S Digital-Oszilloskop 100MHz 20-Kanal 500 MSa/s 3 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO)
Rigol MSO1104Z-S Digital-Oszilloskop 100MHz 20-Kanal 500 MSa/s 3 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO)
Rigol MSO1104Z-S Digital-Oszilloskop 100MHz 20-Kanal 500 MSa/s 3 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO)
Stück
lieferbar ab 03.03.2020
Lieferzeit (sobald verfügbar) : 1-2 Tage
Anschluss-Garantie ab 80,00 € möglich
voelkner - direkt günstiger
Alle Preise inkl. MwSt.
Stück
lieferbar ab 03.03.2020
Lieferzeit (sobald verfügbar) : 1-2 Tage
Alle Preise inkl. MwSt.

Alles auf einen Klick

Produktdaten

Überblick

100 MHz Bandbreite
4 Analogkanäle
16 Logic Kanäle
2 Arb-Generator Kanäle
25MHz
Optionale Messfunktionen ab sofort inklusive

Beschreibung

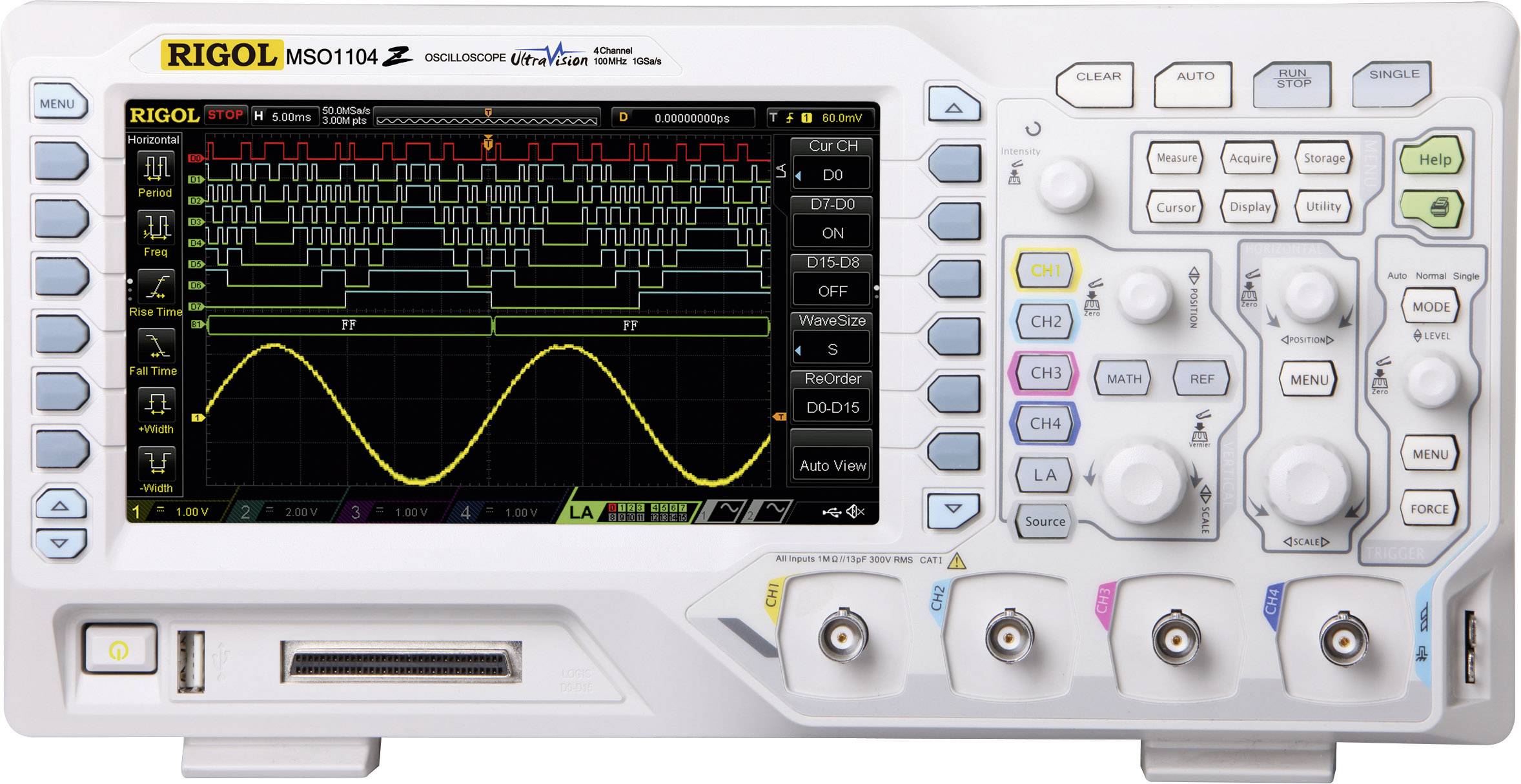

Das Modell MSO1104Z-S ist ein 100MHz 4 Kanal und 16 Digital Eingänge Mixed Signal Oszilloskop mit herausragenden Eigenschaften, wie einer sehr grossen Speichertiefe von 12 MioPkt. 17,78 cm grosses Farb-Display zur optimalen Anzeige von Messsignalen. LAN, USB und RS232 Steurung sind Standard, ebenso vile Math Funktionen. Die -S Version beinhaltet einen 2 Kanal, 25MHz Arb Funktionsgenerator

Eigenschaften

Die optionalen Sonderfunktionen wie Speichererweiterung, Serial-Bus-Trigger und Decoder, Erweitertes Trigger-Kit oder Echtzeit-Aufzeichnung sind ab sofort im kostenlosen Bundle BND-MSO/DS1000Z inklusive · Das BND-MSO/DS1000Z-Bundle enthält die Optionen:
SA-DS1000Z (Decoding und Trigger Tools für die seriellen Busse RS232/UART, I2C und SPI)
MEM-DS1000Z (Speichererweiterung auf 24 Mpts Speichertiefe)
REC-DS1000Z (Record-Funktion zur Echtzeit-Aufzeichnung und Wiedergabe von Kurvenformen)
AT-DS1000Z (erweiterte Triggerfunktionen für die seriellen Busse RS232/UART, I2C und SPI, Runt, Windows, Nth Edge, Delay, Time Out).

Hinweise:
Die aktuellsten Treiber und Software-Versionen können kostenlos von der Herstellerseite heruntergeladen werden.
Das kostenlose Optionsbundle BND-MSO/DS1000Z liegt als Freischaltcode bei, bzw. es wurden die Funktionen bereits im Gerät freigeschaltet.

Lieferumfang

4 passive Tastköpfe RP2200 · 16 Kanal Logic Probe Adapter · Netzkabel · USB-Kabel · Bedienungsanleitung · Werks-Kalibrierzertifikat.

Stichwörter

Rigol, MSO1104Z-S, oszilloskop, oszi, dso

Downloads
Anleitung (Version 1)
Anleitung (Version 1)
Anleitung (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
A274821
Hersteller-Nr.:
MSO1104Z-S
EAN:
4016138925050

Technische Daten

4 Analogeingangskanäle
2 Kanal Arb Generator
2MHz
16 Digital Eingänge (Logic Analyser)
Anzeige:
Farb-LCD
Bildschirm-Größe:
17.7 cm
Zeitbasis:
5 ns - 50 s/div
Vertikal-Ablenkung:
1 mV - 10 V/div
Eingangsimpedanz:
1 MΩ
Eingangskopplung:
AC, DC, GND
Eingangsspannung:
300 V
Spannungs-Versorgung (Details):
115 V/AC;230 V/AC
Gewicht:
3.2 kg
Besonderheiten:
Digital-Speicher (DSO) + Mixed-Signal (MSO) + Funktionsgenerator
Typ:
MSO1104Z-S
Display:
800 x 480 Pixel
Breite:
313 mm
Länge (Tiefe):
122 mm
Kalibriert nach:
Werksstandard (mit Zertifikat)
Produkt-Art:
Digital-Oszilloskop
Samplingrate/Kanal:
500 MSa/s
Anzahl digitale Eingänge max.:
16
Anzahl analoge Eingänge max.:
4
Auflösung:
8 Bit
Speichertiefe/Kanal:
3 Mpts
Kategorie:
Digital-Oszilloskop
Schnittstellen:
USB + USB-Host + Ethernet
Messkategorie:
CAT I
Bandbreite:
100 MHz
Höhe:
160 mm

Vom Hersteller bereitgestellte Informationen

Bewertungen

Durchschnittliche Kundenbewertung

bei externem Partner

Rigol MSO 1104Z-S 4-Kanal Speicheroscilloscope - Das Gerät beinhaltet neben dem 4-Kanal Speicheroscilloscope noch einen Logikanalyzer mit 16 Kanälen sowie einen 2-Kanal Funktionsgenerator mit Modulationsfunktion. Hervorheben möchte ich an dieser Stelle die umfangreichen mathematischen Funktionen, u.a. die schnelle Fouriertransformation (FFT), mit der Signale oder Signalgemische im Frequenzspektrum dargestellt werden können. Da ich persönlich im Bereich "Software Defined Radio" (SDR) experimentiere, kann ich die umfangreichen Funktionen des Gerätes hier häufig nutzen. Für die Einarbeitungszeit sollte man sich allerdings etwas mehr Zeit nehmen, um die umfangreichen Möglichkeiten des Gerätes kennen zu lernen und auch nutzen zu können. Die im Rahmen der 35 Stunden zum Test freigeschalteten Zusatzoptionen konnte ich bisher leider noch nicht austesten. Insgesamt betrachtet ist das Gerät absolut empfehlenswert, da es für diesen Preis am Markt meines Wissens kein Gerät mit einem vergleichbaren Leistungsspektrum gibt.
