Überblick
70 MHz Bandbreite
4 Analogkanäle
16 Logic Kanäle
2 Arb-Generator Kanäle 25 MHz
Optionale Messfunktionen ab sofort inklusive

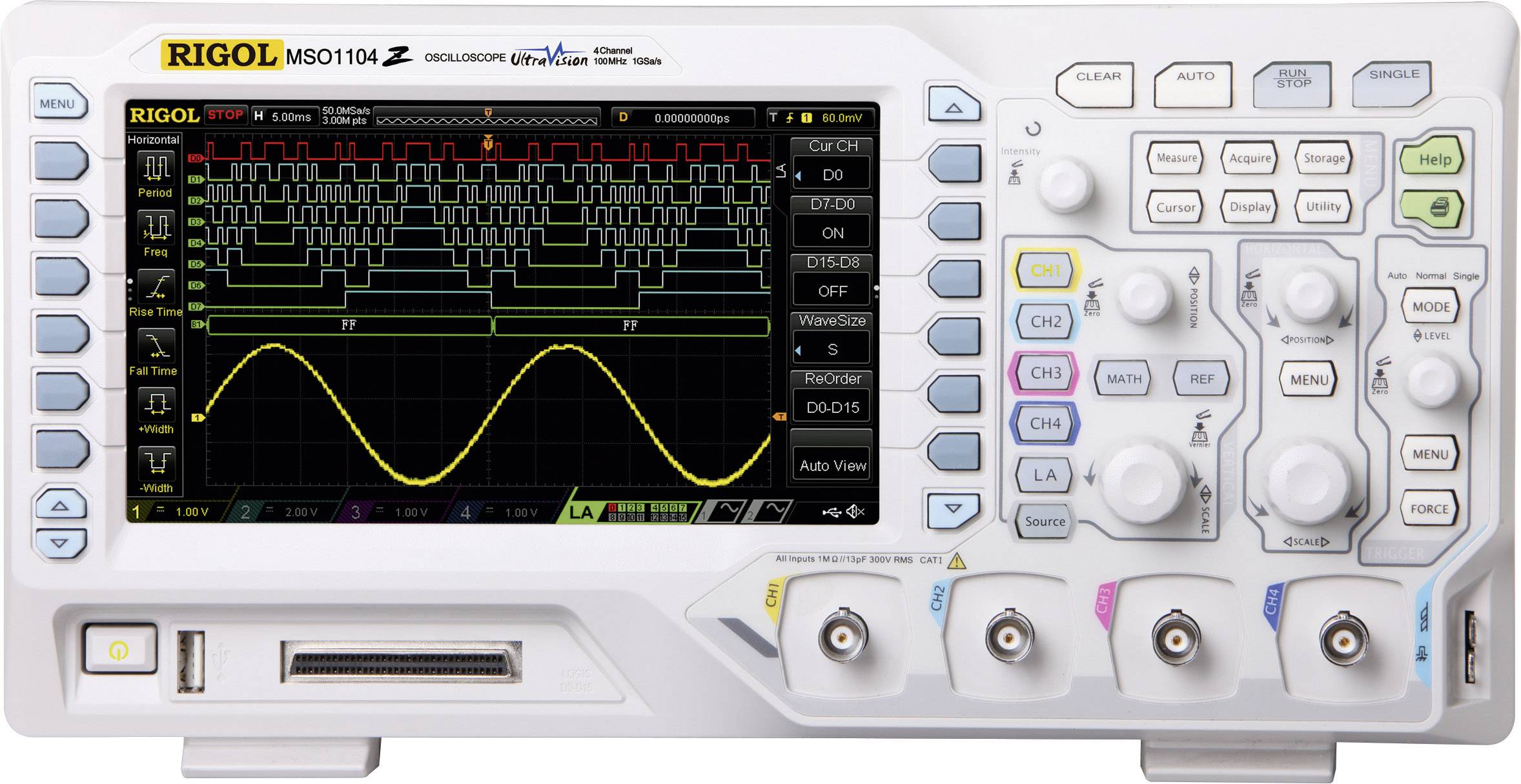

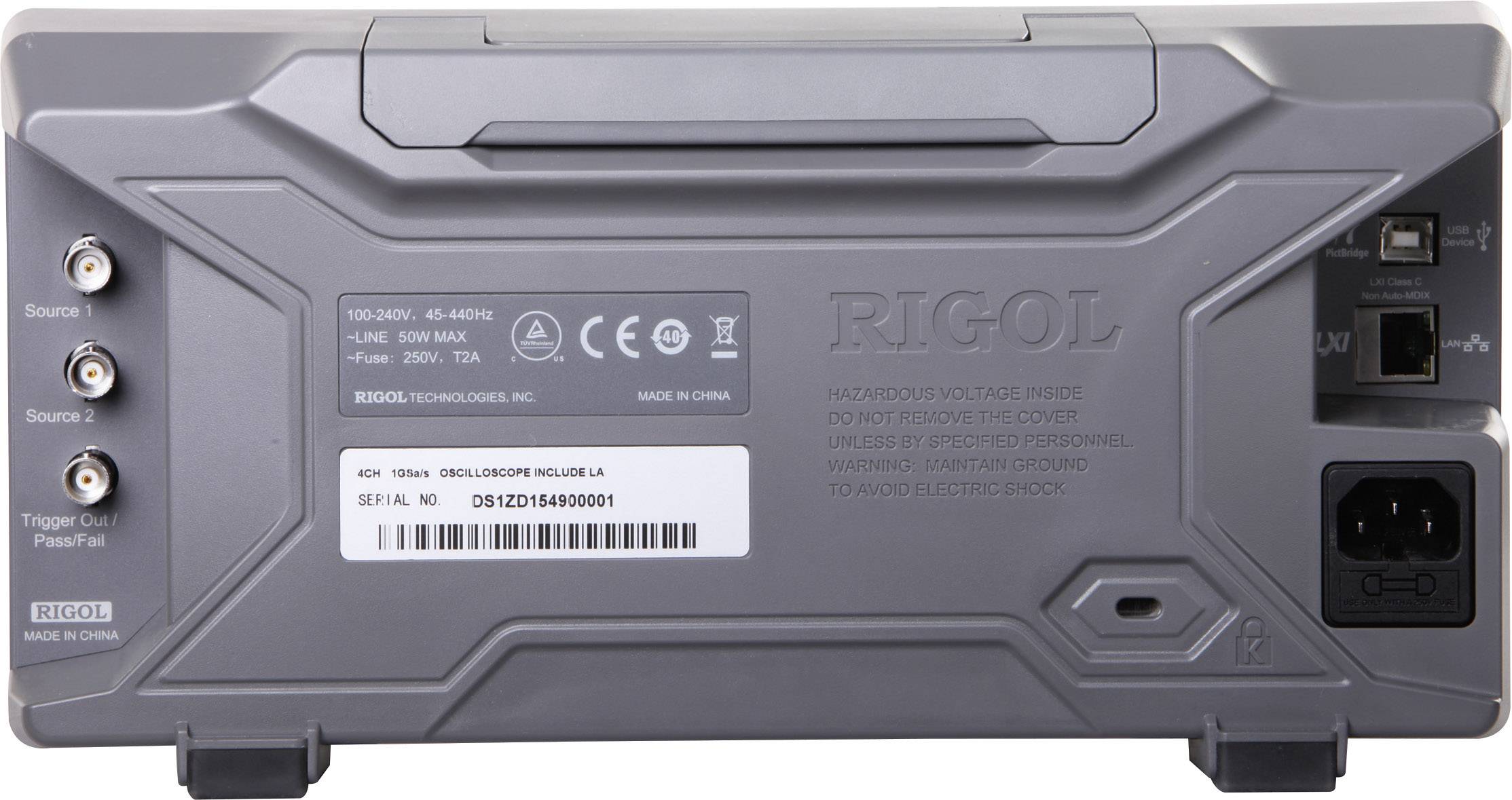

Rigol MSO1074Z-S Digital-Oszilloskop 70MHz 20-Kanal 500 MSa/s 3 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO)
Abbildung ähnlich
Produktbeschreibung
Beschreibung
Das Modell MSO1074Z-S ist ein 70MHz 4 Kanal und 16 Digital Eingänge Mixed Signal Oszilloskop mit herausragenden Eigenschaften, wie einer sehr grossen Speichertiefe von 12 MioPkt. 17,78 cm grosses Farb-Display zur optimalen Anzeige von Messsignalen. LAN, USB und RS232 Steurung sind Standard, ebenso viele Math Funktionen. Die -S Version beinhaltet einen 2 Kanal, 25MHz Arb Funktionsgenerator.
Eigenschaften
Die optionalen Sonderfunktionen wie Speichererweiterung, Serial-Bus-Trigger und Decoder, Erweitertes Trigger-Kit oder Echtzeit-Aufzeichnung sind ab sofort im kostenlosen Bundle BND-MSO/DS1000Z inklusive · Das BND-MSO/DS1000Z-Bundle enthält die Optionen:
SA-DS1000Z (Decoding und Trigger Tools für die seriellen Busse RS232/UART, I2C und SPI)
MEM-DS1000Z (Speichererweiterung auf 24 Mpts Speichertiefe)
REC-DS1000Z (Record-Funktion zur Echtzeit-Aufzeichnung und Wiedergabe von Kurvenformen)
AT-DS1000Z (erweiterte Triggerfunktionen für die seriellen Busse RS232/UART, I2C und SPI, Runt, Windows, Nth Edge, Delay, Time Out).
Hinweise
Die aktuellsten Treiber und Software-Versionen können kostenlos von der Herstellerseite heruntergeladen werden.
Das kostenlose Optionsbundle BND-MSO/DS1000Z liegt als Freischaltcode bei, bzw. es wurden die Funktionen bereits im Gerät freigeschaltet.
Lieferumfang
4 passive Tastköpfe RP2200 · 16 Kanal Logic Probe Adapter · Netzkabel · USB-Kabel · Bedienungsanleitung · Werks-Kalibrierzertifikat.
Stichwörter
Rigol, MSO1074Z-S, oszilloskop, oszi, dso, A0-34
Abbildung ähnlich
