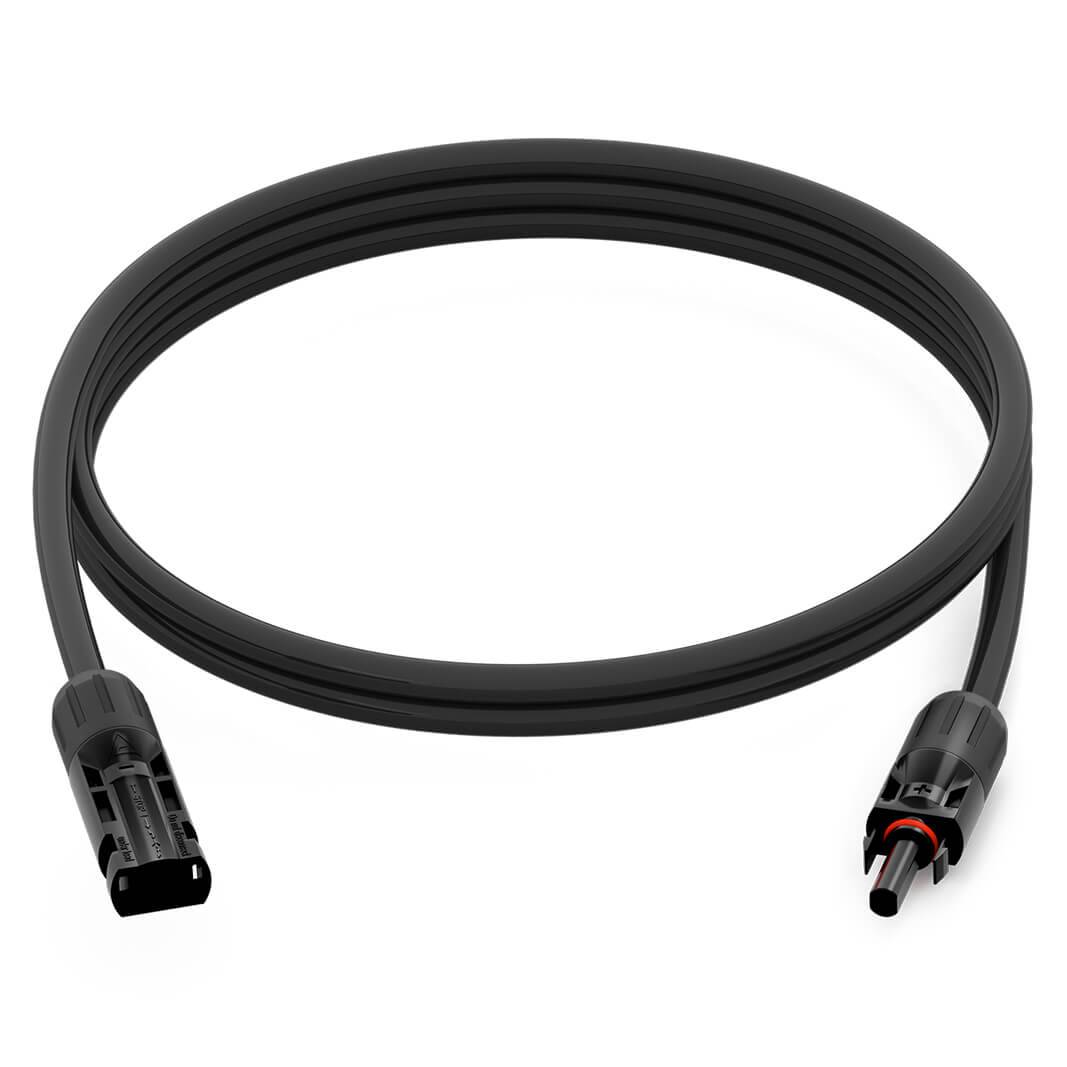

hb-digital 2m Solarkabel 6mm² H1Z2Z2-K mit Solarstecker Solarbuchse Photovoltaik PV Kabel schwarz

Überblick

Solar Kabel 6mm2 H1Z2Z2-K für die Installation im Freien

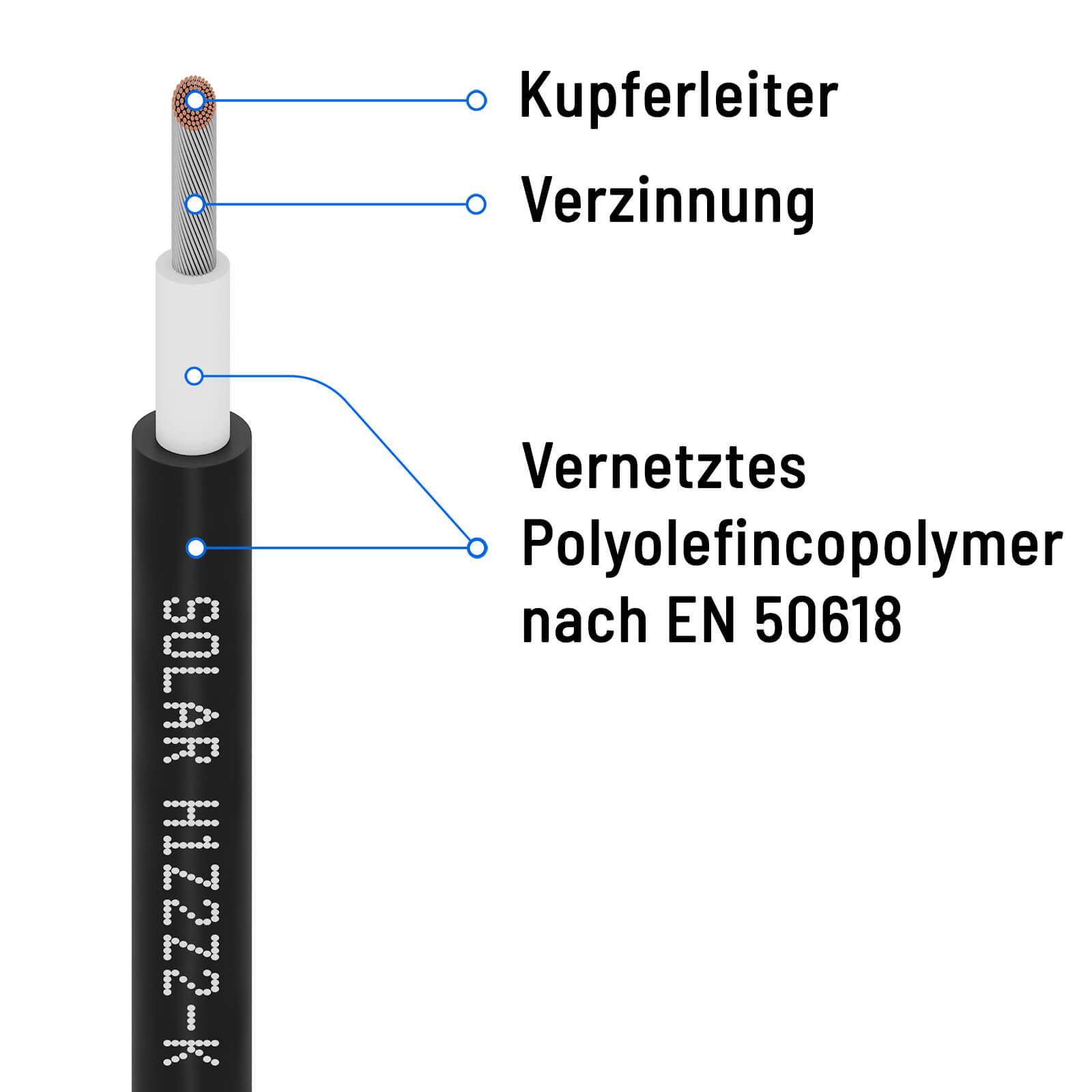

Das PV Kabel verfügt über eine spezielle zweischichtige Isolierung, die die Kupferleiter vor Umwelteinflüssen aller Art schützt
Der Kontaktpunkt des Solar Steckverbinders ist aus vernickeltem Kupfer, was für eine stabile Energieübertragung sorgt

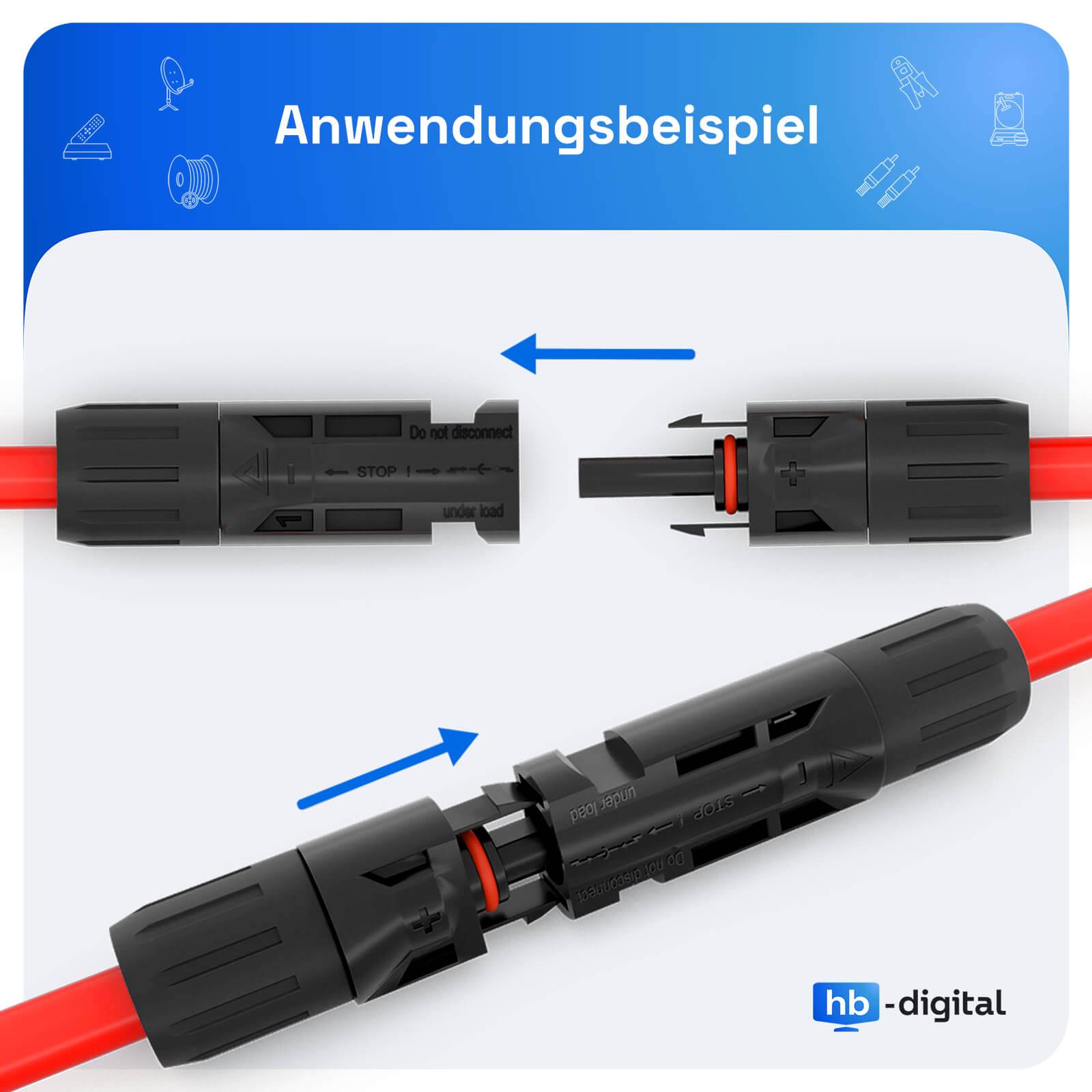

Einfache Montage und bequeme Selbstverriegelungsmechanismus

Beschreibung

Solarkabel 6 mm²

Außen Ø: 6.40 mm (±0.2 mm)

CU Gewicht kg/100m: 4.61 kg

Min. Isolationswiderstand AT 20°C: 499 MΩ-km

Min. Isolationswiderstand AT 90°C: 0.499 MΩ-km

Max. Leitewidersand bei 20°C: 3.39 MΩ/km

Leiter Werkstoff: Kupfer, verzinnt

Kabeltyp: H1Z2Z2-K

Leiterklasse: Klasse 5

Aderisolationswerkstoff: XLPE

Außenmantelwerkstoff: XLPE

Nennspannung U [V]: DC 1500V

Nennspannung Uo min/max [V]: AC 600V/1000V

Prüfspannung [V]: AC  6,5kV 50Hz (5min)

Biegeradius [xØ]: 6 x Ø

Betriebstemp. fest min/max [C]: -40 °C bis +90°C

Temperatur am Leiter: max. 120 °C

Kurzschlusstemperatur: 250 °C 5s

Umgebungstemperatur: 60 °C

Elektrische Leistung:

Dehnung der Isolierung/des Mantels: 125%↑ nach EN 60811-1-1

Zugfestigkeit der Isolierung/des Mantels: 8.0Mp↑ nach EN 60811-1-1

Schrumpfungsbeständigkeit: ≤2% nach EN 60811-503

Säure- und Laugenbeständigkeit: EN 60811-2-1

Ozonbeständig: EN50396-8.1.3

UV-beständig: EN 50289-4-17

Schlagfestigkeit bei niedriger Temperatur (-40?,5h): EN 60811-1-4

Brandverhalten: IEC60332-1-2

Cland Br Gehalt: EN 50618

Prüfung der thermischen Beständigkeit: EN60216-1, EN60216-2, TI120

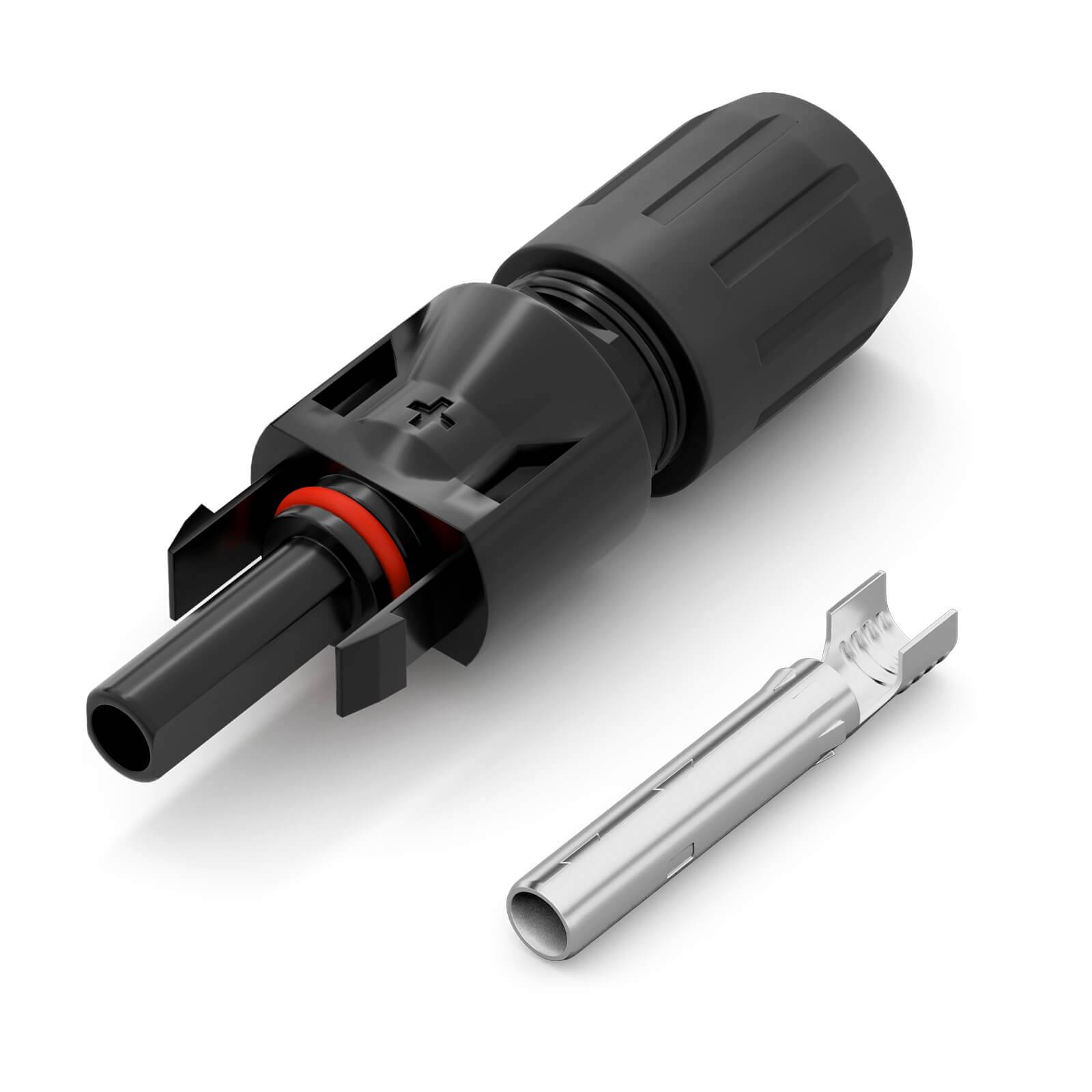

Solarkabelstecker:

Stabil, Witterungs- und UV-Beständig

Einsatztemperaturbereich: -40°bis 105° C

Max. Spannung: 1000 V

Schutzgrad: IP67

Bemessungsstrom Max.: 39A

Kontaktwiderstand : <= 0.5mΩ

Kontaktmaterial: Kupfer, versilbert

Isolationsmaterial: PPO

Klemmenanschluss : Crimp

Kabeldurchmesserbereich : Ø 5,6mm ~ Ø 6,9mm

Buchsenlänge: 5,7mm

Steckerlänge: 60mm

Zusammengesteckt: 95mm

Hinweise

Solarkabel (Kabeltyp: H1Z2Z2-K) von hb-digital ist immer einsatzbereit - ob im Privatbereich oder auf einer Baustelle bietet dieser Zubehör die beste Litzenleitung mit der Leiterklasse 5

Lieferumfang

• 1 x 2m Solarkabel 6 mm² mit Solarstecker und Solarbuchse

Voraussetzungen

Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
