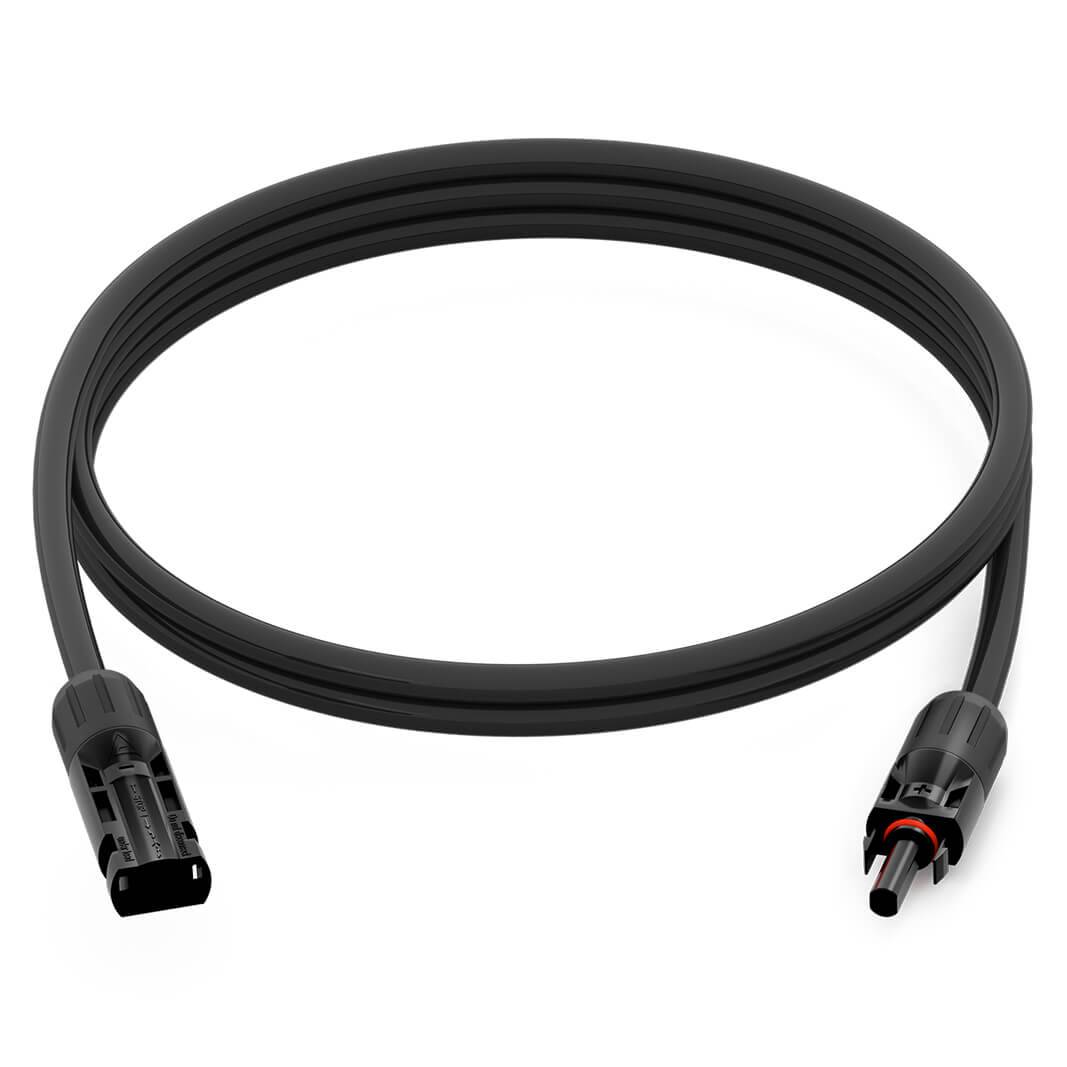

hb-digital 3m Solarkabel 6mm² H1Z2Z2-K mit Solarstecker Solarbuchse Photovoltaik PV Kabel schwarz

Überblick

SOLARKABEL (Kabeltyp: H1Z2Z2-K) 6mm² von hb-digital ist immer einsatzbereit - ob im Privatbereich oder auf einer Baustelle bietet dieser Zubehör die beste Litzenleitung mit der Leiterklasse 5
HERVORRAGENDE QUALITÄT der Innenleiter aus verzinntem Kupfer (CU) gewährleisten eine stabile Übertragung - eignet sich ideal für hohe mechanische Belastung

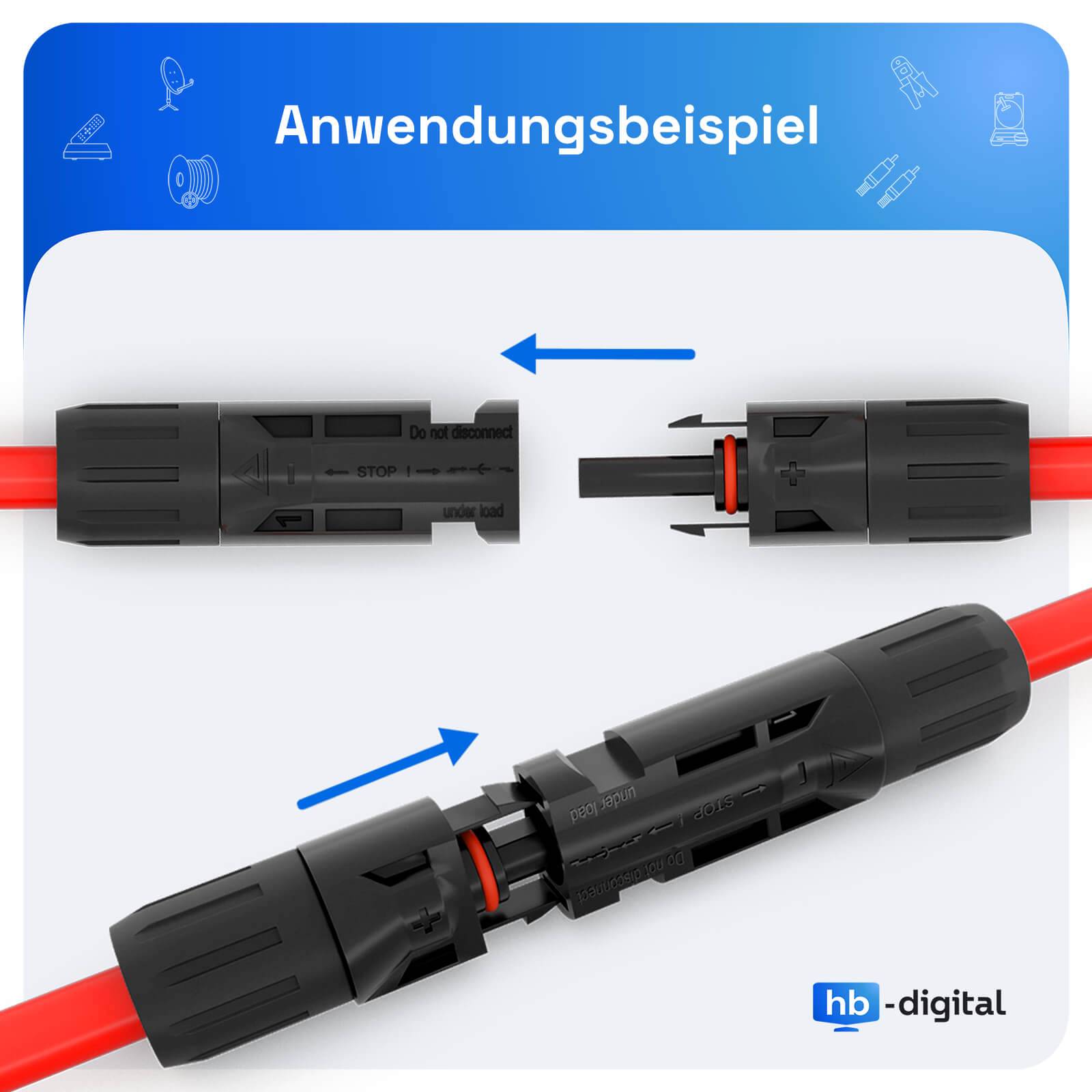

QUALITATIV & FLEXIBEL: Der Kontaktpunkt des Photovoltaik-Steckverbinders ist aus vernickeltem Kupfer, was für eine stabile Energieübertragung sorgt. Einfache Montage und bequeme Selbstverriegelungsmechanismus

Beschreibung

Solarkabel 6 mm²

Außen Ø: 6.40 mm (±0.2 mm)

CU Gewicht kg/100m: 4.61 kg

Min. Isolationswiderstand AT 20°C: 499 MΩ-km

Min. Isolationswiderstand AT 90°C: 0.499 MΩ-km

Max. Leitewidersand bei 20°C: 3.39 MΩ/km

Leiter Werkstoff: Kupfer, verzinnt

Kabeltyp: H1Z2Z2-K

Leiterklasse: Klasse 5

Aderisolationswerkstoff: XLPE

Außenmantelwerkstoff: XLPE

Nennspannung U [V]: DC 1500V

Nennspannung Uo min/max [V]: AC 600V/1000V

Prüfspannung [V]: AC  6,5kV 50Hz (5min)

Biegeradius [xØ]: 6 x Ø

Betriebstemp. fest min/max [C]: -40 °C bis +90°C

Temperatur am Leiter: max. 120 °C

Kurzschlusstemperatur: 250 °C 5s

Umgebungstemperatur: 60 °C

Elektrische Leistung:

Dehnung der Isolierung/des Mantels: 125%↑ nach EN 60811-1-1

Zugfestigkeit der Isolierung/des Mantels: 8.0Mp↑ nach EN 60811-1-1

Schrumpfungsbeständigkeit: ≤2% nach EN 60811-503

Säure- und Laugenbeständigkeit: EN 60811-2-1

Ozonbeständig: EN50396-8.1.3

UV-beständig: EN 50289-4-17

Schlagfestigkeit bei niedriger Temperatur (-40?,5h): EN 60811-1-4

Brandverhalten: IEC60332-1-2

Cland Br Gehalt: EN 50618

Prüfung der thermischen Beständigkeit: EN60216-1, EN60216-2, TI120

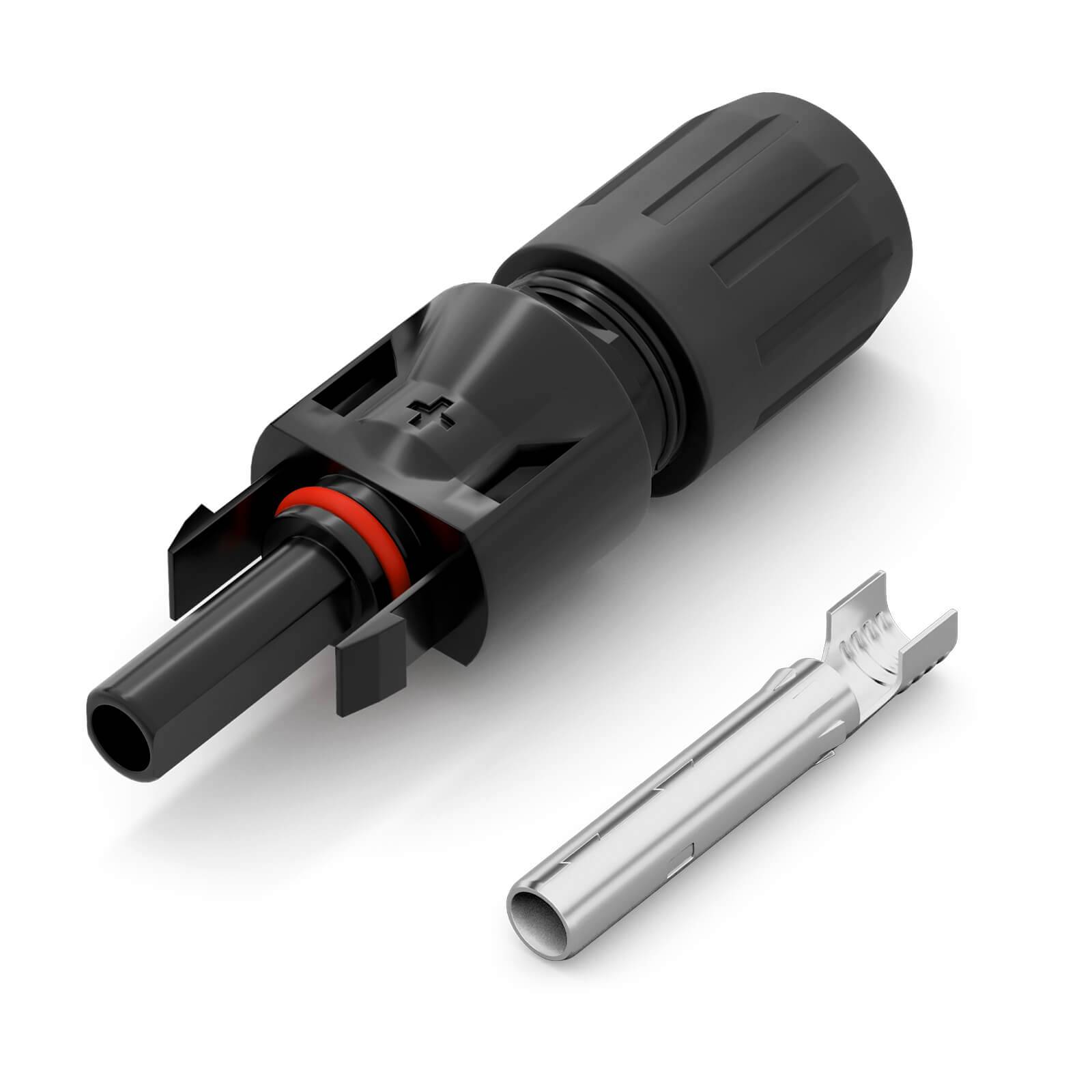

Solarkabelstecker:

Stabil, Witterungs- und UV-Beständig

Einsatztemperaturbereich: -40°bis 105° C

Max. Spannung: 1000 V

Schutzgrad: IP67

Bemessungsstrom Max.: 39A

Kontaktwiderstand : <= 0.5mΩ

Kontaktmaterial: Kupfer, versilbert

Isolationsmaterial: PPO

Klemmenanschluss : Crimp

Kabeldurchmesserbereich : Ø 5,6mm ~ Ø 6,9mm

Buchsenlänge: 5,7mm

Steckerlänge: 60mm

Zusammengesteckt: 95mm

Hinweise

Solarkabel (Kabeltyp: H1Z2Z2-K) von hb-digital ist immer einsatzbereit - ob im Privatbereich oder auf einer Baustelle bietet dieser Zubehör die beste Litzenleitung mit der Leiterklasse 5

Lieferumfang

• 1 x 3m Solarkabel 6 mm² mit Solarstecker und Solarbuchse

Voraussetzungen

Brandverhalten: IEC60332-1-2
Cland Br Gehalt: EN 50618
