Ultraschall Durchflussmessgerät mit 32 GB Datenspeicher für 10 Millionen Messpunkte
Messbereich ±32 m/s
Reproduzierbarkeit ±0,5 % vom Messwert
verschiedene Messsonden
individuell einstellbare Alarmgrenzwerte
2,8 " LC-Display
für alle Medien

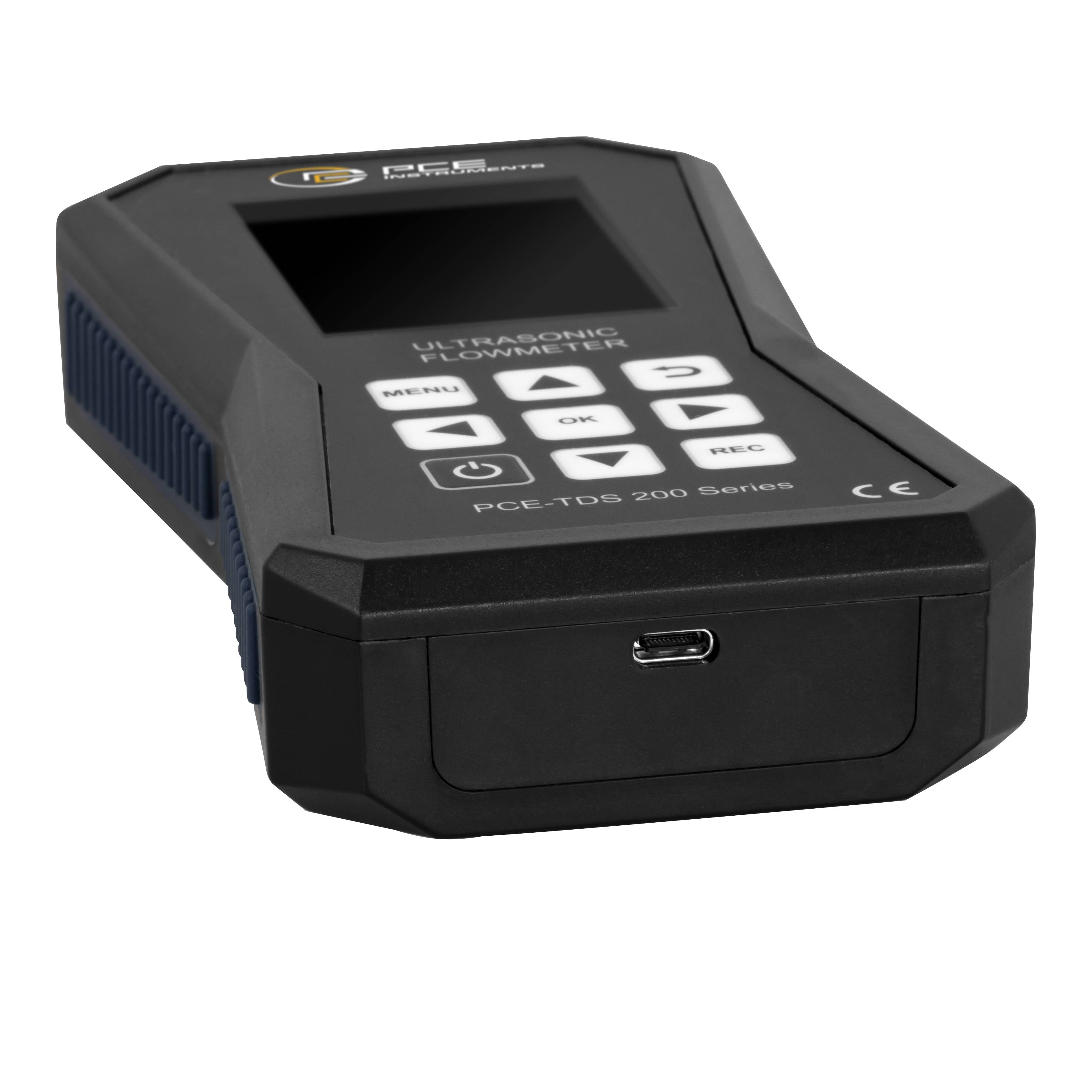

USB-C® Schnittstelle zur Datenübertragung
optionale Software zur Analyse der Messwerte
Wärmemengenmessung
Der Durchflussmesser hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist der Durchflussmesser ein besonders präzises Messmittel. Für die Installation der Sensoren beim Durchflussmesser, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Durchflussmesser angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Durchflussmesser in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Durchflussmesser durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Durchflussmesser die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmesser aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Durchflussmesser eingestellt werden. Ein Speicherpunkt enthält bei dem Durchflussmesser einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmesser. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmesser gespeichert werden.
Mit der optionalen Software können die aufgezeichneten Messwerte vom Durchflussmesser ausgelesen werden. Für die Analyse können die Messwerte vom Durchflussmesser tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Durchflussmesser können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann der Durchflussmesser über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmesser ist mit der Software auch möglich.

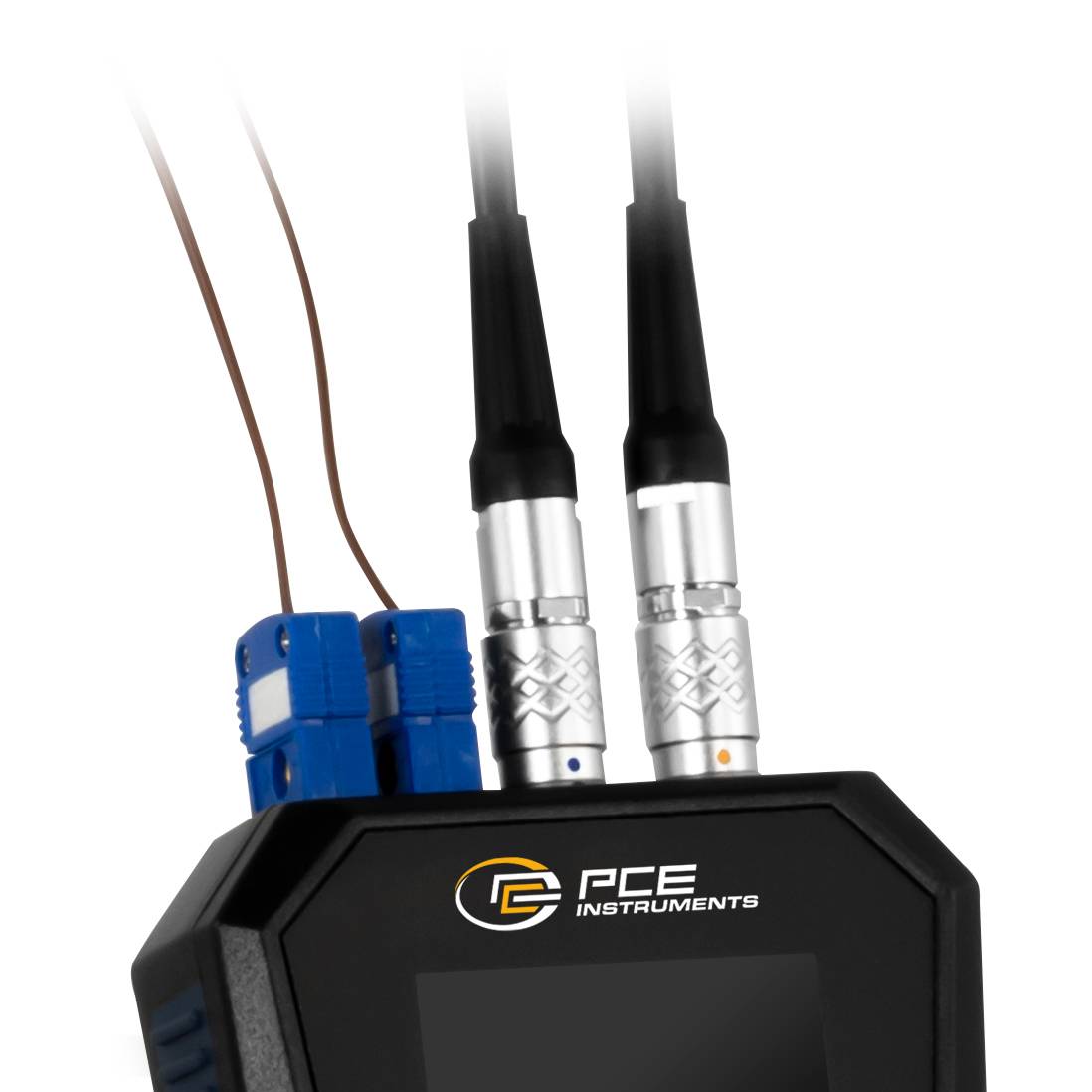

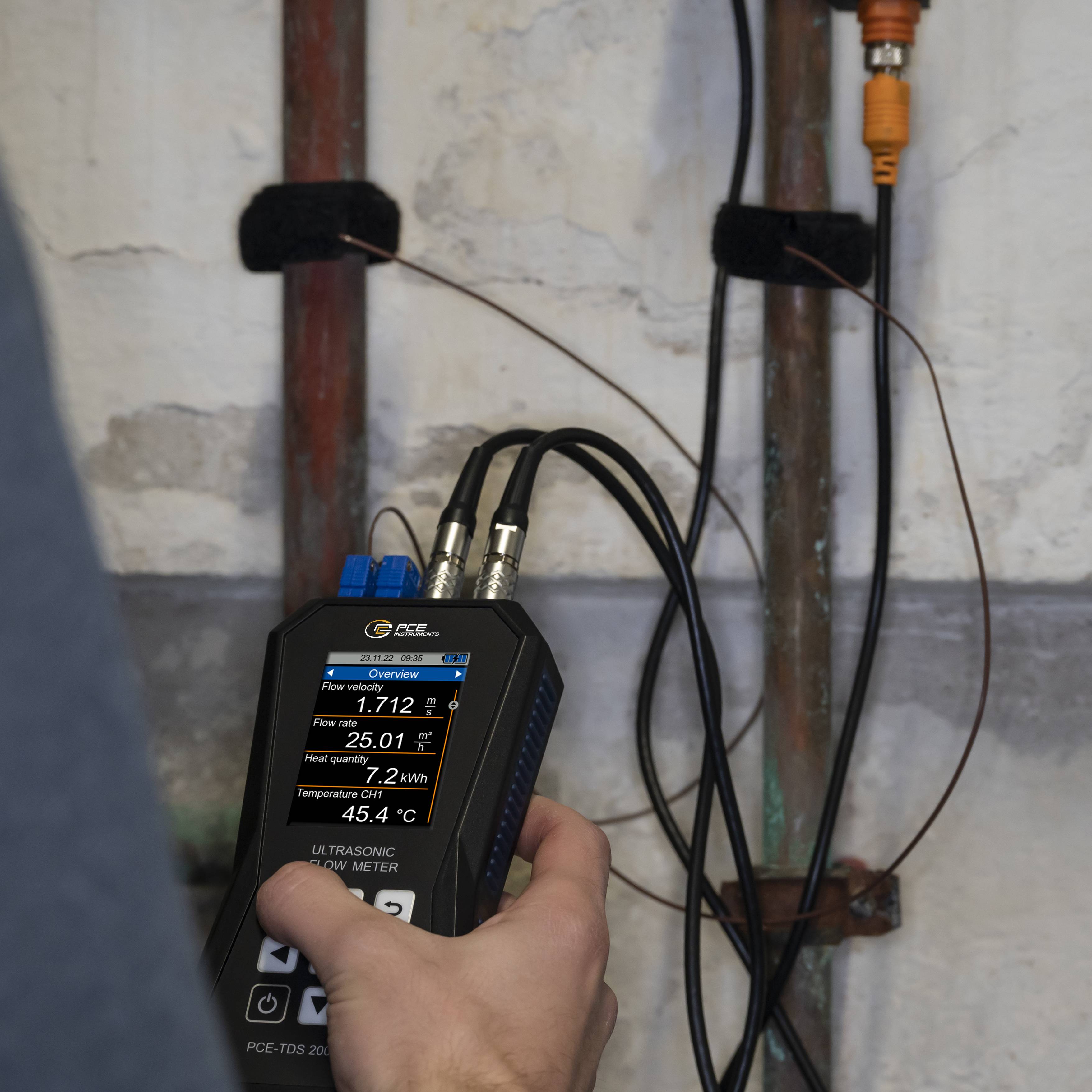

Um die Wärmemenge mit dem Durchflussmesser zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Durchflussmesser werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann der Durchflussmesser die Wärmemenge bestimmen. Bei Bedarf kann der Durchflussmesser die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet der Durchflussmesser seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.
Das LC Farbdisplay vom Ultraschall Durchflussmesser hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann der Durchflussmesser mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

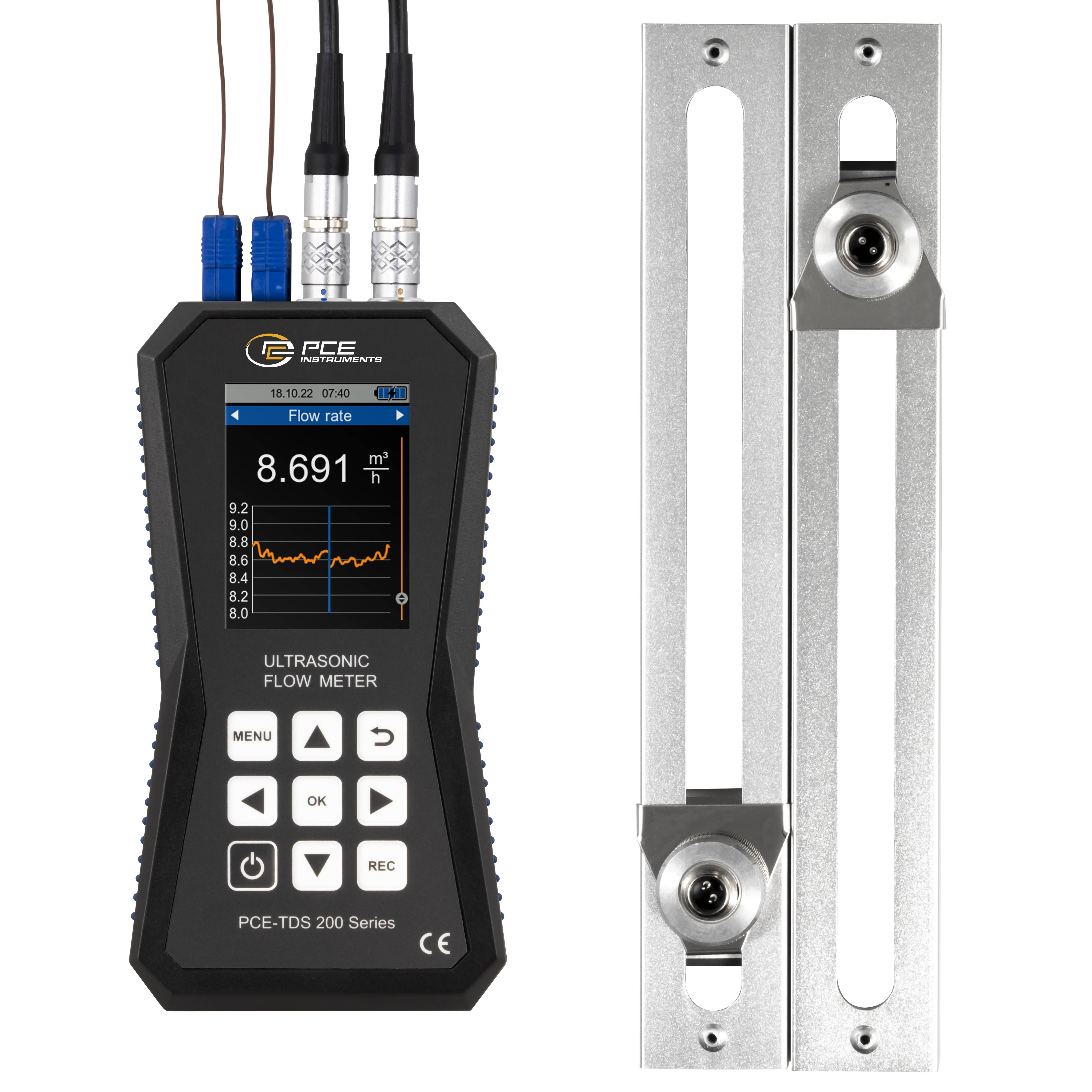

PCE-TDS 200 MR SENSOR
Getrennte On Rail Sensoren für die Rohrgrößen DN 50 … 700 / 57 … 720 mm. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C. Der Sensor auf der jeweiligen Schiene befindet sich auf einer Schiene und kann somit passend positioniert werden. Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.
Messbereich ±32 m/s
USB-C® Schnittstelle zur Datenübertragung
optionale Software zur Analyse der Messwerte
Reproduzierbarkeit ±0,5 % vom Messwert
Wärmemengenmessung
Datenspeicher für 10 Millionen Messpunkte
individuell einstellbare Alarmgrenzwerte
optional mit ISO oder DAkkS Kalibrierzertifikat
