PCE Instruments PCE-PVS 10-DPD-U Beschleunigungsmesser 0.1%

Überblick

Beschleunigungsaufnehmer zur Überwachung der Schwinggeschwindigkeit inkl. Einbauanzeige
4 ... 20 mA Ausgang
MIL-C-5015 Anschluss
3 ... 1500 Hz Bandbreite
Universalanzeige für verschiedene Signale
4-stellig
optionale Ausgangskarten
modularer Aufbau
IP65 Front

Beschreibung

Beschleunigungsaufnehmer zur Überwachung der Schwinggeschwindigkeit / 4 ... 20 mA Ausgang / MIL-C-5015 Anschluss / 3 ... 1500 Hz Bandbreite / inkl. Einbauanzeige

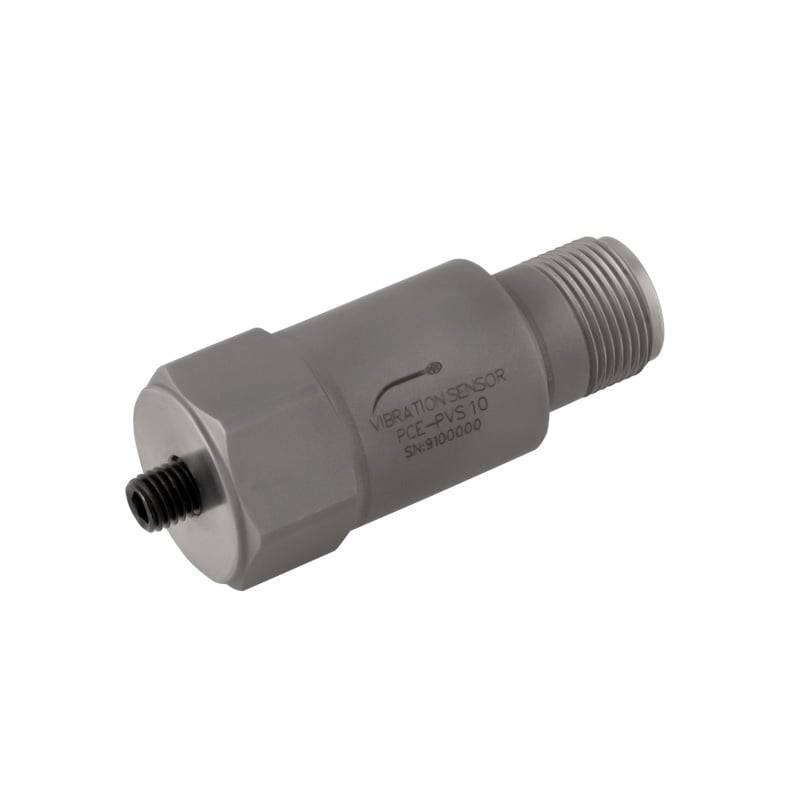

Der Beschleunigungsaufnehmer ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Den Beschleunigungsaufnehmer gibt es in verschiedenen Ausführungen. Je nach Art des Beschleunigungsaufnehmers wird zwischen Bauform und Messbereich unterschieden. Der Beschleunigungsaufnehmer misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz.

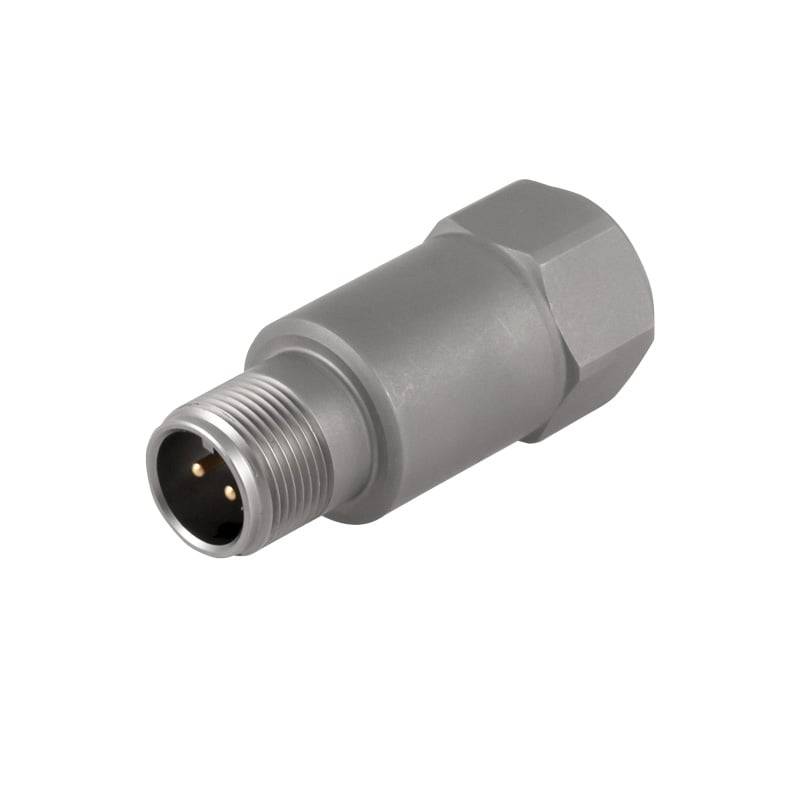

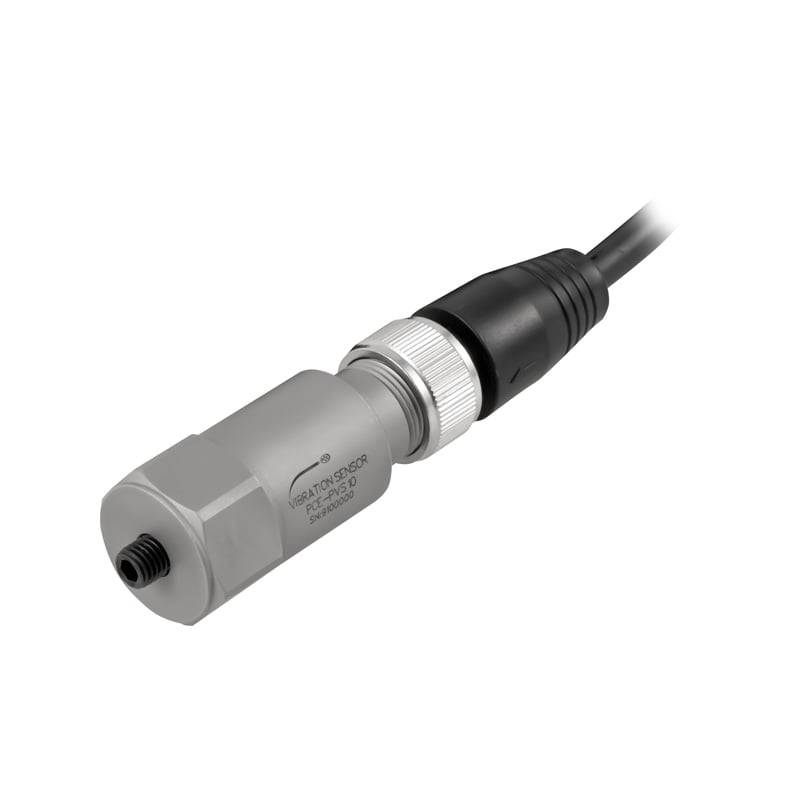

Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Der Vibrationssensor wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Beschleunigungsaufnehmer angebracht. Betrieben werden kann der Beschleunigungsaufnehmer mit einer Spannung von 12 ... 24 V DC.

Einbauanzeige PCE-DPD-U Universalanzeige für verschiedene Signale / 4-stellig / optionale Ausgangskarten / modularer Aufbau / IP65 Front

Das Einbau-Messinstrument ist konfigurierbar als AC- und DC-Voltmeter (bis zu 600 Vac / DC), AC- und DC-Amperemeter (bis zu 5 AAC / DC). Weiterhin zeigt das Einbau-Messinstrument Messwerte von Prozesssignalen (mA, VDC), Thermoelemente, resistive Temperatursensoren (Pt, Ni, PTC und NTC), Widerstände, Potentiometer und Frequenz an. Das Einbau-Messinstrument ist über die Fronttasten konfigurierbar. Eingebaut wird das Einbau-Messinstrument in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm (1/8 DIN). Der Messwert ist mit 4 Stellen (9999 / -1999) skalierbar.

Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung, 5 konfigurierbare Helligkeitsstufen an dem Einbau-Messinstrument zur Verfügung. Ein einzelnes Universalnetzteil 18 ... 265 V AC / DC macht das Einbau-Messinstrument zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung (Relais, Analogausgang, Modbus RTU) stehen dem Nutzer des Einbau-Messinstruments bereit.

Eigenschaften

Beschleunigungsaufnehmer PCE-PVS 10:

horizontale oder vertikale Montage
Prozessignalausgang
MIL-C-5015 Anschluss
M6 Prozessanschluss
verschiedene Messbereiche
robuste Bauweise

Einbau-Messinstrument PCE-DPD-U:
Frontseitig IP 65
verschiedene Einheiten möglich
Digitalanzeige für den Industrieprozess
optionale Ausgänge
4-stellige Digitalanzeige
viele Sensoren anschließbar

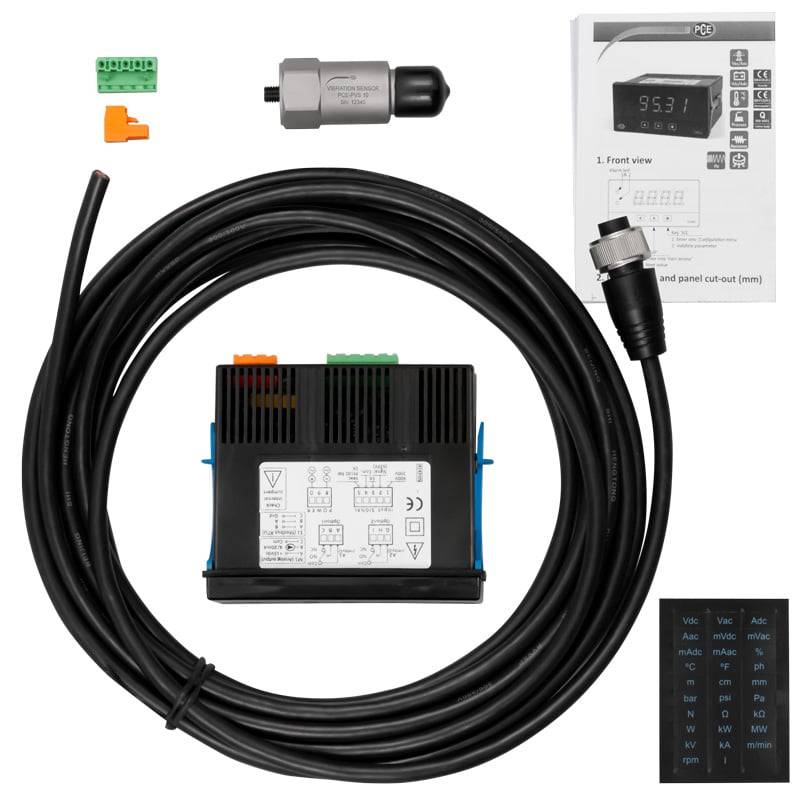

Lieferumfang

• 1 x Beschleunigungsaufnehmer PCE-PVS 10-DPD-U inkl. Anzeige

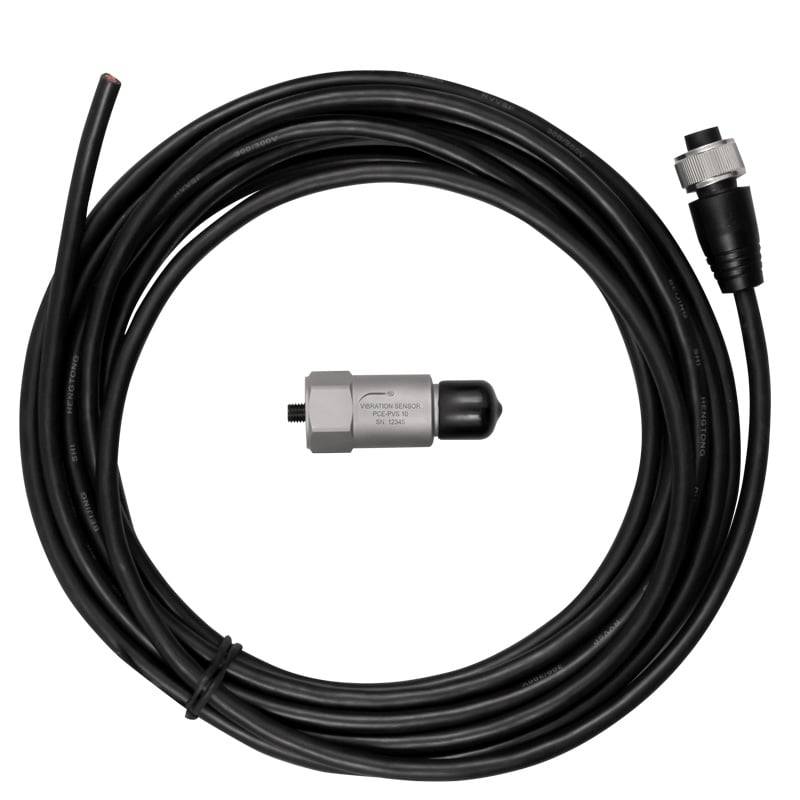

• 1 x MIL-C 5015 Stecker an 5 m Kabel
• 2 x Klemmen
• 2 x Bedienungsanleitung
