Beschreibung
<
p>
Merkmale<
/p>
<
p>

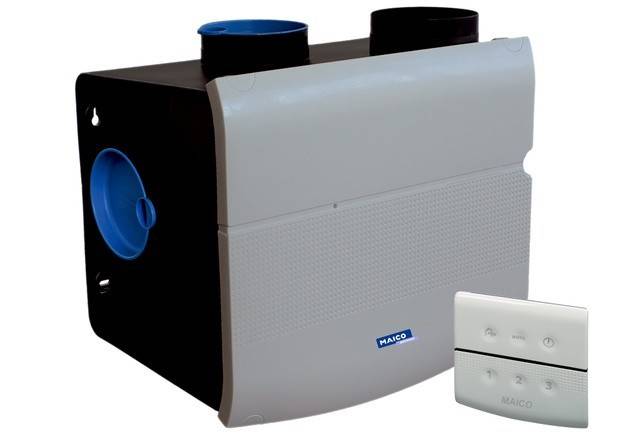

- Zentrales Entlüftungsgerät.<
/p>
<
p>
- Zur gleichzeitigen Entlüftung mehrerer Räume in Einfamilienhäusern oder Wohnungen.<
/p>
<
p>
- Schutzart IP 20.<
/p>
<
p>
- Gehäuse einfach zu reinigen.<
/p>
<
p>
- Das Gerät ist mit einem leise laufenden und energieeffizienten EC-Motor ausgestattet.<
/p>
<
p>
- Mit 5 möglichen Abluftanschlüssen (3 x DN 125, 1 x DN 125/DN 160) und 1 x DN 160 = Sollbruchstelle)<
/p>
<
p>
- Mit einem Fortluftstutzen DN 125.<
/p>
<
p>
- Motor und die Elektronik sind integriert.<
/p>
<
p>
- Max. sind 28 Drehzahlstufen möglich.<
/p>
<
p>
- Standardmäßig auf die Stufen 1(a*) = Niedrig, 3(a*) = Normal und 11 (a*) = Hoch voreingestellt.<
/p>
<
p>
- Die voreingestellten Drehzahlstufen können problemlos über sogenannte DIP-Schalter verändert werden.<
/p>
<
p>
- Mit integriertem Feuchtigkeitssensor für automatische feuchteabhängige Ansteuerung.<
/p>
<
p>
- Kabellose Fernbedienung ZEG2 EC-FB im Lieferumfang enthalten.<
/p>
<
p>
- * = es gibt die Kennlinie a und die Kennlinie b, je nach Einstellung des DIP-Schalters 7<
/p>
<
p>
<
/p>
<
p>
Steuerung<
/p>
<
p>
- Kabellose Fernbedienung ZEG2 EC-FB mit Feuchtigkeitssensor-Ansteuerung und 6 Einstelltasten (Feuchtigkeitssensor ist im ZEG2 EC enthalten).<
/p>
<
p>
- Funkfrequenz 868,3 MHz.<
/p>
<
p>
- Abmessungen (HxBxT): 83x80x28 mm.<
/p>
<
p>
- Schutzart: IP 30.<
/p>
<
p>
- Statusanzeigen per LED.<
/p>
<
p>
- Einstellungen<
/p>
<
p>
Abwesenheits-Betrieb (Energiesparmodus)<
/p>
<
p>
Automatik-Betrieb regelt Lüftungsstufe gemäß den ermittelten Feuchtesensor-Messwerten<
/p>
<
p>
Timer-Betrieb(15/30/60Minuten) in Stufe Hoch - dann wieder zuletzt gewählte Stufe<
/p>
<
p>
1. Niedrige Drehzahl - Standardposition bei Nacht<
/p>
<
p>
2. Normale Drehzahl - Standardposition bei Tag<
/p>
<
p>
3. Hohe Drehzahl - beim Kochen und Duschen<
/p>
<
p>
- Zum Automatik-Betrieb: In dieser Position läuft das Abluftgerät bei niedriger Drehzahl bis ein deutlicher Anstieg der relativen Luftfeuchtigkeit in der Abluft innerhalb von 3 Minuten (einstellbar 5 % oder 10 % mit DIP-Schalter 7) gemessen wird. Das Gerät schaltet dann von Stufe Niedrig (1) auf Normal (2) oder Hoch (3) je nach Einstellung von DIP-Schalter 7. Wird ein Absinken der Feuchte festgestellt läuft das ZEG2 EC für 15 oder 30 Minuten in Stufe Normal, bzw. Hoch (Nachlaufzeit mit DIP-Schalter 8 einstellbar). Anschließend schaltet das Gerät auf Stufe Niedrig zurück.<
/p>
<
p>
- Zum Abwesenheits-Betrieb: Das ZEG2 EC läuft im Energiesparmodus und reagiert nicht auf den Feuchtesensor.<
/p>
<
p>
<
/p>
<
p>
Montagehinweise<
/p>
<
p>
- Die Fernbedienung ZEG2 EC-FB kann in feuchten Räumen installiert werden, aber nicht direkt in der Duschkabine. Es darf kein Spritzwasser an die Fernbedienung gelangen (Relative Feuchte max. 90 %).<
/p>
<
p>
- Das ZEG2 EC Gerät muss in einem trockenen Raum aufgestellt werden, es darf nicht mit Spritzwasser in Berührung kommen (Relative Feuchte max. 90 %).<
/p>
<
p>
<
/p>
<
p>

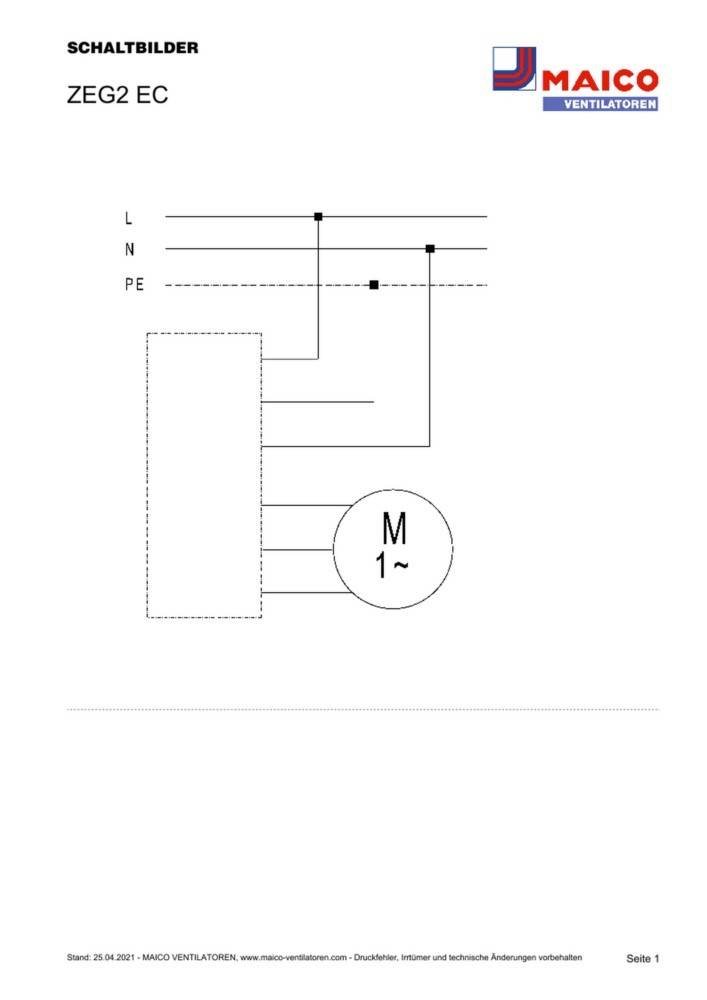

Elektrischer Anschluss<
/p>
<
p>
- Flexibles Anschlusskabel ca. 1,2 m lang.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
ZEG2 EC<
/p>
<
p>
- Fördervolumen: 535 m3/h / 600 m3/h / Systemdruck bei 200 Pa bzw. Systemdruck bei 100 Pa<
/p>
<
p>
- Drehzahlsteuerbar: ja<
/p>
<
p>
- SEC average: -20,6 kWh/(m2*a)<
/p>
<
p>
- Energieeffizienzklasse: D<
/p>
<
p>
- Spannungsart: Wechselstrom<
/p>
<
p>
- Bemessungsspannung: 230 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Leistungsaufnahme: 2 W - 85 W<
/p>
<
p>
- IMax: 0,05 A - 0,8 A<
/p>
<
p>
- Schutzart: IP 20<
/p>
<
p>
- Aufstellungsort: Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Technikraum<
/p>
<
p>
- Einbaulage: senkrecht / waagerecht<
/p>
<
p>
- Systemart: zentral<
/p>
<
p>
- Material: Kunststoff<
/p>
<
p>
- Farbe: weiß<
/p>
<
p>
- Gewicht: 4,59 kg<
/p>
<
p>
- Gewicht mit Verpackung: 5,14 kg<
/p>
<
p>

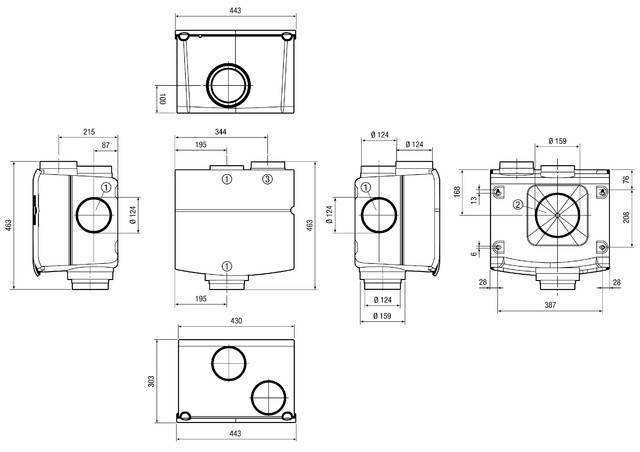

- Anschlussdurchmesser: 125 mm<
/p>
<
p>
- Breite: 443 mm<
/p>
<
p>
- Höhe: 463 mm<
/p>
<
p>
- Tiefe: 303 mm<
/p>
<
p>
- Breite mit Verpackung: 455 mm<
/p>
<
p>
- Höhe mit Verpackung: 485 mm<
/p>
<
p>
- Tiefe mit Verpackung: 315 mm<
/p>
<
p>
- Gleichstrommotor: true<
/p>
<
p>
- Max. Drehzahl: 3200 1/min<
/p>
<
p>
- WRG über: ohne<
/p>
