Überblick
Offene Anschlusstechnik zum Anschließen von vorne
Zwei schwenkbare Kranösen
Türöffnungsbegrenzungskette und Türfallriegel mit eingebauter Rückzugsfeder
Stabiles Gehäuse aus verzinktem Stahlblech, pulverbeschichtet in RAL 2000

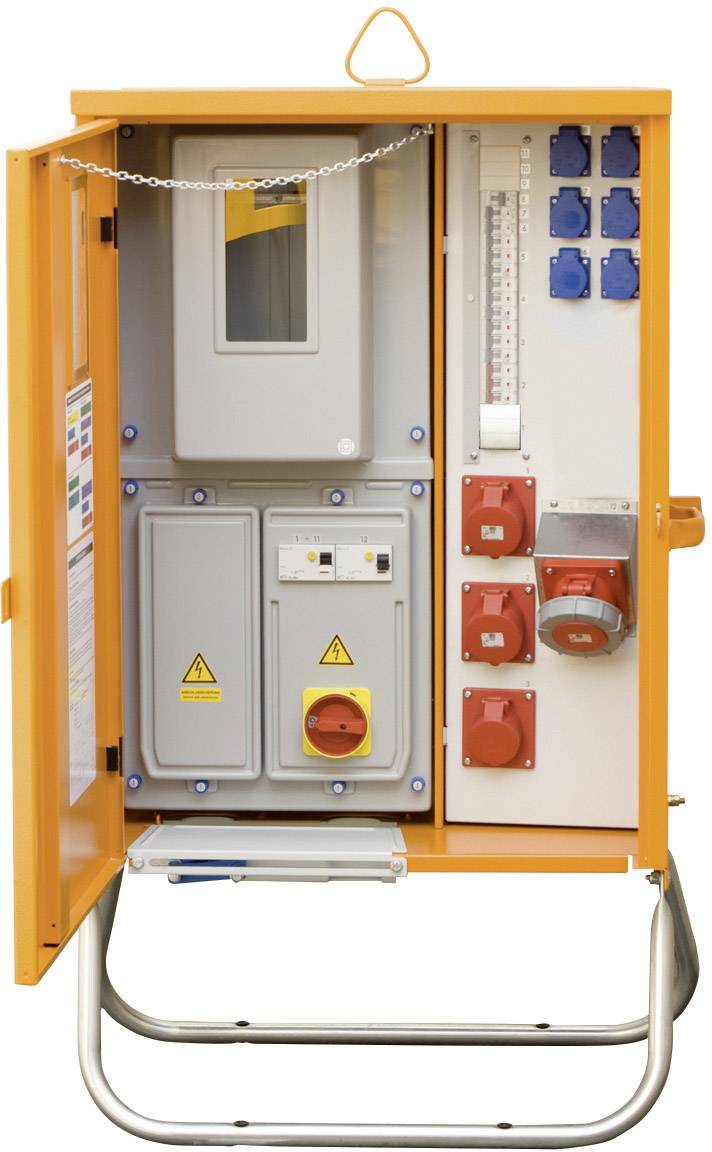

PCE Merz M-AVEV 35/21-3/V1/E02 Anschlussschrank MZ69190 400V 35A
Abbildung ähnlich
Produktbeschreibung
Beschreibung
Dieser Anschlussverteilerschrank ist der Übergabepunkt vom Versorgungsnetzbetreiber zum Baustromverteilernetz und dient der Messung der verbrauchten Elektroenergie mit zusätzlichen Steckdosenabgängen. Als Anschlusspunkt an das Netz des Versorgungsnetzbetreibers (VNB) und besonderer Speisepunkt nach DIN VDE 0100 Teil 704 zum Anschluss von Wechsel- und Drehstromverbrauchern auf Baustellen, wenn die kundeneigene Anschlussleitung vor der Messeinrichtung maximal 30m lang ist und das VNB keinen separaten Anschlussschrank fordert.
Eigenschaften
Anschlussleistung 24 kVA · Anschluss: Prismenklemmen, 70 mm² 4adrig · Ausgänge: 1 CEE-Dose 32 A, 5polig; 2 CEE-Dosen 16 A; 3 Schutzkontakt-Steckdosen 16 A. 1 FI-Schalter 40 A, 0,03 A, über CEE- und Schutzkontakt-Steckdosen · 1 Zählerfeld · Alle Einbauten schutzisoliert in Schutzart IP54, Bedienfront in IP21 · Verzinktes Untergestell mit Laschen für Erdnägel zur Bodenbefestigung.
Hinweise
Bitte beachten Sie: Es handelt sich bei diesem Artikel um eine auftragsbezogene Fertigung. Deshalb ist eine Rückgabe leider nicht möglich.
Stichwörter
4030176234776, PCE Merz, MZ69190, M-AVEV 35/21-3/V1/E02, Starkstrom, Kraftstrom, A0-34
Sonstige Hinweise
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
