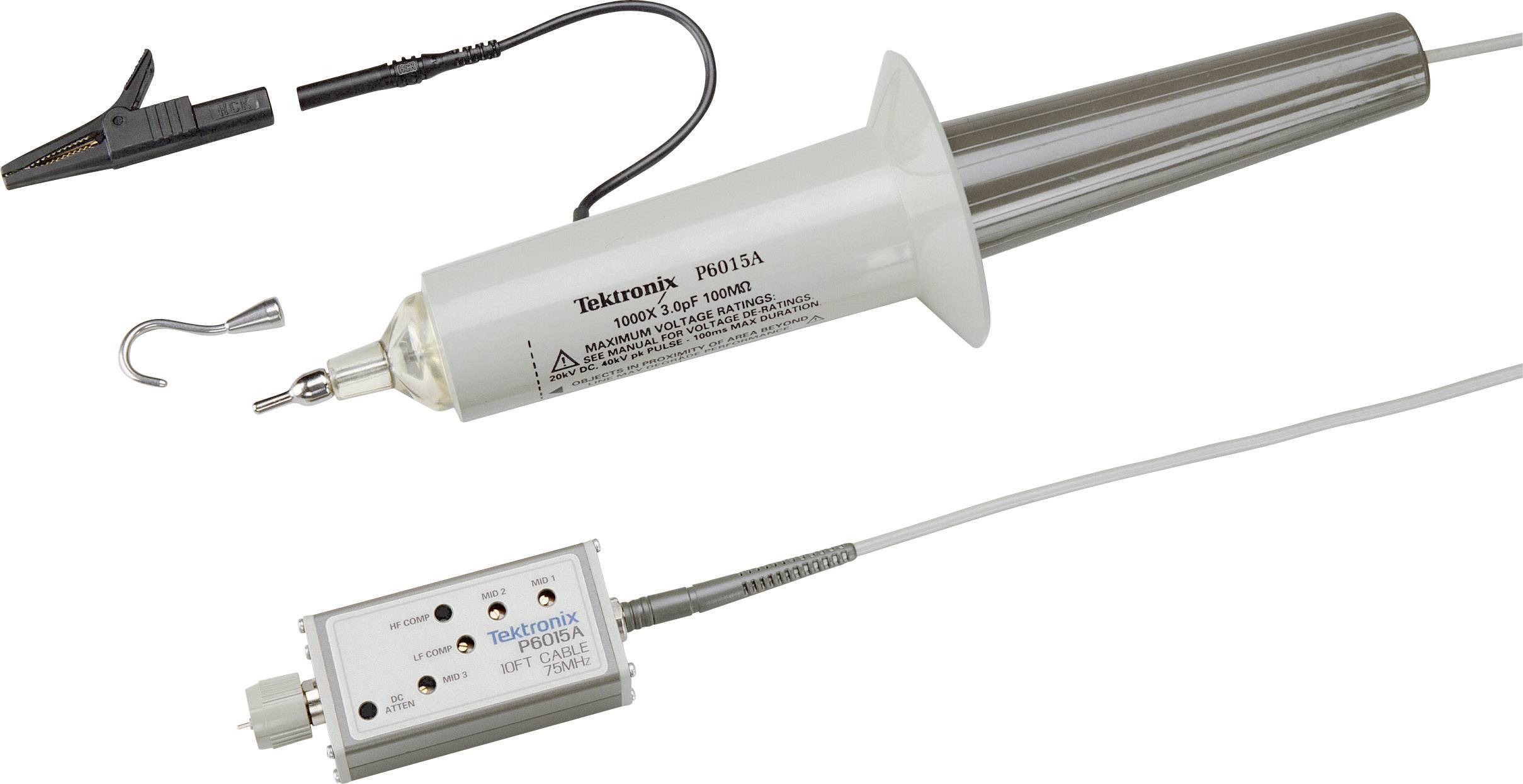

Tektronix 6015A Tastkopf berührungssicher 75MHz 1000:1

Überblick

1000:1
Bandbreite 75 MHz
Hochspannung – 20 kV DC/40 kV Spitze (100 ms Impulsbreite)
Silizium-Dielektrikum
Großer Kompensationsbereich (7 bis 49 pF)
Flexibles Hochleistungs-Erdungskabel mit Krokodilklemme

Beschreibung

Für Hochleistungsmessungen von Spannungen über 2,5 kV ist der P6015A Industriestandard. Sie können DC-Spannungen bis zu 20 kVeff und Impulse bis zu 40 kV (Spitze, 100 ms Dauer) messen. Die Bandbreite von 75 MHz ermöglicht die Erfassung von schnellen Hochspannungssignalen. Der P6015A verwendet eine ökologisch sichere Siliziumverbindung als Dielektrikum und erfordert kein Nachfüllen. Weitere Leistungsmerkmale: Ein Kompensationsbereich von 7-49 pF, ein kleines Kompensationsmodul für daneben liegende Verstärkereingänge und eine Anzeigeoption, die mit den meisten digitalen Oszilloskopen von Tektronix verwendet werden kann. Bei der Anzeigeoption entsprechen die angezeigten Spannungsamplitudenwerte dem tatsächlichen Signalwert und sind nicht um den Faktor 1000 vermindert.

Lieferumfang

• Tastkopf-Hakenspitze
• Bananensteckerspitze
• Krokodilklemme
• Erdungsleitung
• Bedienungsanleitung
