Überblick
Hochwertiges AVR-Entwicklungsboard
Inkl. Highspeed-USB-Programmer
Mit ATmega2560
Für Fortgeschrittene, Profis der Mikrocontroller-Programmierung

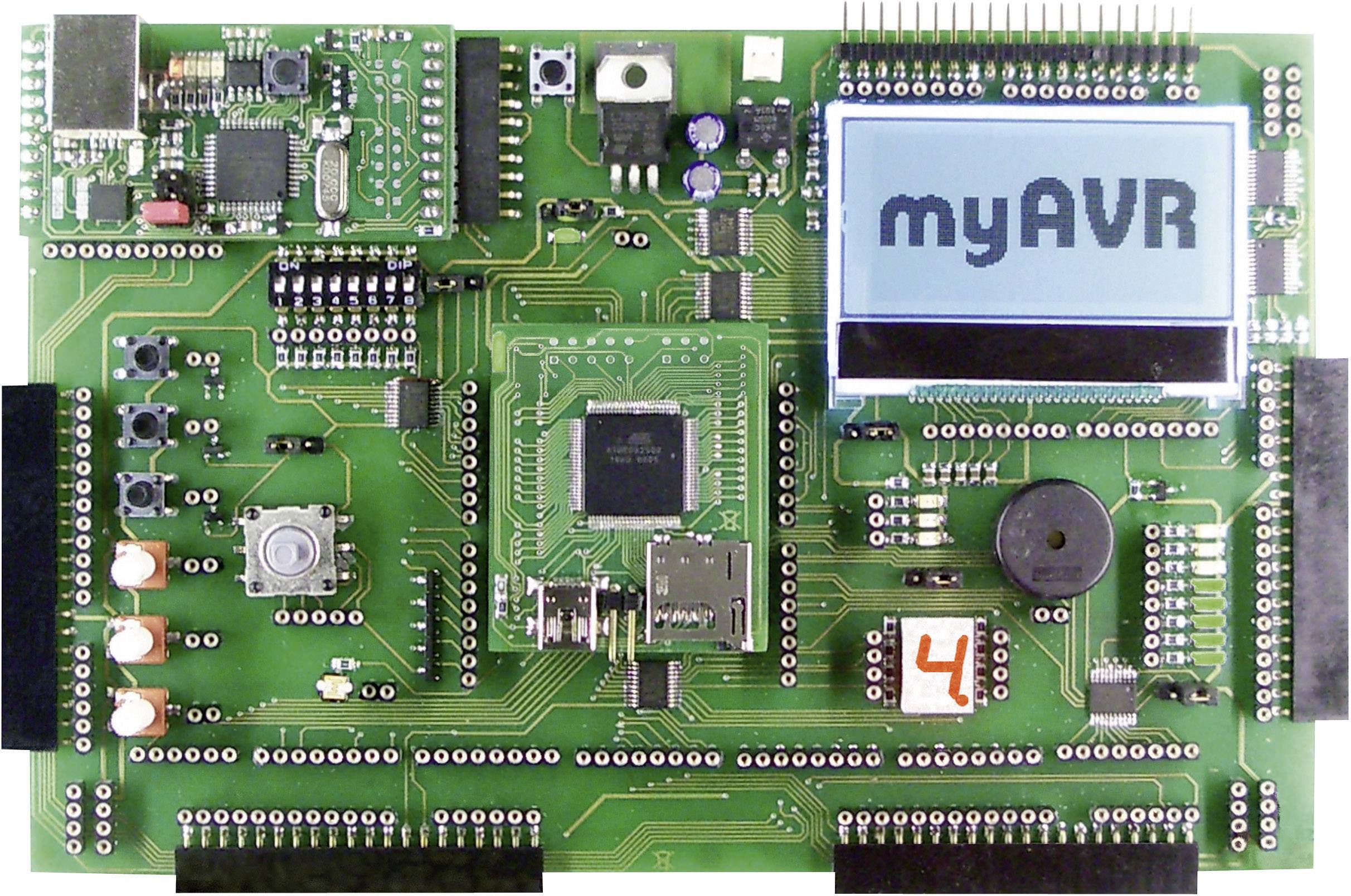

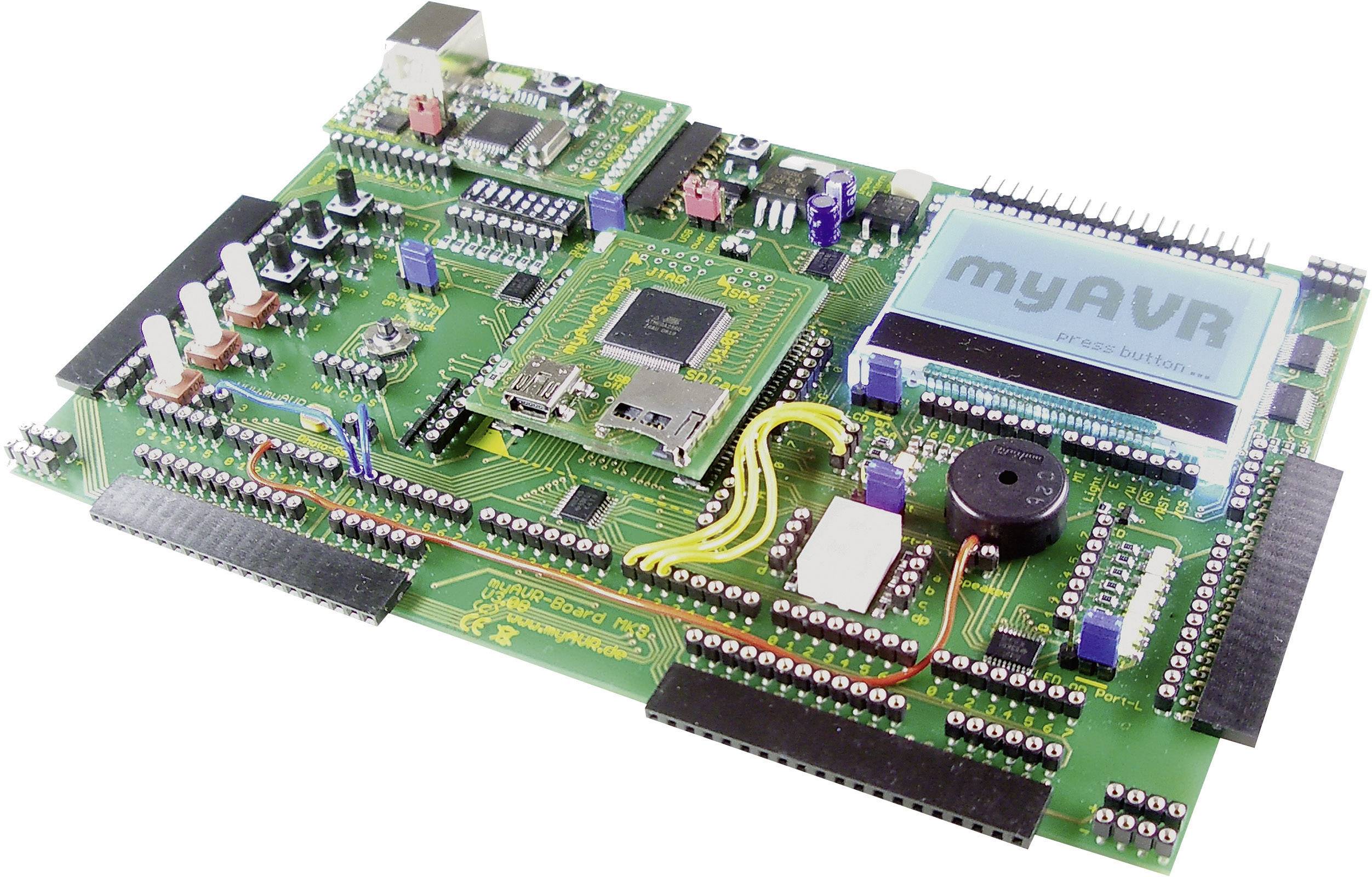

MyAVR Experimentier-Board MK3 256K PLUS
Produktbeschreibung
Beschreibung
Die myAVR Boards sind Lern- und Experimentiersysteme für AVR-Mikrocontroller der Firma ATMEL. Sie sind als LPT- sowie USB-Varianten erhältlich. Auf den Boards sind jeweils ein Programmer und die serielle Kommunikation mit dem PC vollständig integriert. Des Weiteren befinden sich typische Ein- und Ausgabegeräte, wie z. B. Potentiometer, Taster, Speaker und LEDs auf den Boards. Die Verbindungen zwischen Ein- / Ausgabegeräten und den Controllerports sind über Patchbuchsen frei konfigurierbar. Für Zusatzboards, wie dem myAVR LCD Add-On oder der Laborkarte, besitzen alle myAVR Boards mindestens einen Erweiterungssteckplatz, an dem die Ports sowie die Boardspannung herausgeführt sind. Das myAVR Workpad Plus ist eine deutsche Entwicklungsumgebung zum Erstellen, Kompilieren, Brennen und Testen von Assembler-Programmen für die myAVR Boards. Es bietet dazu zahlreiche nützliche Funktionen an, z. B. gibt es Vorlagen und Beispiele für häufig verwendete Funktionen, Sprungmarken werden automatisch überwacht und für alle Befehle und Register existiert eine Kurzreferenz.
Eigenschaften
Programmspeicher: 64-256 kB FLASH, 8 kB SRAM, 4 Byte EEPROM, bis zu 86 I/O-Lines, USB-Anschluss, Kommunikation über UART, TWI, SPI und I²C möglich, 4 myAVR Erweiterungsports, integrierter Programmer mySmartUSB MK3, AVR 8-Bit Mikrocontroller, Gehäuse: TQFP-100, bis 16 MHz, Flash: 64 kB, 10.000 mal umprogrammierbar, EEPROM: 4 kB, 100.000 mal, umprogrammierbar, RAM: 8 Kbyte, I/O-Kanäle: 86, zwei 8-Bit-Timer / Zähler, vier 16-Bit-Timer / Zähler, vier 8-Bit PWM (Pulsweitenmodulatoren), 12 PWM-Kanäle mit 2-16 Bit, 16 10-Bit Analog-Digital-Wandler, 4 serielle Schnittstellen RS232, byte-orientiert, SPI-Schnittstelle, TWI (I²C), 6 Sleep-Modes, Eingabegeräte: 3 Analog-Geräte, 3 Taster, 8-DIP-Schalter, Joystick. Lichtsensor, Ausgabegeräte: Grafik-LCD, 7-Segment-Anzeige, 8 LEDs, Speaker, 3 LEDs.
Hinweise
Zusätzlich beim Board MK3 / 256 PLUS: MicroSD-Kartenhalter und Mini-USB-Anschluss.
Stichwörter
4260083270684, myAVR, board068, MK3 256K PLUS, A0-34
