Beschreibung

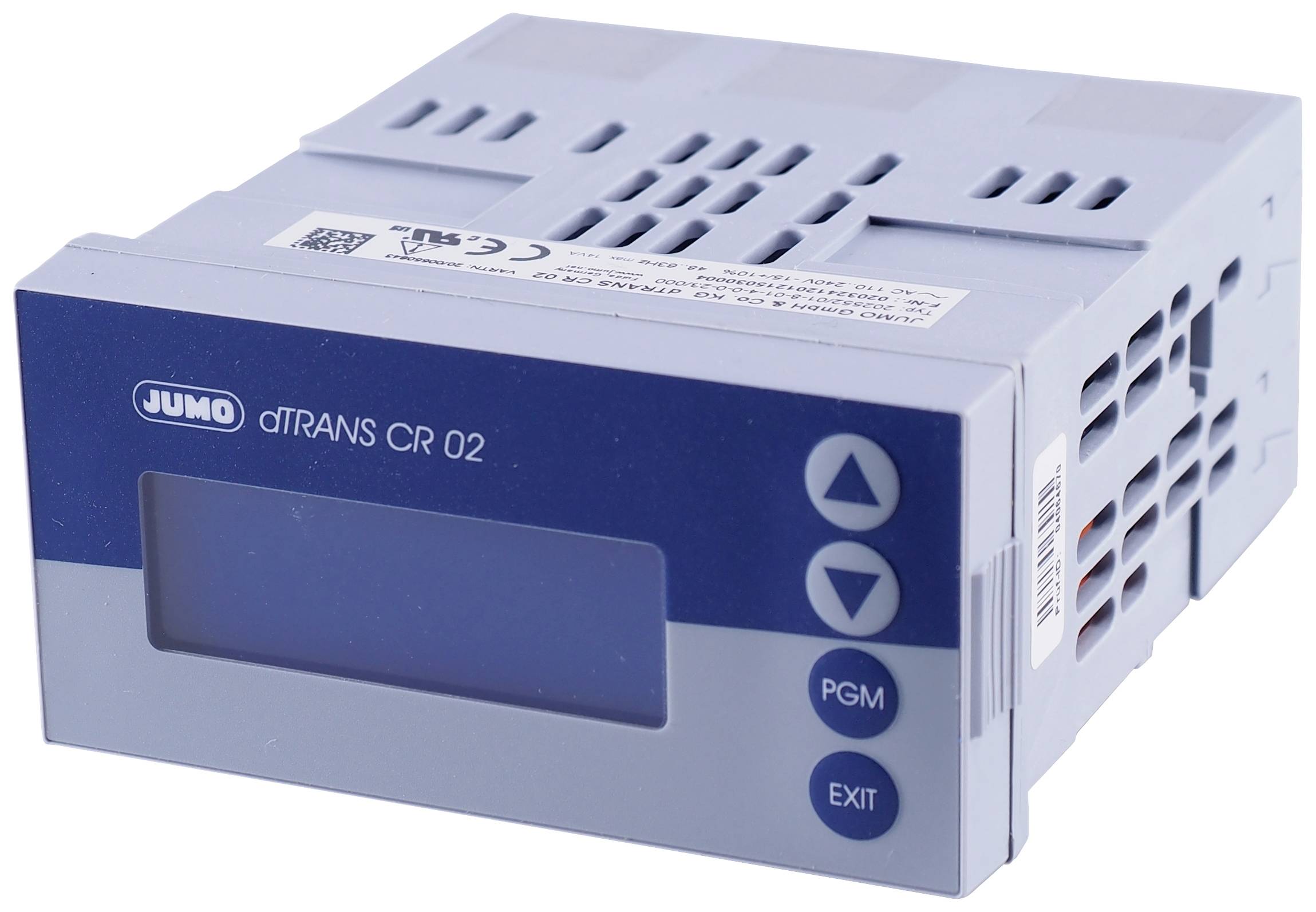

Dieser pH-Messumformer/-Regler im Schalttafelgehäuse ist ein kompaktes und zugleich modulares Gerät, das durch seine Flexibilität (unter anderem 3 Steckplätze für optionale Platinen) unterschiedlichste Aufgaben lösen kann. Der Haupteingang dient für Sensoren zur Messung des pH-Wertes oder der Redox- Spannung. Neben konventionellen Glas-Sensoren können ISFET-Sensoren oder Sensoren zur Ammoniak-Konzentration eingesetzt werden. An dem zweiten Analogeingang (Kompensationseingang) können Widerstandsthermometer Pt100 oder Pt1000, NTC/PTC oder Einheitssignale 0(4) bis 20 mA, beziehungsweise 0 bis 10 V angeschlossen werden. Die beiden binären Eingänge können sowohl als Initiatoren für Aktionen (z. B. HOLD, Tastaturverriegelung) als auch bei Anschluss von Pulsgebern (z. B. Flügelrad-Sensoren) zur Durchflussmessung eingesetzt werden. Das kontrastreiche Grafikdisplay ermöglicht die Darstellung der Eingangssignale mit Ziffern oder als Bargraph. Die Anzeige der Parameter im Klartext macht die Bedienung leicht verständlich und sicher. Der Einsatz ist durch die Einstellung als Zweipunkt-, Dreipunkt-, Dreipunkt-Schrittregler oder als stetiger Regler vielfältig. Die Software des Reglers enthält zudem eine Parametersatzumschaltung und ein Mathematikmodul. Für die komfortable Konfiguration über einen PC ist ein Setup-Programm lieferbar. Neben den bereits beschriebenen Standardein-/ausgängen verfügt das Gerät zusätzlich über einen Analogausgang. Die Spannungsversorgung erfolgt über ein Schaltnetzteil AC/DC 20..30 V 48..63 Hz. Der elektrische Anschluss erfolgt rückseitig über Schraubklemmen.
