Beschreibung

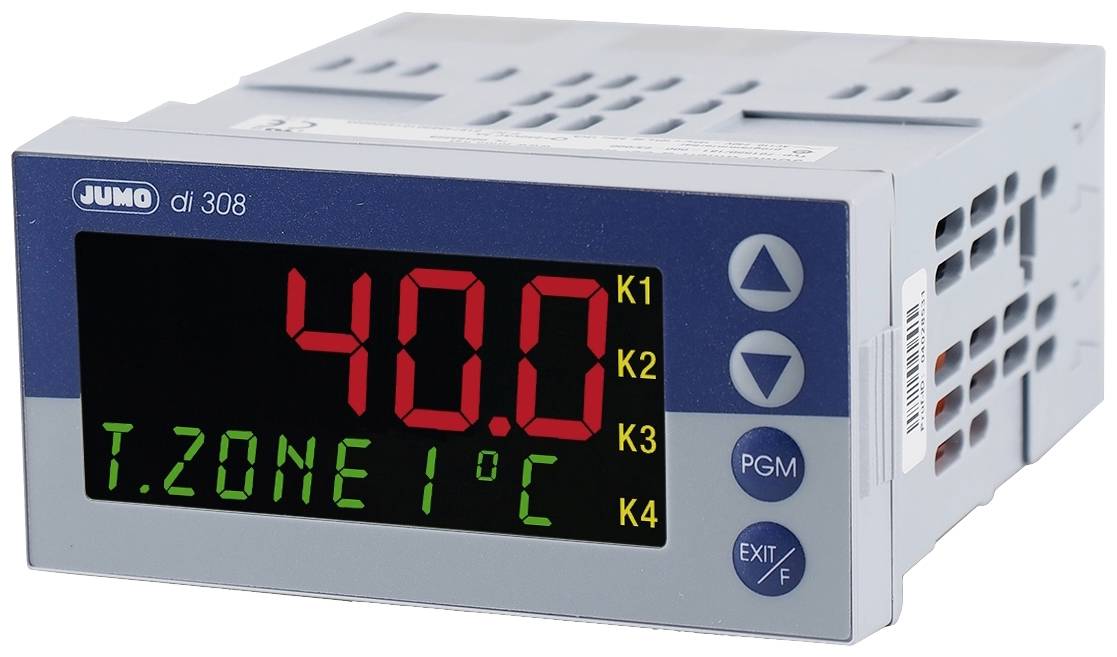

Das Anzeigeinstrument zum Schalttafeleinbau zeigt Temperaturen in °C oder °F und Einheitssignale im „Klartext“ an. Der Anzeiger ist mit einem universellen Analogeingang, zwei Binäreingängen, zwei Relaisausgängen, zwei Logikausgängen sowie einer Spannungsversorgung für Zweidraht-Messumformer ausgestattet. Drei Erweiterungssteckplätze können mit zusätzlichen Ein- und Ausgängen und Schnittstellen bestückt werden. Die kontrastreiche, mehrfarbige LCD-Anzeige für die Messwertanzeige und Bedienerführung besteht aus einer fünfstelligen 7-Segment-Anzeige (Wertanzeige oder Parametereinstellung), einer achtstelligen 16-Segment-Anzeige mit Farbumschaltung (Wertanzeige, Parametername, Kanalname, Prozess-/Alarmtext als max. 24-Zeichen-Laufschrift oder Pseudo-Bargraph) und vier Schaltstellungsanzeigen für die Binärausgänge. Zur Bedienung und Konfiguration des Gerätes stehen vier Tasten zur Verfügung. Die Linearisierungen der üblichen Messwertgeber sind gespeichert. Der elektrische Anschluss erfolgt rückseitig über Schraubklemmen. Der Anzeiger hat die Zulassung nach cULus.
