Beschreibung
Aktive Terminierung für 1-Wire Netzwerke
In einem 1-Wire Netzwerk sorgt der 1-Wire Term 1 für einen definierte Terminierung am Ende des 1-Wire Netzwerks und sorgt damit für ein stabiles und professionelles 1-Wire Netzwerk. Das 1-Wire Term 1 ist damit ein Grundbestandteil jedes 1-Wire Netzwerks. Das Modul beinhaltet einen passiven und aktiven Abschlusswiderstand und eine Signalisierung der Busaktivität.
Die aktive Terminierung (1-Wire Term 1) ist zur Erhöhung der maximalen Leitungslänge und Verbesserung der Systemstabilität des 1-Wire Netzwerks sehr empfehlenswert, besonders bei langen 1-Wire Leitungen und bei einem Aufbau in Stern oder Baum Topologie.
In einem 1-Wire Netzwerk können bis zu 3 Stück 1-Wire Term 1 Module angeschlossen werden.
Das 1-Wire Term 1 ist sehr kompakt gehalten und kann ideal in einer Unterputzdose verbaut werden.
Integration in 1-Wire Netzwerk

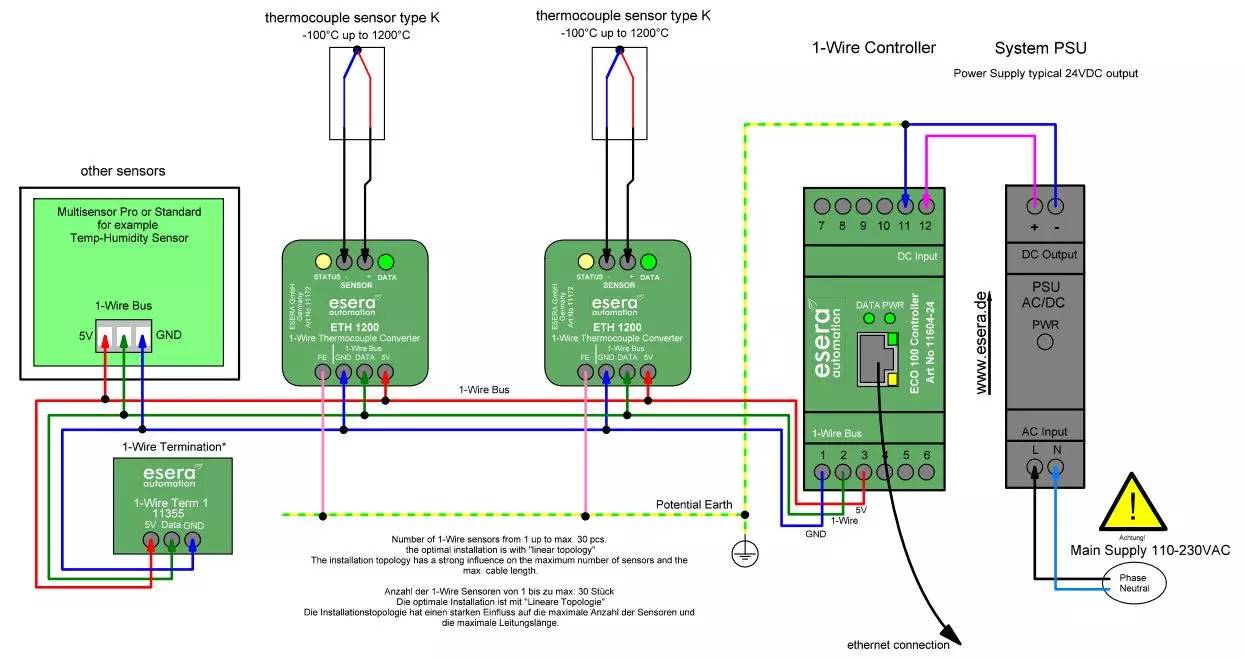

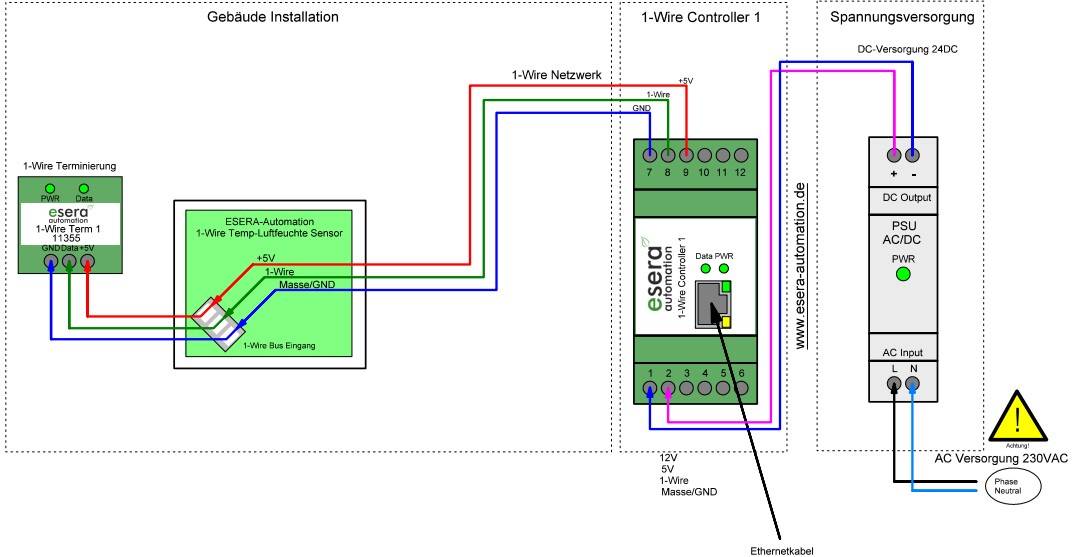

Das 1-Wire Term 1 Modul wird am Ende eines 1-Wire Netzwerkkabels montiert.
Wenn das 1-Wire Netzwerk sternförmig, also mit mehreren 1-Wire Kabelstrecken aufgebaut ist, sollte an jedes Ende ein 1-Wire Term 1 Modul angeschlossen werden.
Es sollten in einem 1-Wire Netzwerk nicht mehr wie drei 1-Wire Term 1 Module verwendet werden.
Linear Topologie
Der Aufbau entspricht der Linear-Topologie mit dem Unterschied, dass die Slaves über Leitungen mit einer Länge von mehr als 3m (Abzweig, Stub) am Hauptstrang angeschlossen sind.
.
Stern oder Baum Topologie
Das Netz teilt sich hier am oder in der Nähe vom 1-Wire Buskopplers / 1-Wire Controller /1-Wire Hub (Busmaster) in mehrere große Stränge auf. Sensoren und Aktoren (z.B. Schaltmodule) sind am Ende oder entlang des jeweiligen Strangs angeschlossen.
