Beschreibung

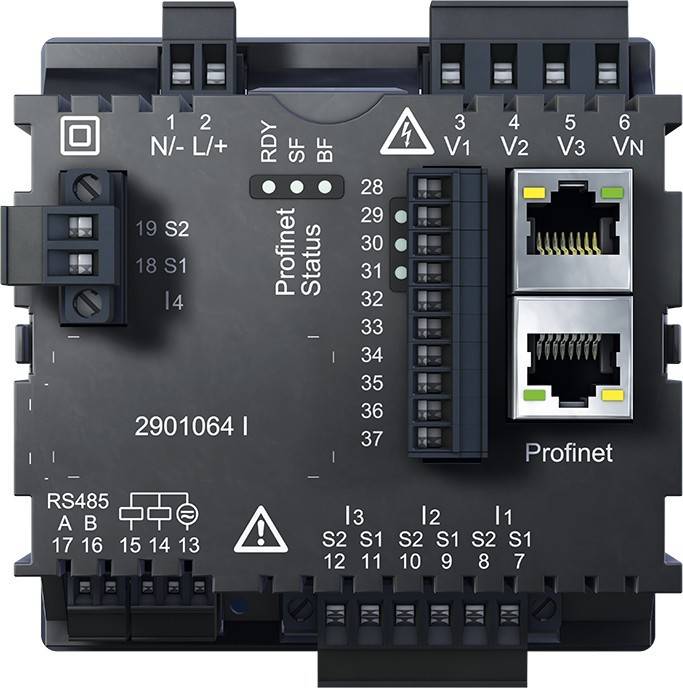

Energiemessgerät UMG 96RM-PN mit Profinet, (UL)Versorgungsspannung 24V..90V (50/60Hz)
24V..90V DC, 150V CATIIISpannungsmessung, Messkategorie 300V CATIII,3 Spannungsmesseingänge (L-N: 20V-300V
L-L: 34V- 520V
45Hz-65Hz),3+1 Strommesseingänge 0..5A, Ansprechstrom 5mA,Messung in Dreiphasen-4-Leitersystemen mit geerdetem Neutralleiter bis max. 277V / 480V,Messung in geerdeten Dreiphasen-3-Leitersystemen bis max. 480V,Messung in geerdeten Einphasen-3-Leitersystemen bis max. 220V-440V,Messung in geerdeten Einphasen-2-Leitersystemen bis max. 220V,2 digitale Ausgänge3 digitale Ein-/Ausgänge, konfigurierbar2 analoge Eingänge, wahlweise als Temperatur- oder Differenzstrommesseingang,Homepage,Schnittstellen: RS485, EthernetProtokoll: Profinet, TCP / IP, Modbus RTUZubehör (inklusiv):33.03.339 Installationsanleitung, Sicherheitshinweise und "
Software-GridVis"
Schnelleinstieg52.22.251 Befestigungssatz 08.01.505 Patch-Kabel 2m gedreht grau52.00.008 RS485 Abschlusswiderstand 120 OhmProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html
Eigenschaften
- Hersteller: Janitza Electronic
- Bezeichnung: Netzanalysator 24-90VAC, 24-90VDC
- Typ: UMG 96RM-PN #5222091
- Ausführung: Messwandler
- Montageart: Frontmontage
- Amperemeter: ja
- Blindleistungsmesser: ja
- Mit Drehzahlmesser: nein
- Frequenzmesser: ja
- Voltmeter: ja
- Oberwellenmessung: 40. Harmonische
- Scheinleistung: ja
- Wirkleistungsmessgerät: ja
- Leistungsfaktor: ja
- Phasenwinkel (cos phi): ja
- Messwertspeicher: nein
- Anzahl der Spannungsmesseingänge: 3
- Anzahl der Strommesseingänge: 4
- Spannungsart der Versorgungsspannung: AC/DC
- Versorgungsspannung bei AC 50 Hz: 24..90 V
- Versorgungsspannung bei DC: 24..90 V
- Maximalstrom (Imax): 6 A
- Display: LCD
- Anzahl der analogen Eingänge: 4
- Anzahl der digitalen Eingänge: Konfigurierbar: Alternativ 0 Eingänge und 5 Ausgänge
- Anzahl der digitalen Ausgänge: Konfigurierbar: Alternativ 0 Eingänge und 5 Ausgänge
- Anzahl der Ethernet-Anschlüsse: 2
- Geeignet für RJ-Stecker: ja
- Mit Kommunikationsschnittstelle RS-485: ja
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für MODBUS: Modbus RTU & Modbus TCP/IP
- Unterstützt Protokoll für PROFINET IO: ja
- Breite: 96 mm
- Höhe: 96 mm
- Tiefe: 78 mm
- Schutzart (IP), frontseitig: Mit Dichtung (Artikelnummer 2901065) IP54
