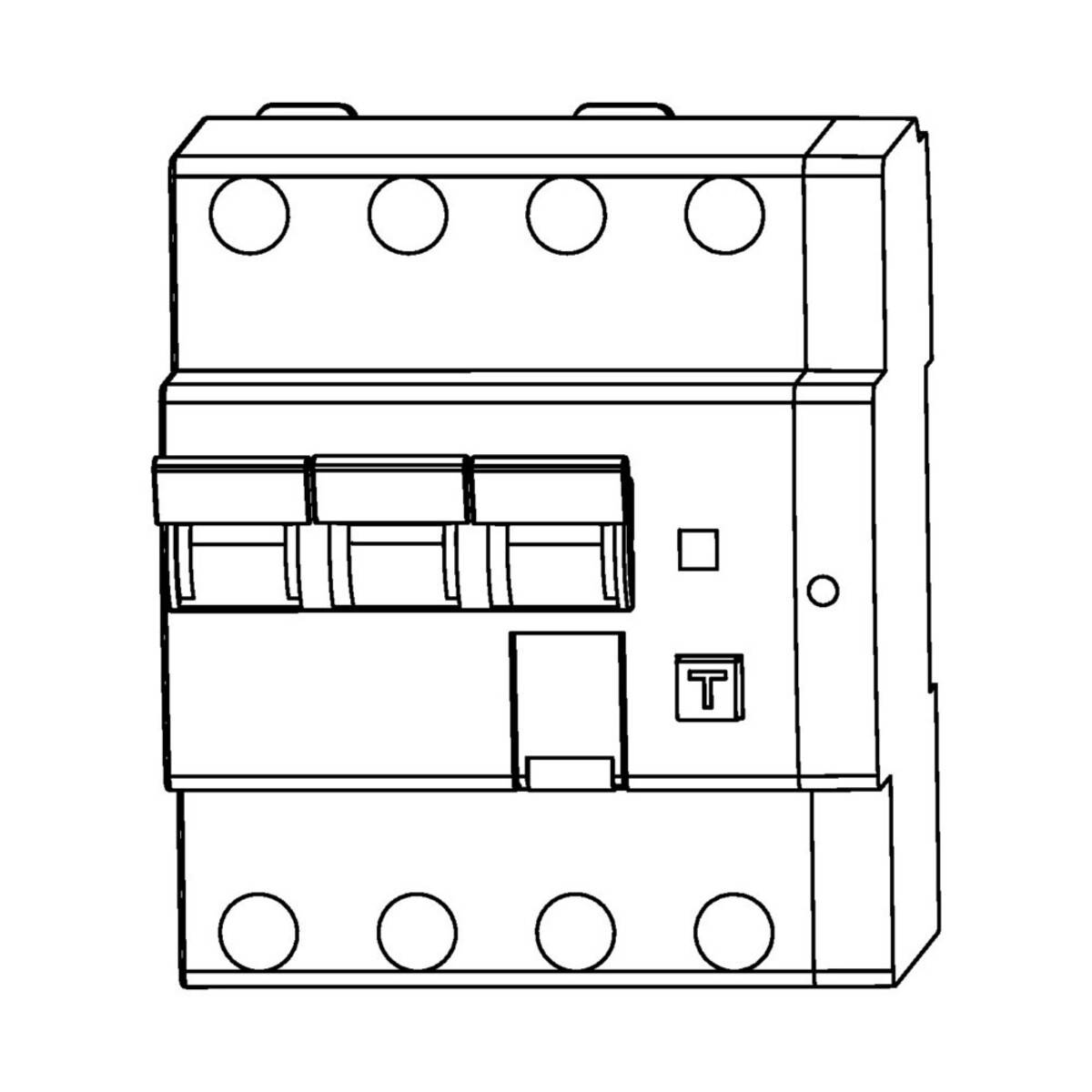

Doepke FI-/LS-Kombination DRCBO4C20/0,30/3NBSK

Beschreibung

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der Baureihe DRCBO 4 liegt bei 6 kA. Schalter des Fehlerstromtyps B sind allstromsensitiv. Die Baureihe SK gewährleistet zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit. Mit einer geringen Ansprechempfindlichkeit gegenüber Differenzströmen mit höheren Frequenzen sind unsere SK-Schalter perfekt für den Einsatz in Betriebsstätten, die keinen Brandschutz erfordern. Mit der Auslösecharakteristik C gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise mit Verbrauchern, die höhere Einschaltspitzen erzeugen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.

Eigenschaften

• hersteller: Doepke
• bezeichnung: FI-/LS-Kombination
• typ: DRCBO4C20/0,30/3NBSK
• polzahl (gesamt): 4
• anzahl der abgesicherten pole: 3
• bemessungsspannung: 400 V
• bemessungsisolationsspannung ui: 440 V
• bemessungsstoßspannungsfestigkeit uimp: 4 kV
• bemessungsstrom: 20 A
• bemessungsfehlerstrom: 0,3 A
• fehlerstrom-typ: B
• energiebegrenzungsklasse: 3
• verlustleistung: 11,5 W
• bemessungsabschaltvermögen nach en 61009: 6 kA
• bemessungsschaltvermögen icn nach en 61009-1: 6 kA
• abschaltcharakteristik: kurzzeitverzögert
• stoßstromfestigkeit: 3 kA
• spannungsart: AC
• frequenz: 50 Hz
• auslösecharakteristik: C
• mitschaltender neutralleiter: ja
• mit verriegelungsvorrichtung: nein
• Überspannungskategorie: 3
• verschmutzungsgrad: 2
• umgebungstemperatur während des betriebs: -25..40 °C
• breite in teilungseinheiten: 4,5

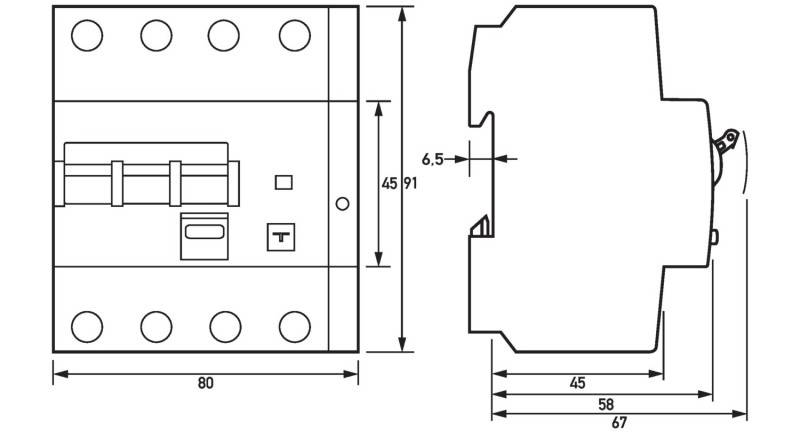

• einbautiefe: 67 mm
• fehlauslöseschutz: nein
• schutzart (ip): IP20
• anschließbarer leiterquerschnitt eindrähtig: 1..35 mm²
• anschließbarer leiterquerschnitt mehrdrähtig: 1..25 mm²
