Beschreibung

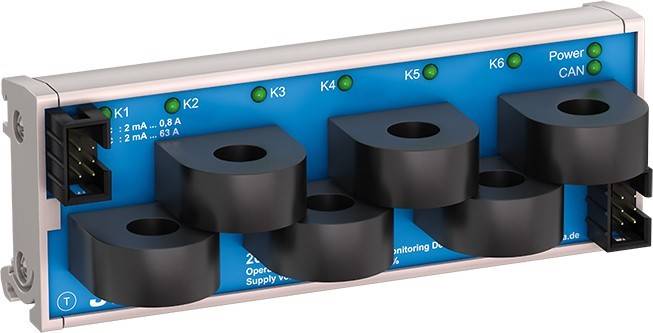

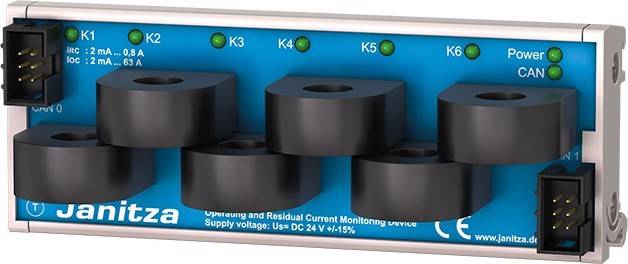

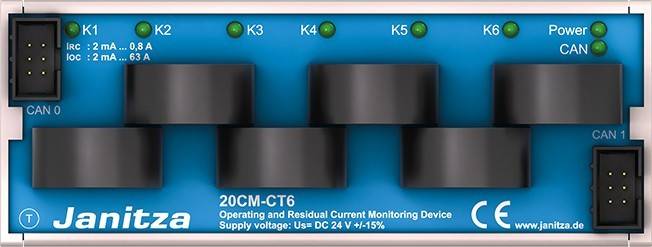

Messmodul 20CM-CT6zur Erweiterung eines Messsystems in Verbindung mit dem Kopfmodul UMG 20CM zur Hutschienenmontage.Zur Erfassung und Überwachung von Betriebs- und Differenzströmen auf 6 Strommesseingängen pro Erweiterungsmodul
auf bis zu 96 Strommesseingänge (16x6) modular erweiterbarAutomatische Adressierung der Teilnehmer und einfache InstallationVersorgungsspannung US (über CAN-Bus) DC 24V (± 10?%, PELV)Zum Einsatz in folgenden Netzformen: TN, TT und ITZur Messung in Einphasen-/Mehrphasennetzen: 1 ph, 2 ph, 3 ph und bis zu 6 mal 1 phAnsprechbetriebsstrom AC 2 mA bis 63 AAnsprechdifferenzstrom AC 2 mA bis 1 Amit einer Messgenauigkeit von 0,5 % für Betriebsstom und 0,5 % für DifferenzstromAutomatische Bereichsumschaltung zwischen Betriebs- und Differenzstrom ohne WandlerkorrekturIntegrierter 956 kB Speicher reicht für 85 Tage bei 10-min MittelwertenAnalysekanal bis zu 63 harmonischen pro Kanalmit integrierter Überwachungsfunktion und Meldung durch LED-Anzeige am ModulKommunikation mit dem Kopfgerät UMG 20CM über CANopenZubehör:1x Anschlusskabel (Flachbandkabel ca. 20 cm mit 2 IDC SteckernDokumentation (Datenblatt)33.03.790 Benutzerhandbuch (de)
