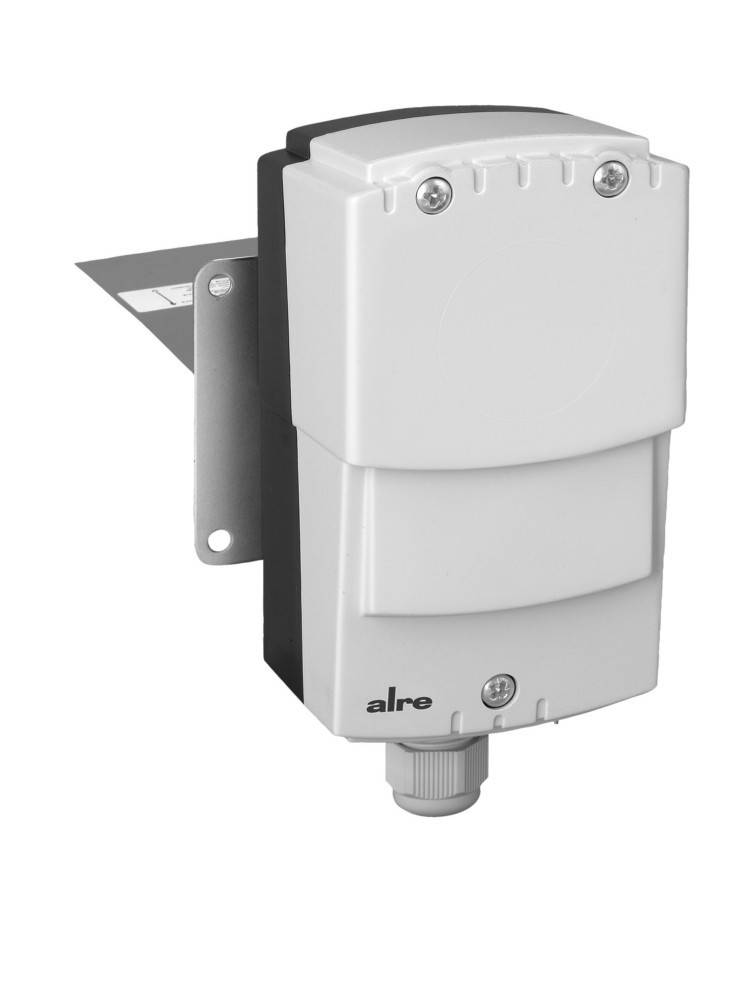

Alre-it Windfahnen-Relais JSL-1 E

Beschreibung

Windfahnen-Relais zur Überwachung von Luftströmungen in Kanälen, in Zu- und Abluftgeräten von Ventilatoren oder elektrischen Heizregistern. Das Windfahnenrelais ist werkseitig auf die minimalen Schaltpunkte eingestellt. Durch Rechtsdrehen der innen liegenden Schraube können die Einschalt-/Abschaltwerte erhöht werden. Einbau erfolgt in senkrechter Paddelstellung von oben in eine waagerechte Rohrleitung/Kanal. Der Einstellbereich beträgt 2 m/s 9,2 m/s und die Hysterese ca. 1 m/s.

Eigenschaften

• hersteller: Alre-it
• bezeichnung: Windfahnen-Relais mechanisch
• typ: JSL-1 E
• ausführung des elektrischen anschlusses: Schraubanschluss
• geeignet für flüssigkeiten: nein
• geeignet für gase: ja
• messkopf im gerät integriert: ja
• mit messkopf enthalten: ja
• messprinzip: sonstige
• einstellbarer ansprechwert für strömung bei gasen: 2..9,2 m/s
• mediumtemperatur: -35..120 °C
• umgebungstemperatur für auswerteelektronik: -40..80 °C
• versorgungsspannung bei ac 50 hz: 230 V
• anzahl der schaltpunkte: 1
• anzahl der kontakte als wechsler: 1
• transistorausgang: nein
• bemessungsschaltstrom: 15 A
• schutzart (ip) auswerteelektronik: IP65
• schutzart (ip) messkopf: IP20

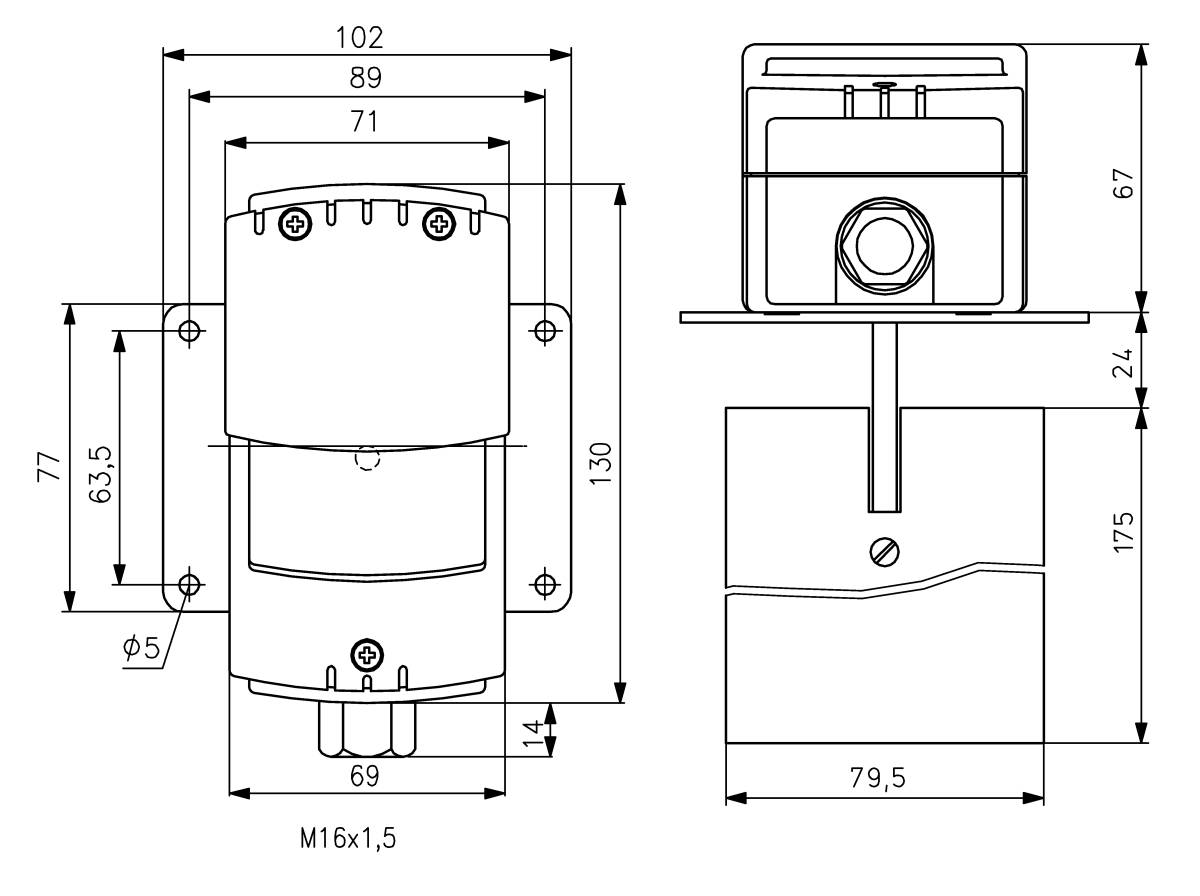

• breite: 71 mm
• höhe: 130 mm
• tiefe: 67 mm
