Beschreibung
Ausführung mit Drucksteuerung
- Intelligente Drucksteuerung.
- Einstellung von 2 Druckwerten möglich.
- Tag-Nacht-Umstellung.
- Status Reparaturschalter Potentialfreier Kontakt (bis 230 V/2 A belastbar).
- Störmeldung Drucksteuerung Potentialfreier Kontakt (bis 230 V/2 A belastbar).
Merkmale
- Formschönes Gehäuse aus verzinktem Stahlblech.
- Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß EN ISO 13857.
- Abdeckung für Reinigungsarbeiten leicht abnehmbar.
- Automatische Störmeldung.
- Integrierter Reparaturschalter.
- Schutzart IP X5.
- Stabile Transportösen ermöglichen einen Transport per Kran.
- Entspricht der DIN EN 60204-1 und DIN EN 60335-1.
Regelung
- Intelligente Steuerungsmöglichkeiten über Modbus, 0-10 V, PWM oder Drucksteuerung.
- Ausgabe von Störmeldungen.
- Drucksensor im Ventilatorgehäuse der PG-Varianten betriebsbereit eingebaut.
Motor und Flügelrad
- EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN 400.
- Überlastungsschutz serienmäßig.
- Keine Maßnahmen zum Motorschutz notwendig.
- Drehzahlsteuerbar, Ausnahme: MDR-PG .. EC, MDR-VG .. EC.

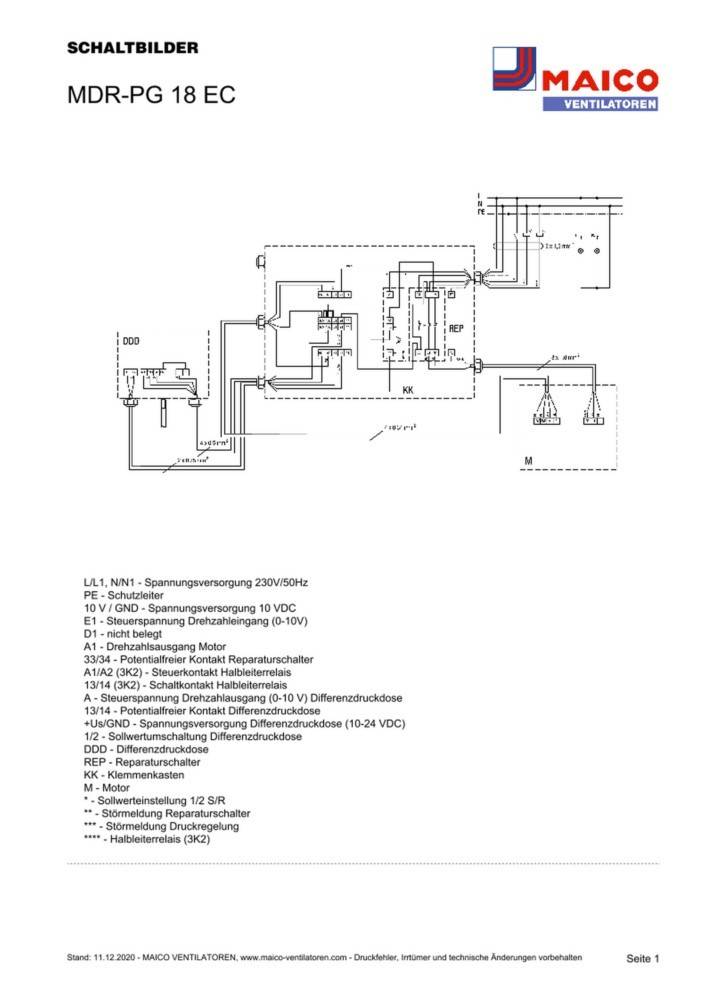

Elektrischer Anschluss
- Gemeinsamer Netzanschluss für Ventilator und Regelung.
- Netzanschlüsse jeweils 3 x 1,5 mm2 (oder 7 x 1,5 mm2) vom Typ NYM-J.
- Steuerleitung ab 0,5 mm2.
- Anschlussklemmen für Drehzahlsteuerung mittels 0-10 V, PWM oder Potentiometer.
- Anschlussklemme für Status-Drehzahl-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).
- Anschlussklemme für Modbus-Ausgang (MDR 22 EC, MDR 25 EC, MDR 31 EC).
- Anschlussklemme für Störmeldungen.
Artikel:
MDR-PG 18 EC
- Fördervolumen: 1150 m3/h
- FördervolumenNenn: 632 m3/h / im opt. Wirkungsgrad
- Druck pfs, Nenn: 382 Pa - im opt. Wirkungsgrad
- Drehzahl nNenn: 2860 1/min - im opt. Wirkungsgrad
- Laufradtyp: radial
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 167 W / im opt. Wirkungsgrad
- INenn: 1,23 A / im opt. Wirkungsgrad
- IMax: 1,3 A
- Schutzart: IP X5
- Wärmeklasse: F
- Polumschaltbar: nein
- Einbauort: Dach
- Einbaulage: senkrecht
- Gewicht: 20,82 kg
- Gewicht mit Verpackung: 22,82 kg
- Schwenkbar: nein
- Nennweite: 180 mm
- Breite: 500 mm
- Höhe: 406 mm
- Tiefe: 500 mm
- Breite mit Verpackung: 530 mm
- Höhe mit Verpackung: 430 mm
- Tiefe mit Verpackung: 530 mm
- Fördermitteltemperatur bei IMax: -25 °C bis 60 °C
- Temperaturklasse: F
- Gesamteffizienz e: 40,3 %
- Effizienzgrad N: 78,4
- Herstellungsjahr: siehe Typenschild
- Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233
- PBEP / FördervolumenBEP / Pfs, BEP: 0,167 kW / 632 m3/h / 382 Pa
- Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
- Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
- Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -
- SchallleistungspegelLWA5: 82 dB
