Produktbeschreibung

Überblick

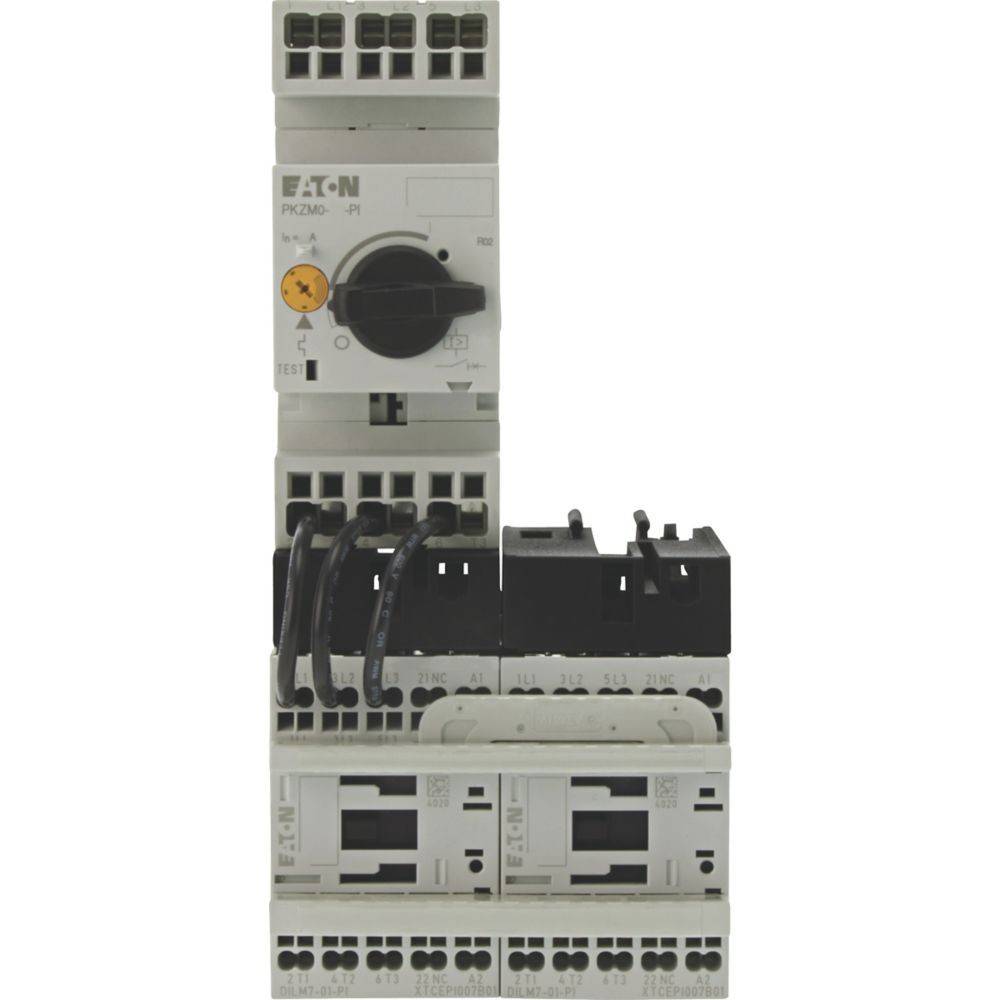

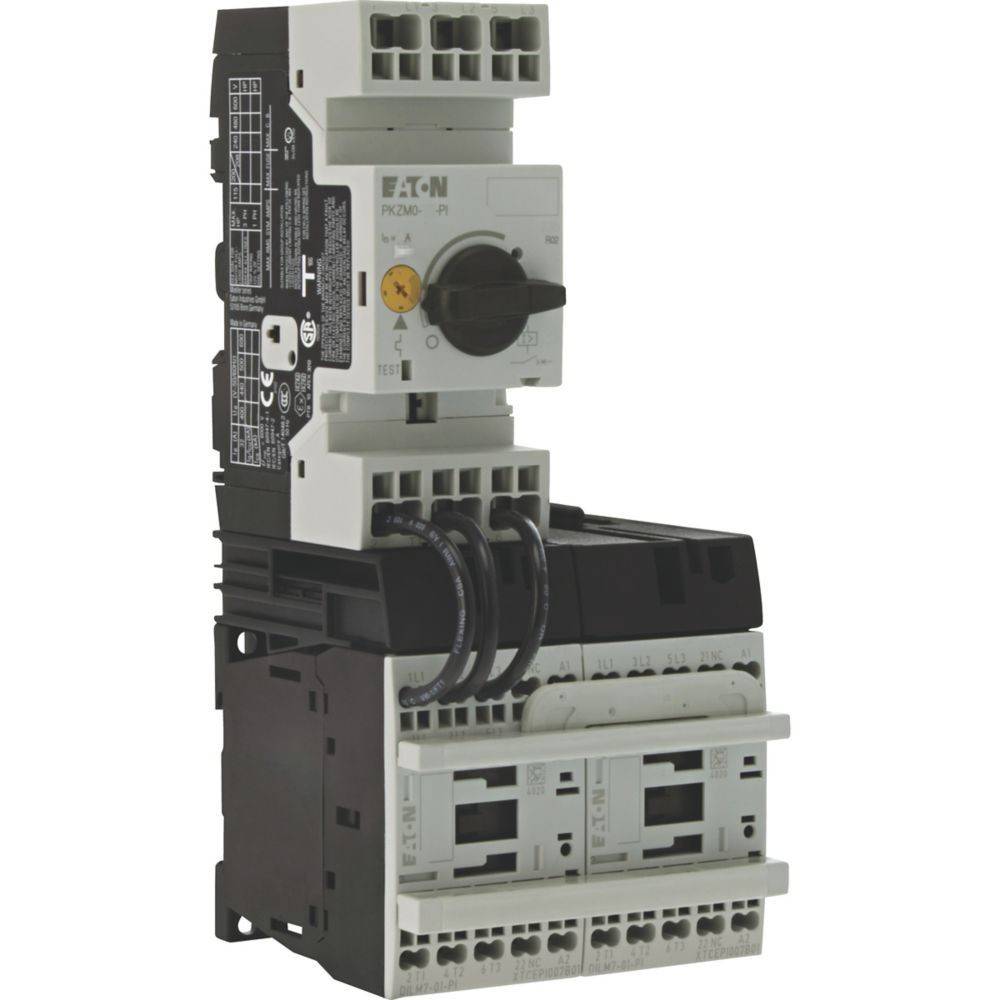

Wendestarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 0,12, 0,18 kW, Einstellbereich Überlastauslöser: Ir= 0,4 - 0,63 A, Koordinierung: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0665

Beschreibung

hersteller: Eaton
bezeichnung: Wendestarter
typ: MSC-R-0,63-M7#199596
art des motorstarters: Wendestarter
mit kurzschlussauslöser: ja
bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
bemessungssteuerspeisespannung us bei dc: 24 V
spannungsart zur betätigung: DC
bemessungsbetriebsleistung bei ac-3, 230 v, 3-phasig: 0,09 kW
bemessungsbetriebsleistung bei ac-3, 400 v: 0,12 kW
bemessungsleistung, 460 v, 60 hz, 3-phasig: 0 kW
bemessungsleistung, 575 v, 60 hz, 3-phasig: 0 kW
bemessungsbetriebsstrom ie: 0,6 A
bemessungsbetriebsstrom bei ac-3, 400 v: 0,63 A
Überlastauslöser stromeinstellung: 0,63 A
bedingter bemessungskurzschlussstrom, zuordnungsart 1, 480 y/277 v: 0 A
bedingter bemessungskurzschlussstrom, zuordnungsart 1, 600 y/347 v: 0 A
bedingter bemessungskurzschlussstrom, zuordnungsart 2, 230 v: 50 A
bedingter bemessungskurzschlussstrom, zuordnungsart 2, 400 v: 50 A
leistungsaufnahme: 2,6 W
umgebungstemperatur, obergrenze ohne einschränkungen: 55 °C
temperaturkompensierter Überlastschutz: ja
auslöseklasse: CLASS 10 A
anschlussart hauptstromkreis: Federzuganschluss
ausführung elektrischer anschluss für hilfs- und steuerstromkreis: Federzuganschluss
tragschienenmontage möglich: nein
mit trafo: nein
geeignet für not-aus: nein
zuordnungsart nach iec 60947-4-3: Klasse 2
externer reset möglich: nein
mit sicherung: nein
schutzart (ip): IP20
schutzart (nema): sonstige
unterstützt protokoll für tcp/ip: nein
unterstützt protokoll für profibus: nein
unterstützt protokoll für can: nein
unterstützt protokoll für interbus: nein
