Beschreibung

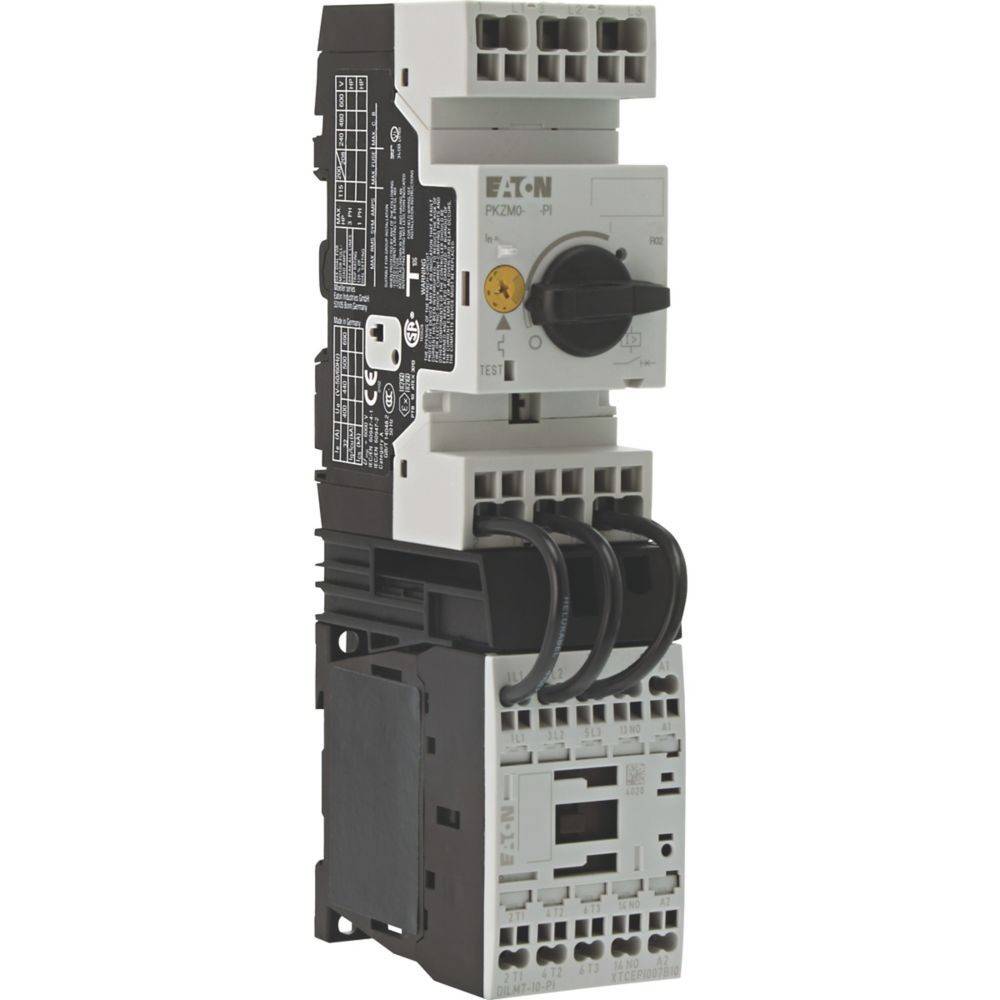

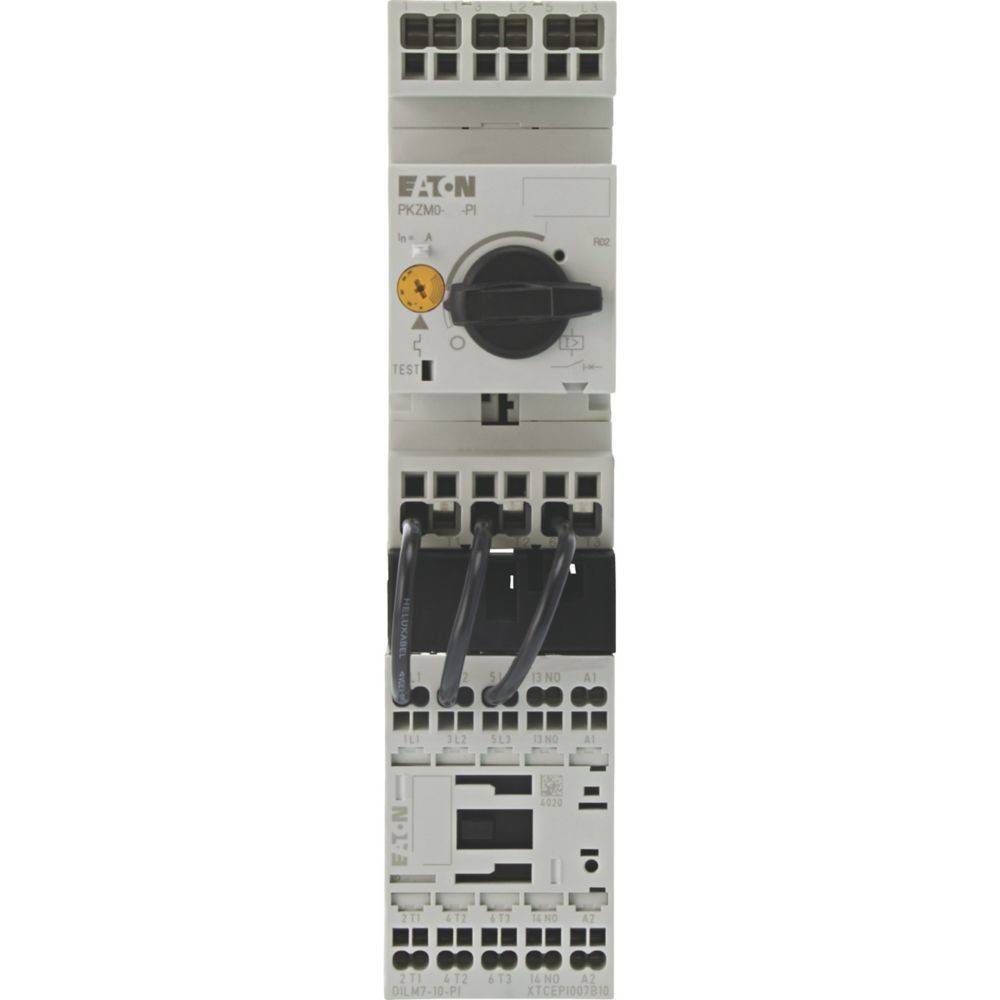

Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsleistung Motor AC-3 380 V 400 V 415 V: P= 0,75 kW, Einstellbereich Überlastauslöser: Ir= 1,6 - 2,5 A, Koordinierung: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Wechselspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Eigenschaften
- hersteller: Eaton
- bezeichnung: Direktstarter
- typ: MSC-D-2,5-M7(#199566
- art des motorstarters: Direktstarter (DOL)
- mit kurzschlussauslöser: ja
- bemessungssteuerspeisespannung us bei ac 50 hz: 230 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- bemessungsbetriebsleistung bei ac-3, 230 v, 3-phasig: 0,37 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 0,75 kW
- bemessungsleistung, 460 v, 60 hz, 3-phasig: 0 kW
- bemessungsleistung, 575 v, 60 hz, 3-phasig: 0 kW
- bemessungsbetriebsstrom ie: 1,9 A
- bemessungsbetriebsstrom bei ac-3, 400 v: 2,5 A
- Überlastauslöser stromeinstellung: 1,6..2,5 A
- bedingter bemessungskurzschlussstrom, zuordnungsart 1, 480 y/277 v: 0 A
- bedingter bemessungskurzschlussstrom, zuordnungsart 1, 600 y/347 v: 0 A
- bedingter bemessungskurzschlussstrom, zuordnungsart 2, 230 v: 50 A
- bedingter bemessungskurzschlussstrom, zuordnungsart 2, 400 v: 50 A
- leistungsaufnahme: 1,4 W
- anzahl der hilfskontakte als schließer: 1
- umgebungstemperatur, obergrenze ohne einschränkungen: 55 °C
- temperaturkompensierter Überlastschutz: ja
- auslöseklasse: CLASS 10 A
- anschlussart hauptstromkreis: Federzuganschluss
- ausführung elektrischer anschluss für hilfs- und steuerstromkreis: Federzuganschluss
- tragschienenmontage möglich: nein
- mit trafo: nein
- geeignet für not-aus: nein
- zuordnungsart nach iec 60947-4-3: Klasse 2
- externer reset möglich: nein
- mit sicherung: nein
- schutzart (ip): IP20
- schutzart (nema): sonstige
- unterstützt protokoll für tcp/ip: nein
- unterstützt protokoll für profibus: nein
- unterstützt protokoll für can: nein
