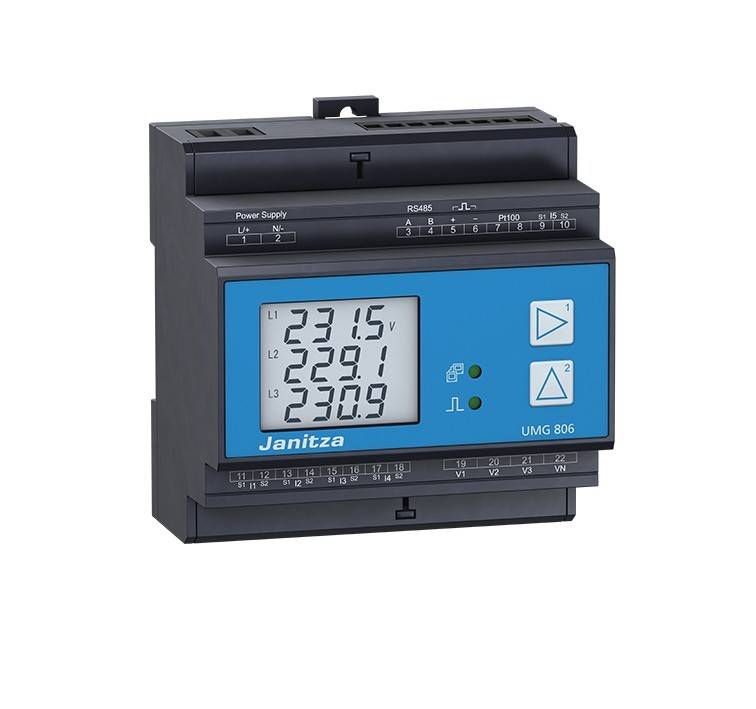

Janitza Electronic Universalmessgerät UMG 806 (UL)

Beschreibung

Modulares Energiemessgerät UMG 806 (UL)
Hutschienenmontage, 90 x 90 x 63,5 mm (BxHxT)Versorgung: AC/DC (80-270) VMessung in TN-, TT- und IT-NetzenMessung von Oberschwingungen bis zur 31.3 SpannungsmesseingängeMesskategorie: 300 V CAT IIIMessung in 3-Phasen 4-Leitersystemen bis 230 V/400 V4 StrommesseingängeMesskategorie: 300V CAT IINennstrom 5A / 1A einstellbarStrommessbereich: 5 mA... 6 AAuflösung: 0,1mAPeripherie1x Impulsausgang1x Temperatureingang1x Analogeingänge für Differenz- und PE-Strom Messung1x RS485 (Modbus RTU)Zubehör (inklusiv):33.03.382 Installationsanleitung inkl. Sicherheitshinweise und Software-GridVis" SchnelleinstiegSet AnschlußsteckerProgrammiersoftware GridVis Basic download: www.janitza.de/gridvis-download.html

Eigenschaften

• hersteller: Janitza Electronic
• bezeichnung: Universalmessgerät modular erweiterbar
• typ: UMG 806 (UL)
• ausführung: Messwandler
• montageart: DIN-Schiene
• amperemeter: ja
• blindleistungsmesser: ja
• mit drehzahlmesser: nein
• frequenzmesser: ja
• voltmeter: ja
• oberwellenmessung: 31. Harmonische
• scheinleistung: ja
• wirkleistungsmessgerät: ja
• leistungsfaktor: ja
• phasenwinkel (cos phi): ja
• messwertspeicher: 4 MB
• abtastfrequenz: 8000 Hz
• anzahl der spannungsmesseingänge: 4
• anzahl der strommesseingänge: 4
• spannungsart der versorgungsspannung: AC/DC
• versorgungsspannung bei ac 50 hz: 80..270 V
• versorgungsspannung bei dc: 80..270 V
• nennstrom (in): 5 A
• maximalstrom (imax): 6 A
• display: LCD
• anzahl der analogen eingänge: 2
• anzahl der digitalen ausgänge: 1
• anzahl der ethernet-anschlüsse: Nur über Modul 806-EC1, 1402016
• mit kommunikationsschnittstelle rs-485: ja
• unterstützt protokoll für profibus: nein
• unterstützt protokoll für modbus: Modbus RTU
• unterstützt protokoll für profinet io: nein
• breite: 90 mm
• höhe: 90 mm
• tiefe: 63,5 mm
• schutzart (ip), frontseitig: IP20
